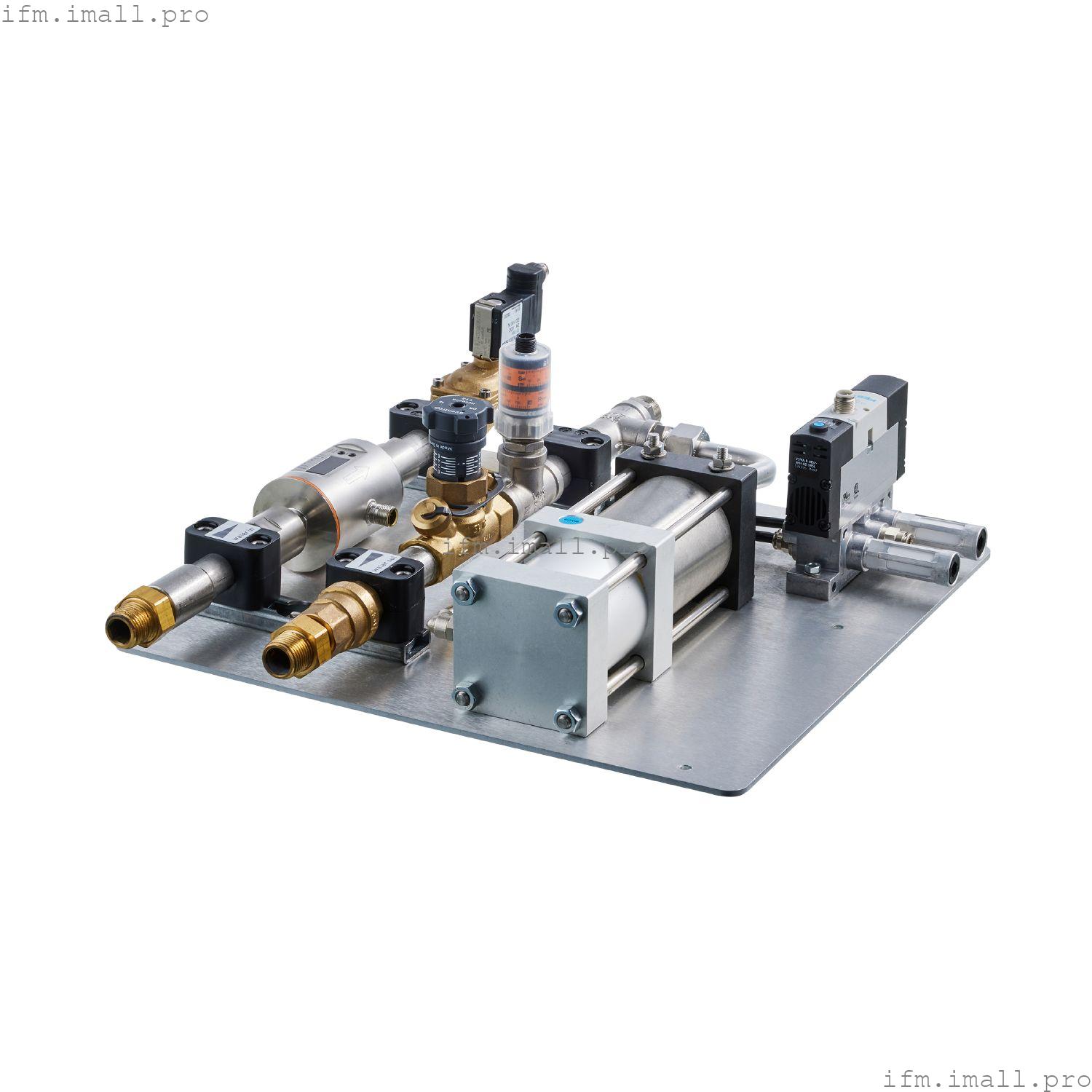

IFM ZZ0432
SUCTION SYSTEM FOR COOLING WATER
Панель управления охлаждающей водой
- Для использования в системах точечной сварки роботов в автомобильной промышленности
- Надежное обнаружение потерянных наконечников, лопнувших труб и утечек в системе охлаждения
- С расходомером для определения количества охлаждающей воды
- Датчик давления для обнаружения внезапного падения давления
- С устройством всасывания охлаждающей воды в случае неисправности
Технические характеристики
Характеристики продукта
| Технологическое соединение для сварочного пистолета |
|---|
| Технологическое подключение | резьбовое соединение M22 x 1,5 наружная резьба |
| Технологическое соединение для подачи воды |
|---|
| Технологическое подключение | резьбовое соединение R 1/2 наружная резьба |
| Контроль расхода |
|---|
| Диапазон измерения[л/мин] | 0.1...25 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | Промышленное применение / автоматизация производства; контроль охлаждающей воды; отбор охлаждающей воды |
| установка | соединение с трубой с помощью переходника; соединение с трубой |
| Измеряемые параметры | расход; температура; давление; сумматор |
| Контроль | руководство пользователя |
| Среда | проводящие жидкости; водные среды; растворы гликоля |
| температура среды[°C] | -10...70 |
| Номинальное давление | |
| Объемный расширительный цилиндр[мл] | 99.75 |
| Компоненты | | Магнитно-индуктивный расходомер, SM6000 | | Электронный манометр, PK6524 | | запорный клапан для воды | | регулирующий клапан | | задний упор | | расширительный цилиндр | | 5/2-ходовой клапан |
|
Выходы
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
Диапазон измерения/установки
| Контроль давления |
|---|
| Диапазон измерения[бар] | 0...10 |
| Контроль расхода |
|---|
| Диапазон измерения[л/мин] | 0.1...25 |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | -20...80 |
Время отклика
| Время риска (время реакции на неисправности, связанные с безопасностью)[мс] | 500 |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 67; (датчики) |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 8702.8 |
| Тип крепления | с монтажной пластиной |
| Материалы | нержавеющая сталь (316L/1.4404); PBT-GF20; PC; FKM; TPE; PBT; оружейный металл (2.1096.01) |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); PEEK; FKM; NBR; PVDF; PTFE |
| Технологическое соединение для сварочного пистолета |
|---|
| Технологическое подключение | резьбовое соединение M22 x 1,5 наружная резьба |
| Технологическое соединение для подачи воды |
|---|
| Технологическое подключение | резьбовое соединение R 1/2 наружная резьба |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 4 x M12; Контакты: позолоченные |
