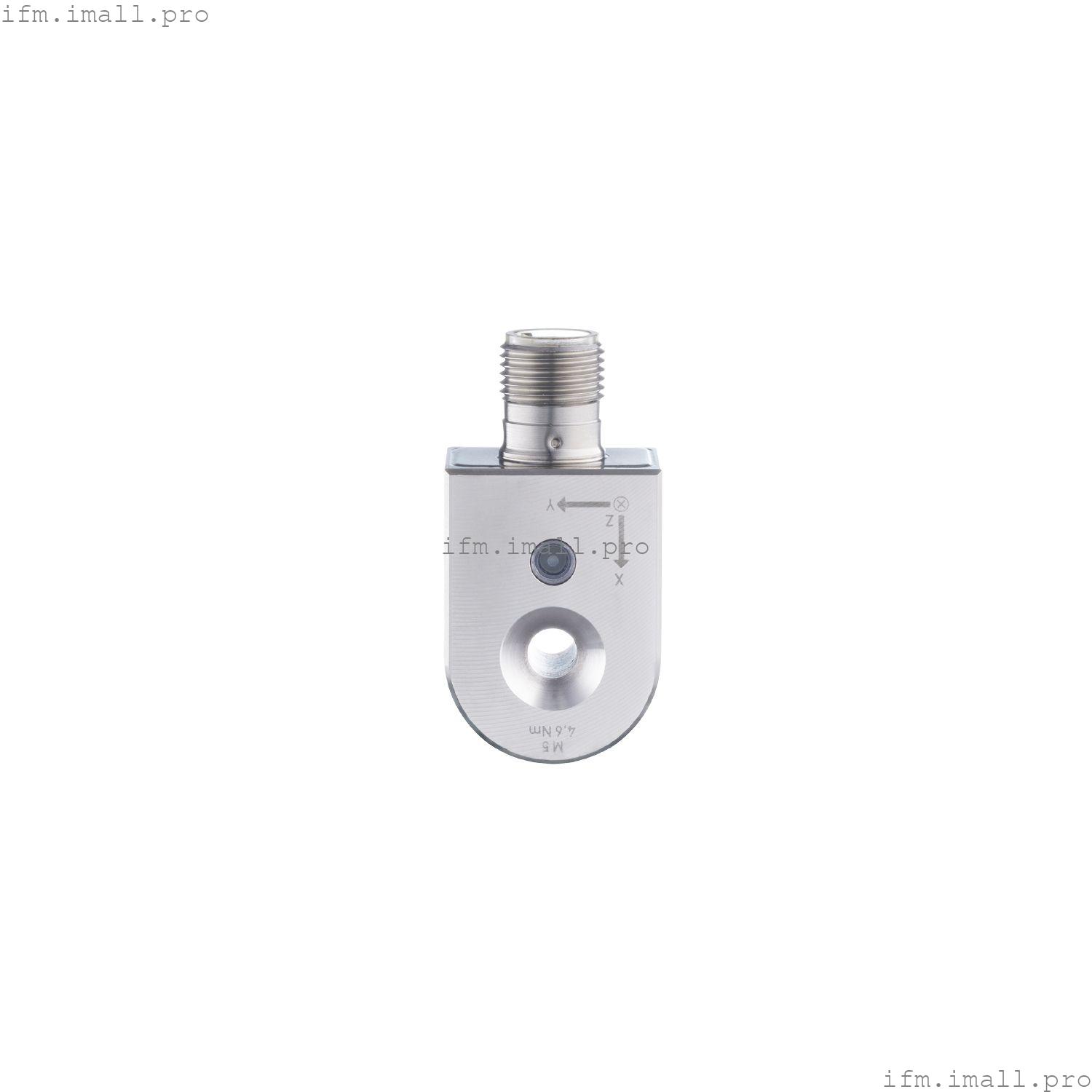

IFM VVB302
VIBRATION IO-LINK SWITCH
Датчик вибрации
- надежный и постоянный мониторинг параметров состояния по 3 осям
- Анализ состояния дисбаланса и повреждений подшипников качения
- Подходит для жестких промышленных условий, с самотестированием датчика и светодиодом состояния
- Асинхронная передача необработанных данных (BLOB) и интегрированная история значений характеристик
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Диапазон частот[Гц] | 2...5600 |
| Принцип измерения | емкостный |
Применение
| Дизайн | Мониторинг состояния базы данных |
| Применение | промышленные машины |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип датчика | микроэлектромеханическая система (MEMS) |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP / NPN; (настраивается) |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Примечание о заданном значении SP | | поддающийся параметризации |
|
| Диапазон частот[Гц] | 2...5600 |
| Принцип измерения | емкостный |
| Количество измерительных осей | 3 |
| v-RMS (x-y-z) |
|---|
| Диапазон измерения вибрации[м/с] | 0...0.3 |
| Разрешение[м/с] | 0.0001 |
| Заданное значение SP[м/с] | 0.0002...0.3 |
| Точка сброса rP[м/с] | 0...0.2998 |
| a-Peak / a-RMS (x-y-z) |
|---|
| Диапазон измерения вибрации[м/с²] | 0...156.91 |
| Разрешение[м/с²] | 0.01 |
| Заданное значение SP[м/с²] | 2...156.91 |
| Точка сброса rP[м/с²] | 0...154.91 |
| Измерение температуры |
|---|
| Диапазон измерения[°C] | -30...80 |
| Разрешение[°C] | 0.1 |
| Заданное значение SP[°C] | -28...80 |
| Точка сброса rP[°C] | -30...78 |
Точность/отклонения
| Точность[К] | ± 5 |
| Отклонение линейности | 2; (% от конечн. знач.) |
| ось x |
|---|
| Точность | 2-4000 Гц +/-10%, 4000..5600 Гц -3 дБ |
| ось y |
|---|
| Точность | 2-5000 Гц +/-10%, 5000...5600 Гц -3 дБ |
| ось z |
|---|
| Точность | 2-5000 Гц +/-10%, 5000...5600 Гц -3 дБ |
Программное обеспечение/программирование
| Опции настройки параметров | IO-Link |
| диагностические функции | самопроверка |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9: 2013-07 |
| Профили | | BLOB | Передача двоичного большого объекта | | Common - I&D | Идентификация и диагностика | | функция | Локатор | | функция | ProductURI |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 4.1 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| v-RMS (x) | 16 | | v-RMS (y) | 16 | | v-RMS (z) | 16 | | v-RMS (Magnitude) | 16 | | масштабирование / v-RMS | 8 | | a-Пик (x) | 16 | | a-Пик (y) | 16 | | a-Пик (z) | 16 | | a-Пик (Магнитуда) | 16 | | a-RMS (x) | 16 | | a-RMS (y) | 16 | | a-RMS (z) | 16 | | a-RMS (величина) | 16 | | масштабирование / a-Пик/a-RMS | 8 | | температура | 16 | | накипь / температура | 8 | | состояние устройства | 4 | | событие дисбаланса / опоры | 1 | | виртуальный коммутационный выход (v-ou1) | 1 | | информация о двоичном переключении | 2 |
|
| Функции IO-Link (ациклические) | фильтр для v-RMS, a-RMS, a-Peak; Гистерезиса; окна; точек переключения; логики переключения; измерения дисбаланса; счетчика часов работы станка; анализа подшипников (BearingScout) |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1778 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -30...80 |
| Температура хранения[°C] | -30...80 |
| Защита | IP 67; IP 68; IP 69 |
Испытания/сертификаты
| ЭМС | | EN IEC 61000-6-2 | невосприимчивость / промышленные среды | | EN IEC 61000-6-3 | уровень шума во внутренних помещениях |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г 11 мс | | 500 г 1 мс |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г / 10...3000 Гц |
|
| MTTF[годы] | 480 |
| Одобрение UL | | Одобрение UL номер | L006 | | Номер файла UL | E251902 |
|
| Стандартный | механическая вибрация; ISO 10816-3; ISO 2954; ISO 20816-3 |
Механические данные
| Вес[г] | 98.4 |
| Тип крепления | Крепежный винт |
| Материалы | корпус: нержавеющая сталь (316L/1.4404) |
| Момент затяжки[Нм] | 4.6 |
Дисплеи/элементы управления
| Дисплей | | работа | 1 СВЕТОДИОД, зеленый | | неисправность | 1 Светодиод, красный |
|
Аксессуары
| Объем поставки | | крепежный винт: 1 x (M5 x 25 мм) |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 20 м |
