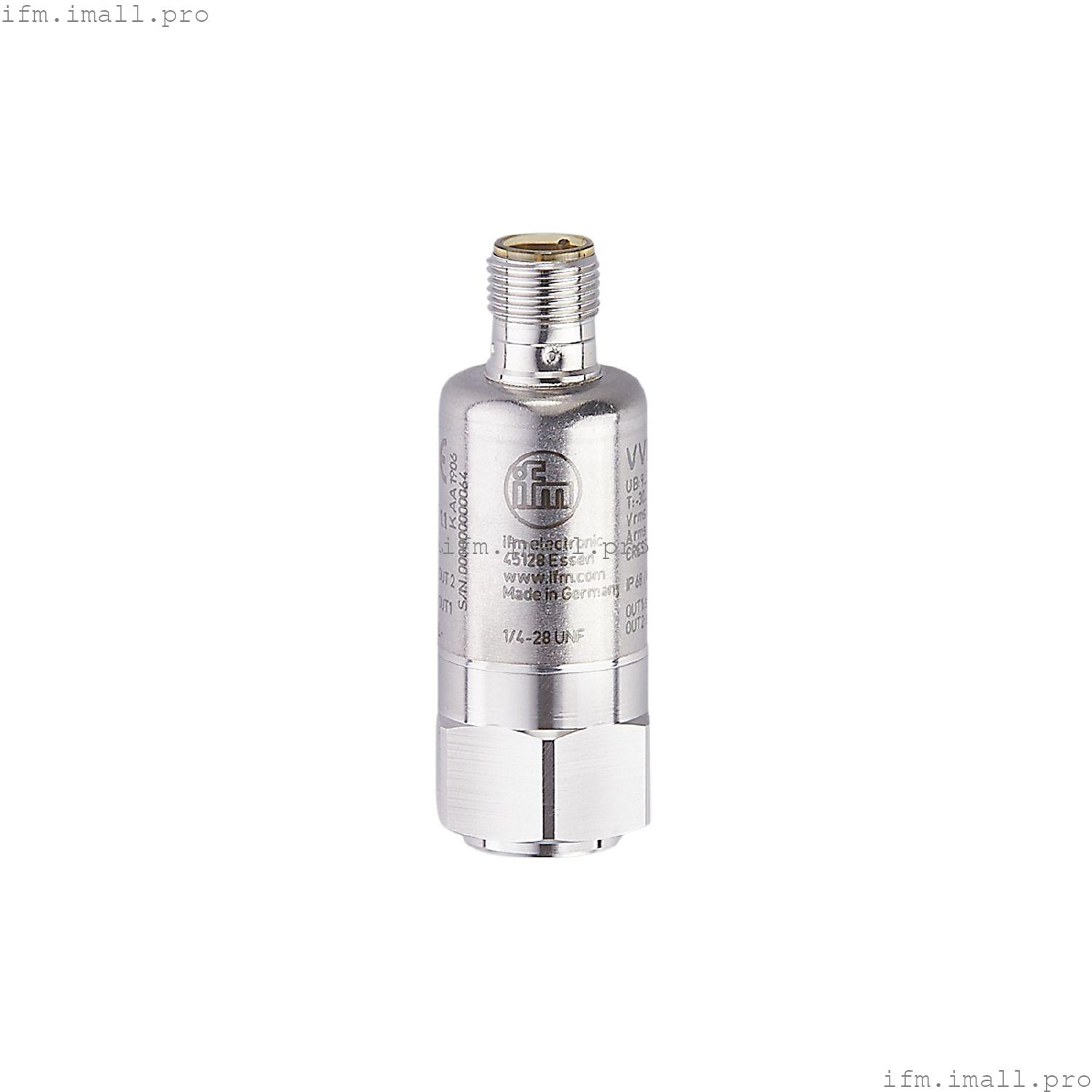

IFM VVB020
VIBRATION IO-LINK SWITCH
Датчик вибрации
- Техническое обслуживание на основе состояния благодаря мониторингу дисбаланса, состояния подшипников качения или редуктора
- Большой диапазон рабочих температур и высокий класс защиты для требований жестких промышленных условий
- Надежный и постоянный контроль характерных значений, вкл. сбор необработанных данных
- Интеграция в промышленные системы Ethernet без шкафа управления и сложной проводки
- Асинхронная передача необработанных данных (BLOB) и встроенный счетчик часов работы
- Удобная связь и параметризация через IO-Link
- Передача сигнала без потерь для измеренных значений
Технические характеристики
Характеристики продукта
| Диапазон частот[Гц] | 2...10000 |
| Принцип измерения | емкостный |
| v-RMS |
|---|
| Диапазон измерения вибрации[мм/с] | 0...45 |
| a-Peak / a-RMS |
|---|
| Диапазон измерения вибрации | |
Применение
| Применение | машины среднего размера, мощность < 300 kW, частота вращения > 600 об/мин |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип датчика | микроэлектромеханическая система (MEMS) |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP / NPN; (настраивается) |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Макс. токовая нагрузка на выход[мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Примечание о заданном значении SP | | поддающийся параметризации |
|
| Диапазон частот[Гц] | 2...10000 |
| Принцип измерения | емкостный |
| Количество измерительных осей | 1 |
| v-RMS |
|---|
| Диапазон измерения вибрации[мм/с] | 0...45 |
| Заданное значение SP[мм/с] | 0.2...45 |
| Точка сброса rP[мм/с] | 0...44.8 |
| В шагах[мм/с] | 0.2 |
| a-Peak / a-RMS |
|---|
| Диапазон измерения вибрации | |
| Заданное значение SP | |
| Точка сброса rP | |
| В шагах | |
| Crest |
|---|
| Диапазон измерения вибрации | 1...50 |
| Заданное значение SP | 2...50 |
| Точка сброса rP | 1...49 |
| В шагах | 1 |
| Измерение температуры |
|---|
| Диапазон измерения[°C] | -30...80 |
| Разрешение[°C] | 0.1 |
| Заданное значение SP[°C] | -28...80 |
| Точка сброса rP[°C] | -30...78 |
| В шагах[°C] | 2 |
Точность/отклонения
| Точность | ≤ 4 кГц +/-10 %;
≥ 4...10 кГц: < 3 дБ |
| Точность[К] | ± 2,5 К + (0,2 x (температура окружающей среды - температура поверхности)) |
| Отклонение линейности | 2 % |
Программное обеспечение/программирование
| Опции настройки параметров | Программное обеспечение |
| диагностические функции | самопроверка |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9: 2013-07 |
| Профили | | BLOB | Передача двоичного большого объекта | | Common - I&D | Идентификация и диагностика | | функция | Данные измерений со стандартным разрешением |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 10 |
| Данные процесса бинарн. | 2 |
| Функции IO-Link (ациклические) | фильтр для v-RMS, a-RMS, a-Peak; Гистерезиса; окна; точек переключения; логики переключения |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Статус A (COM2) | 1257 | | Статус B (COM2 / COM3) | 1369 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
| Статус A (COM2) |
|---|
| Тип передачи | COM2 (38,4 кбод) |
| Мин. время цикла процесса[мс] | 11.6 |
| Статус B (COM2 / COM3) |
|---|
| Тип передачи | COM3 (230,4 кбод) |
| Мин. время цикла процесса[мс] | 3.6 |
Условия эксплуатации
| Температура окружающей среды[°C] | -30...60 |
| Температура хранения[°C] | -30...80 |
| Защита | IP 67; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | 2014/30/EU | | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г 11 мс | | 500 г 1 мс |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г / 10...3000 Гц |
|
| MTTF[годы] | 299 |
| Одобрение UL | | Ta | -30...60 °C | | Одобрение UL номер | L002 |
|
Механические данные
| Вес[г] | 116.5 |
| Корпус | цилиндрический |
| Тип крепления | установочный винт |
| Размеры[мм] | Ø 22 / L = 63,55 |
| Материалы | корпус: нержавеющая сталь (316L/1.4404) |
| Момент затяжки[Нм] | 8 |
Аксессуары
| Объем поставки | | установочный винт: 1 x (1/4 "28 UNF/M8) | | установочный винт: 1 x (1/4 "28 UNF x 5/8" DIN916) |
|
Примечания
| Примечания | аппаратная версия BC имеет временно измененный диапазон температур окружающей среды |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 20 м |
