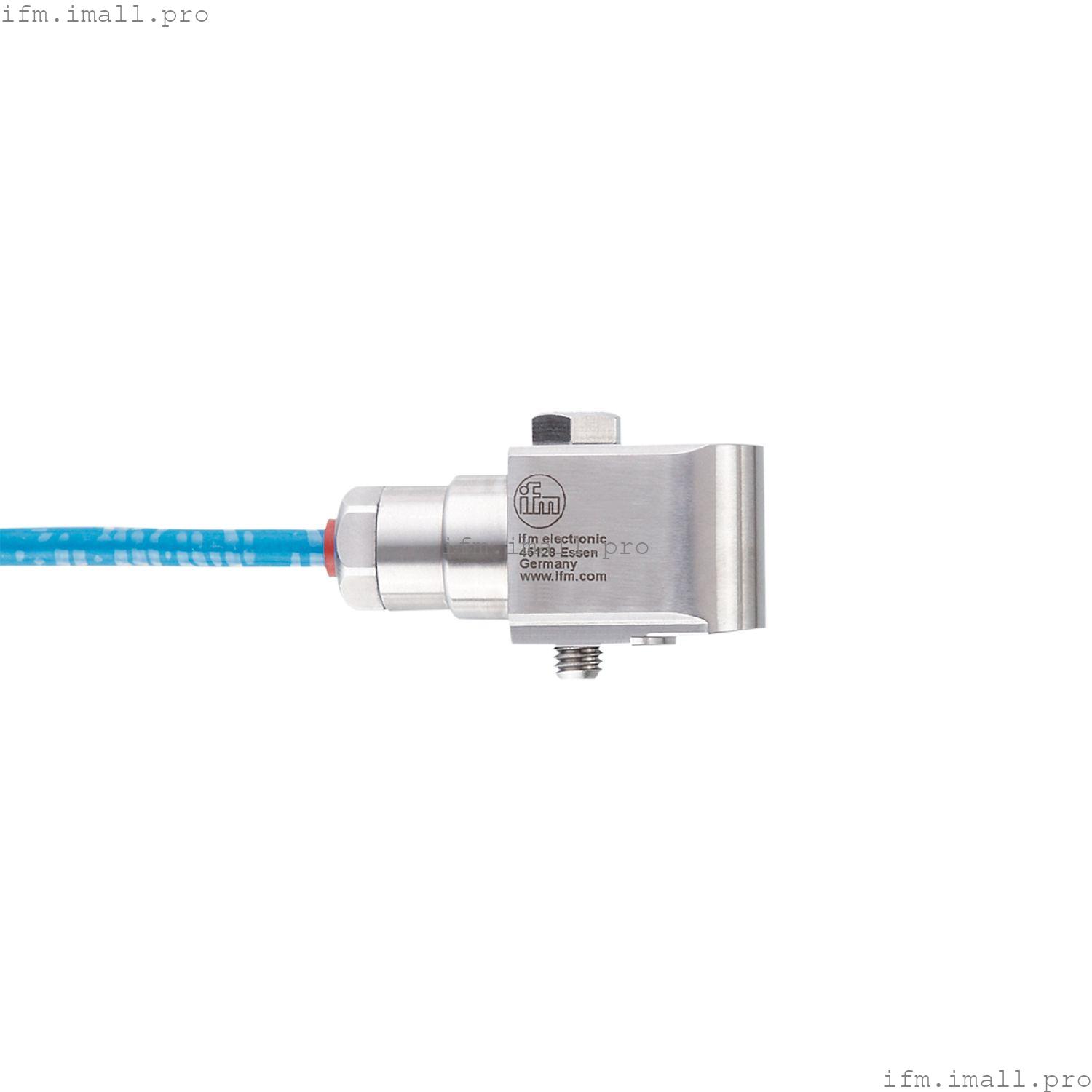

IFM VSP004
VIBRATION SENSOR SUBMERSIBLE
Датчик ускорения
- Для подключения к диагностической электронике для датчиков вибрации
- Большой диапазон рабочих температур и высокий класс защиты для требований жестких промышленных условий
- Компактный и прочный корпус из нержавеющей стали с высокой механической защитой от перегрузки
- Для надежного обнаружения вибрации машин и оборудования
- Очень хорошая повторяемость и низкое отклонение линейности
Технические характеристики
Характеристики продукта
| Диапазон измерения вибрации[г] | -80...80; (-50...50 г при подключении к VSE) |
| Диапазон частот[Гц] | 1.5...12000 |
| Принцип измерения | пьезоэлектрический |
| Коммуникационный интерфейс | IEPE |
Применение
| Специальная функция | Экранированный кабель |
| Дизайн | для подключения к внешней диагностической электронике VSE |
Электрические характеристики
| Напряжение смещения DC[В] | 10...12 |
| Потребляемый ток[мА] | 0.5...8 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Защита от обратной полярности | да |
Диапазон измерения/установки
| Диапазон измерения вибрации[г] | -80...80; (-50...50 г при подключении к VSE) |
| Диапазон частот[Гц] | 1.5...12000 |
| Принцип измерения | пьезоэлектрический |
| Плотность шума[мг] | 0.1 |
| Макс. поперечная чувствительность[%] | 5 |
| Мин. время измерения[с] | 2 |
| Количество измерительных осей | 1 |
Точность/отклонения
| Точность | ± 10 % |
| Чувствительность измерения | 100 мВ/г |
Интерфейсы
| Коммуникационный интерфейс | IEPE |
Условия эксплуатации
| Температура окружающей среды[°C] | -50...150 |
| Температура хранения[°C] | -20...80 |
| Макс. относительная влажность воздуха[%] | 80; (50 °C; 50% без конденсации) |
| Защита | IP 68; (водонепроницаемость до 100 м при давлении 10 бар) |
Испытания/сертификаты
Механические данные
| Вес[г] | 1892 |
| Корпус | прямоугольный |
| Тип крепления | M8 x 1,25 |
| Размеры[мм] | 30 x 25 x 64 |
| Материалы | корпус: нержавеющая сталь |
| Момент затяжки[Нм] | 8 |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 25 м, с покрытием из ПТФЭ, синий, экранированный |
