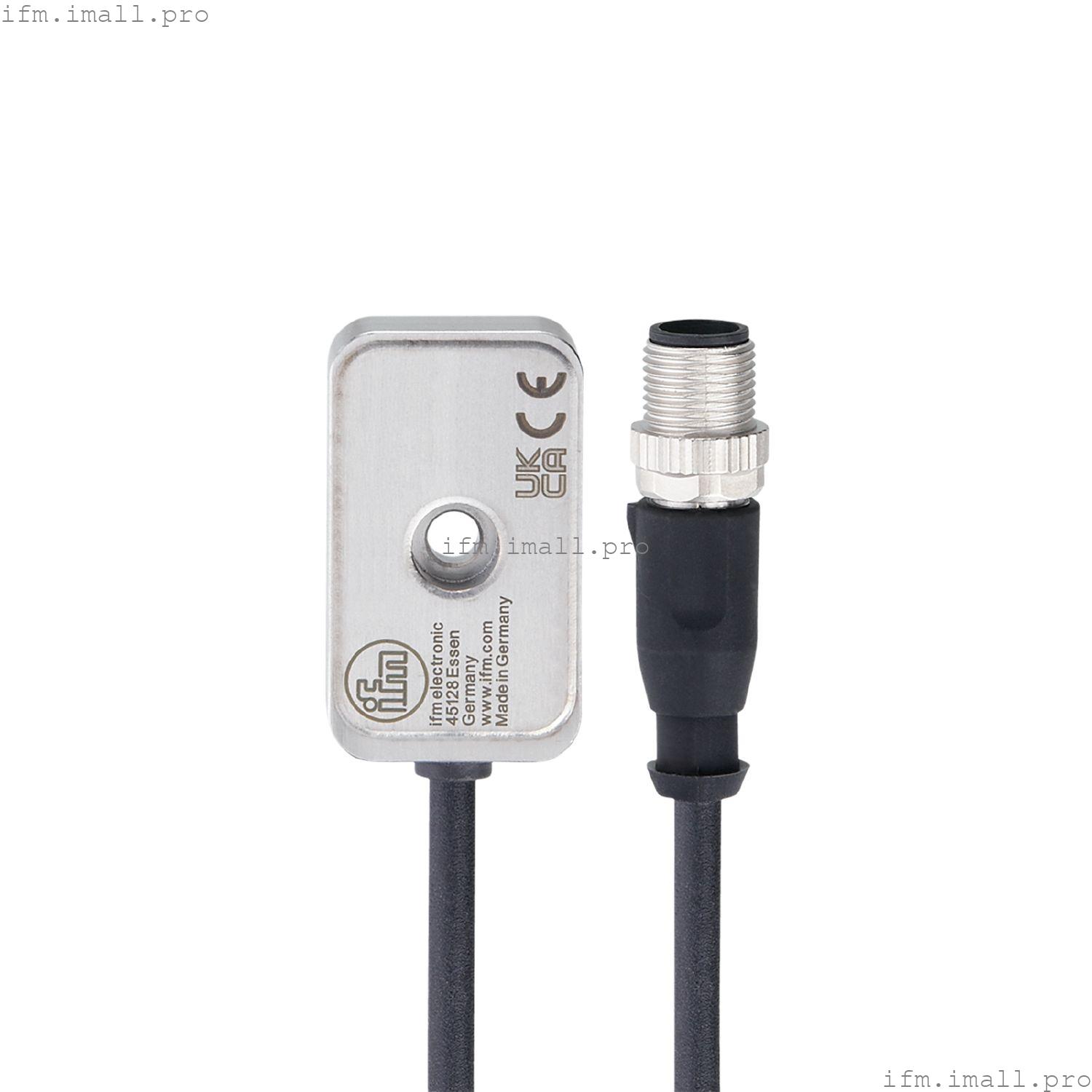

IFM VSM103
VIBRATION SENSOR
Датчик ускорения
- Для надежного обнаружения вибрации машин и оборудования
- Для подключения к диагностической электронике для датчиков вибрации
- Высокий уровень защиты для требований жестких промышленных условий
- Компактный и прочный корпус из нержавеющей стали с высокой механической защитой от перегрузки
Технические характеристики
Характеристики продукта
| Диапазон измерения вибрации[г] | -40...40 |
| Диапазон частот[Гц] | 0...4500 |
| Принцип измерения | емкостный |
Применение
| Специальная функция | Экранированный кабель; Пригодность для натяжной цепи |
Электрические характеристики
| Напряжение смещения DC[В] | 11...16 |
| Рабочий ток[мА] | 4...6 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип датчика | микроэлектромеханическая система (MEMS) |
Диапазон измерения/установки
| Диапазон измерения вибрации[г] | -40...40 |
| Диапазон частот[Гц] | 0...4500 |
| Принцип измерения | емкостный |
| Макс. поперечная чувствительность[%] | 5 |
| Количество измерительных осей | 3 |
Точность/отклонения
| Точность | 0...3 кГц: +/- 10 %
3...4,5 кГц: 3 дБ |
| Чувствительность измерения | 100 мВ/г |
| Отклонение линейности[% диапазона] | 2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -30...85 |
| Температура хранения[°C] | -30...100 |
| Защита | IP 67; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г 11 мс |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г / 10...3000 Гц |
|
| MTTF[годы] | 529 |
| Одобрение UL | | Ta | ≤ 70 °C | | Тип корпуса | 1 | | источник питания | Ограниченное напряжение /Ток | | Одобрение UL номер | L005 | | Номер файла UL | E251902 |
|
Механические данные
| Вес[г] | 105.6 |
| Тип крепления | Крепежный винт |
| Размеры[мм] | 26,2 x 47,3 x 11,6 |
| Материалы | корпус: нержавеющая сталь (444/1.4404) |
| Момент затяжки[Нм] | 3.5 |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | радиус изгиба для стационарной установки | мин. 4 x диаметр кабеля |
|
Аксессуары
| Объем поставки | | винт с торцевой головкой: 1 x (M5 x 12 мм) |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 0,3 м, полиуретановый, Ø 4,9 мм, экранированный; Максимальная длина кабеля: 250 м; экран (подключается к корпусу); 5 x 0,14 мм2 |
