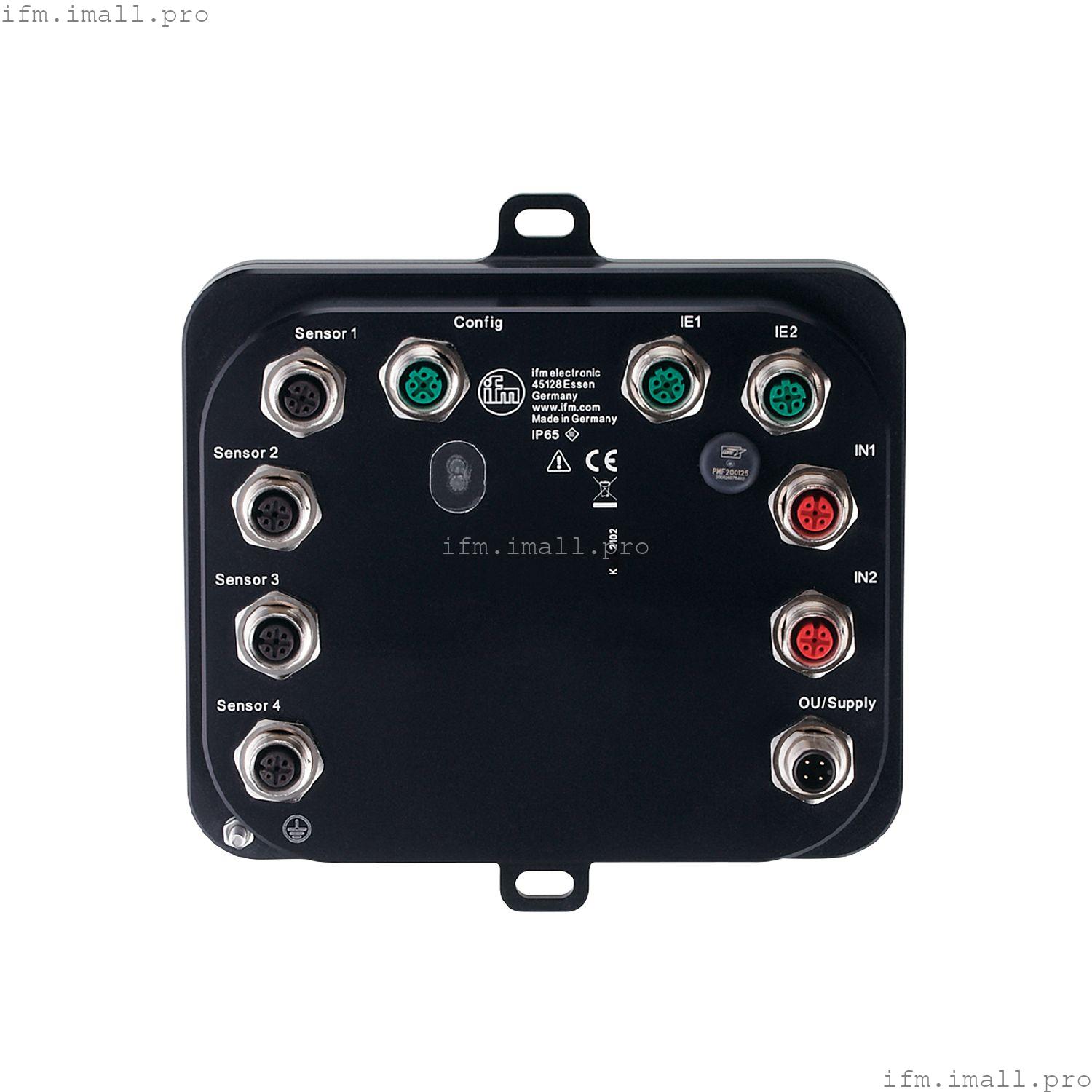

IFM VSE950
DIAGNOSTIC ELECTRONICS
Диагностическая электроника для датчиков вибрации
- Прочный корпус IP 67 для децентрализованного использования
- Быстрая, безошибочная установка и модернизация благодаря стандартным соединениям M12
- Шесть входов сигналов собирают все необходимые данные для мониторинга состояния
- Разделение между сетью автоматизации и ИТ-сетью
- Совместим со всеми распространенными датчиками ускорения
Технические характеристики
Характеристики продукта
| Диапазон частот[Гц] | 0.1...12000 |
| Коммуникационный интерфейс | Ethernet |
Применение
| Дизайн | настройка параметров с помощью программного обеспечения для ПК VES004 |
Электрические характеристики
| Допуск рабочего напряжения[%] | 20 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | 200; ((24 В постоянного тока)) |
| Класс защиты | III |
Входы/выходы
| Общее количество входов и выходов | 8; (настраивается) |
| Количество входов и выходов | Количество цифровых входов: 1; Количество аналоговых входов: 1; количество динамических входов: 4; Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Общее количество входных данных | 6 |
| Количество цифровых входов | 1 |
| Цифровой вход - диапазон частот[Гц] | 0,1...100000 |
| Количество аналоговых входов | 1; (статический) |
| Аналоговый вход (ток)[мА] | 0...20 |
| Разрешение аналогового входного сигнала | 12 |
| Количество динамических входных данных | 4 |
| Динамический входной сигнал | 0...20 мА |
| Динамический вход - разрешение[бит] | 16 |
| Динамический вход - диапазон частот[Гц] | 0...12000 |
| Динамический вход - частота дискретизации[кВыборки] | 100 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2; (настраивается) |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Количество аналоговых выходов | 1; (настраивается) |
| Аналоговый токовый выход[мА] | 0...22 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон частот[Гц] | 0.1...12000 |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Тип соединителя | М12 |
| Протокол | PROFINET |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | 0...60 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | Контактный разряд 4 кВ / воздушный разряд 15 кВ | | EN 61000-4-3 | 10 В/м (80...2700 МГц) | | EN 61000-4-4 Взрыв | датчик емкостной связи 4 кВ, заземленный | | EN 61000-4-6 | 10 В 0,15...80 МГц | | EN 61000-6-4 | промышленная среда |
|
| MTTF[годы] | 92 |
| Одобрение UL | | Одобрение UL номер | L004 | | Номер файла UL | E251902 |
|
Механические данные
| Вес[г] | 1388.2 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 175 x 172 x 66,6 |
| Материалы | корпус: алюминиевый сплав с черным анодированием EN AW-5083 |
Хранение данных
| Часы реального времени | да |
Аксессуары
| Аксессуары (опционально) | | соединительный кабель cross-over Ethernet для прямого подключения к ПК |
|
Примечания
| Количество в упаковке | 1 шт. |
