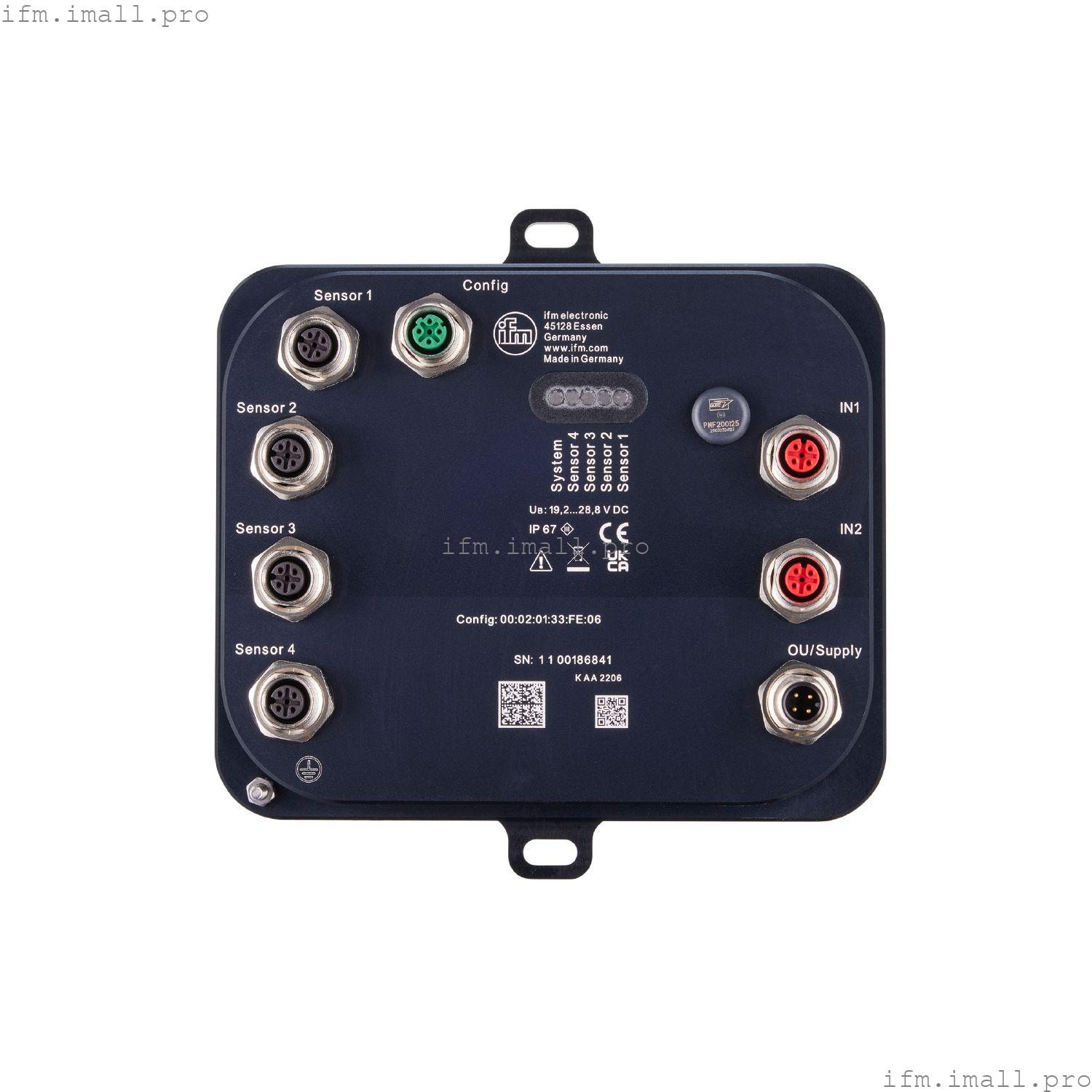

IFM VSE903
DIAGNOSTIC ELECTRONICS
Диагностическая электроника для датчиков вибрации
- Прочный корпус IP 67 для децентрализованного использования
- Быстрая, безошибочная установка и модернизация благодаря стандартным соединениям M12
- Шесть входов сигналов собирают все необходимые данные для мониторинга состояния
- Совместим со всеми распространенными датчиками ускорения
Технические характеристики
Характеристики продукта
| Диапазон частот[Гц] | 0.1...12000 |
| Коммуникационный интерфейс | Ethernet |
Применение
| Дизайн | настройка параметров с помощью программного обеспечения для ПК VES004 |
| Применение | непрерывный контроль вибрации |
Электрические характеристики
| Допуск рабочего напряжения[%] | 20 |
| Рабочее напряжение[В] | 24 постоянного тока; (при использовании входа IEPE 24 В + 20% IEPE = пьезоэлектрическая встроенная электроника) |
| Потребляемый ток[мА] | 200; ((24 В постоянного тока)) |
| Класс защиты | III |
Входы/выходы
| Общее количество входов и выходов | 8; (настраивается) |
| Количество входов и выходов | количество динамических входов: 4; Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Общее количество входных данных | 6 |
| Аналоговый вход (ток)[мА] | 4...20 |
| Разрешение аналогового входного сигнала | 12 |
| Количество динамических входных данных | 4 |
| Динамический входной сигнал | 0...10 mA / IEPE / 4...20 mA |
| Динамический вход - диапазон частот[Гц] | 0,1...12000 |
| Динамический вход - частота дискретизации[кВыборки] | 100 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Количество аналоговых выходов | 1; (настраивается) |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон частот[Гц] | 0.1...12000 |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Протокол | TCP/IP |
| Примечание к протоколу | |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...70 |
| Температура хранения[°C] | 0...70 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN IEC 61000-6-2 | | | EN IEC 61000-6-4 | |
|
| MTTF[годы] | 92 |
| Одобрение UL | | Ta | 70 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение / ток (класс маркировки 2) | | Одобрение UL номер | L004 | | Номер файла UL | E251902 |
|
Механические данные
| Вес[г] | 1296.7 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 175 x 172 x 66,6 |
| Материалы | корпус: алюминиевый сплав с черным анодированием EN AW-5083 |
Хранение данных
| Историческая память | да |
| Буферизованная память данных | да |
| Тип памяти данных | кольцевая память; FIFO |
| Часы реального времени | да |
| Расположение памяти | внутренний |
| Интервал памяти | мин. 1 мин |
| Объем памяти | 881664 записи данных |
Аксессуары
| Аксессуары (опционально) | | соединительный кабель cross-over Ethernet для прямого подключения к ПК |
|
Примечания
| Количество в упаковке | 1 шт. |
