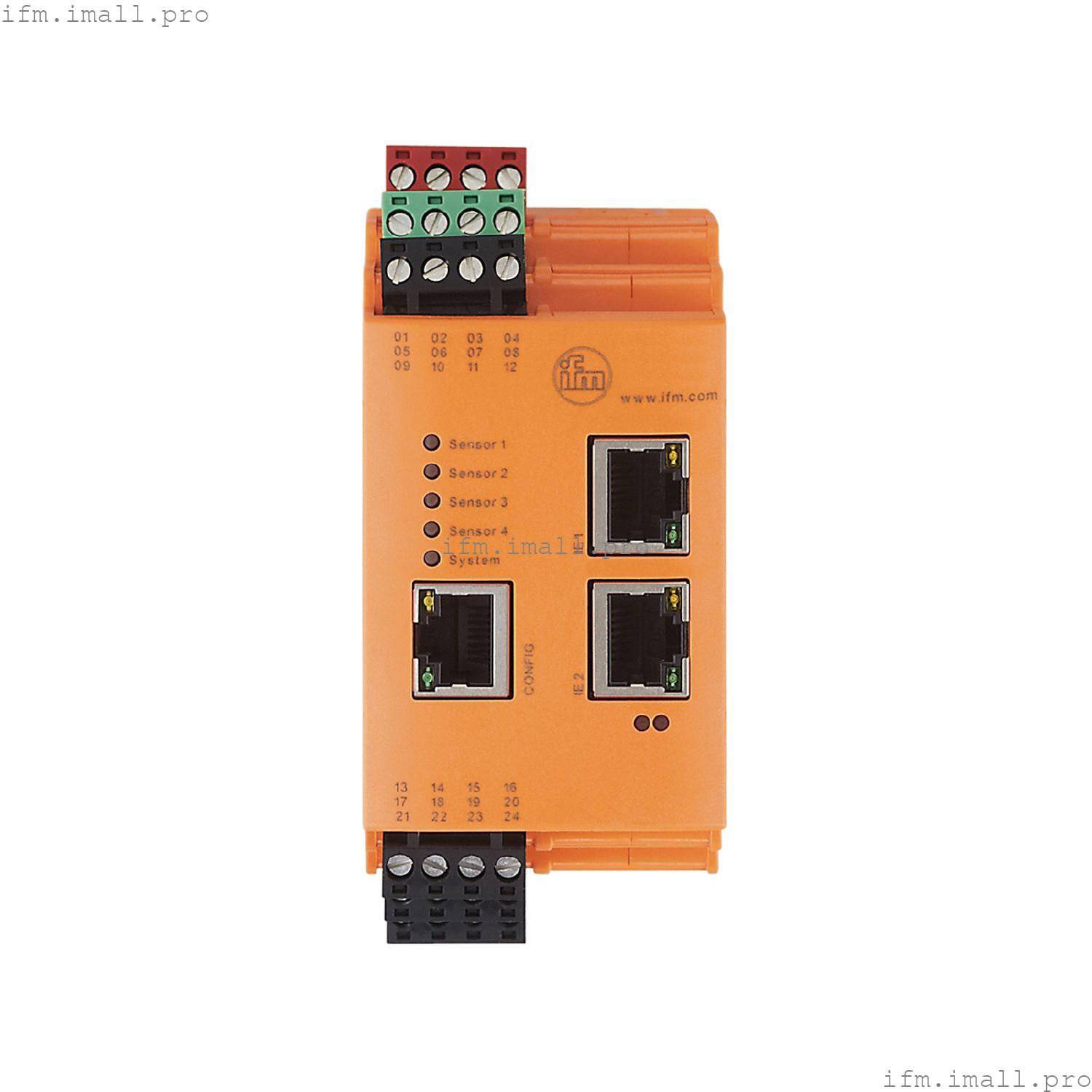

IFM VSE152
DIAGNOSTIC ELECTRONICS
Диагностическая электроника для датчиков вибрации
- Для надежного контроля вибрации машин и оборудования
- Техническое обслуживание на основе состояния благодаря мониторингу дисбаланса, состояния подшипников качения или редуктора
- Динамические входы для одновременного обнаружения до четырех датчиков вибрации
- Два коммутационных выхода для предварительной и основной сигнализации
- Аналоговые входы для мониторинга дополнительных физических измеряемых величин
Технические характеристики
Характеристики продукта
| Диапазон частот[Гц] | 0.1...12000 |
| Коммуникационный интерфейс | Ethernet |
Применение
| Дизайн | корпус для монтажа на DIN-рейку, настройка параметров с помощью программного обеспечения ПК, VES004 |
| Применение | непрерывный контроль вибрации |
Электрические характеристики
| Допуск рабочего напряжения[%] | 20 |
| Рабочее напряжение[В] | 24 постоянного тока; (при использовании входа IEPE: 24 В + 20%; IEPE = пьезоэлектрическая встроенная электроника) |
| Потребляемый ток[мА] | 200; ((24 В постоянного тока)) |
| Класс защиты | III |
Входы/выходы
| Общее количество входов и выходов | 8; (настраивается) |
| Количество входов и выходов | Количество аналоговых входов: 2; количество динамических входов: 4; Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Общее количество входных данных | 6 |
| Количество аналоговых входов | 2 |
| Аналоговый вход (ток)[мА] | 4...20 |
| Разрешение аналогового входного сигнала | 12 |
| Количество динамических входных данных | 4 |
| Динамический входной сигнал | 0...10 mA / IEPE / 4...20 mA |
| Динамический вход - разрешение[бит] | 16 |
| Динамический вход - диапазон частот[Гц] | 0,1...12000 |
| Динамический вход - частота дискретизации[кВыборки] | 100 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2; (настраивается) |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Количество аналоговых выходов | 1; (настраивается) |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон частот[Гц] | 0.1...12000 |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Скорость передачи | 10 МБОД; 100 МБОД |
| Протокол | EtherCAT |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | 0...60 |
| Защита | IP 20 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | Контактный разряд 4 кВ / воздушный разряд 15 кВ | | EN 61000-4-3 | 10 В/м (80...2700 МГц) | | EN 61000-4-4 Взрыв | датчик емкостной связи 4 кВ, заземленный | | EN 61000-4-6 | 10 В 0,15...80 МГц | | EN 61000-6-4 | промышленная среда |
|
| MTTF[годы] | 91 |
| Одобрение UL | | Ta | 0...60 °C | | Тип корпуса | открытый Тип | | источник питания | Ограниченное напряжение /Ток | | Одобрение UL номер | L001 | | Номер файла UL | E251902 |
|
Механические данные
| Вес[г] | 413.2 |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 114,2 x 50 x 105,3 |
| Материалы | PA |
Хранение данных
| Часы реального времени | да |
Аксессуары
| Аксессуары (опционально) | | соединительный кабель cross-over Ethernet для прямого подключения к ПК |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
