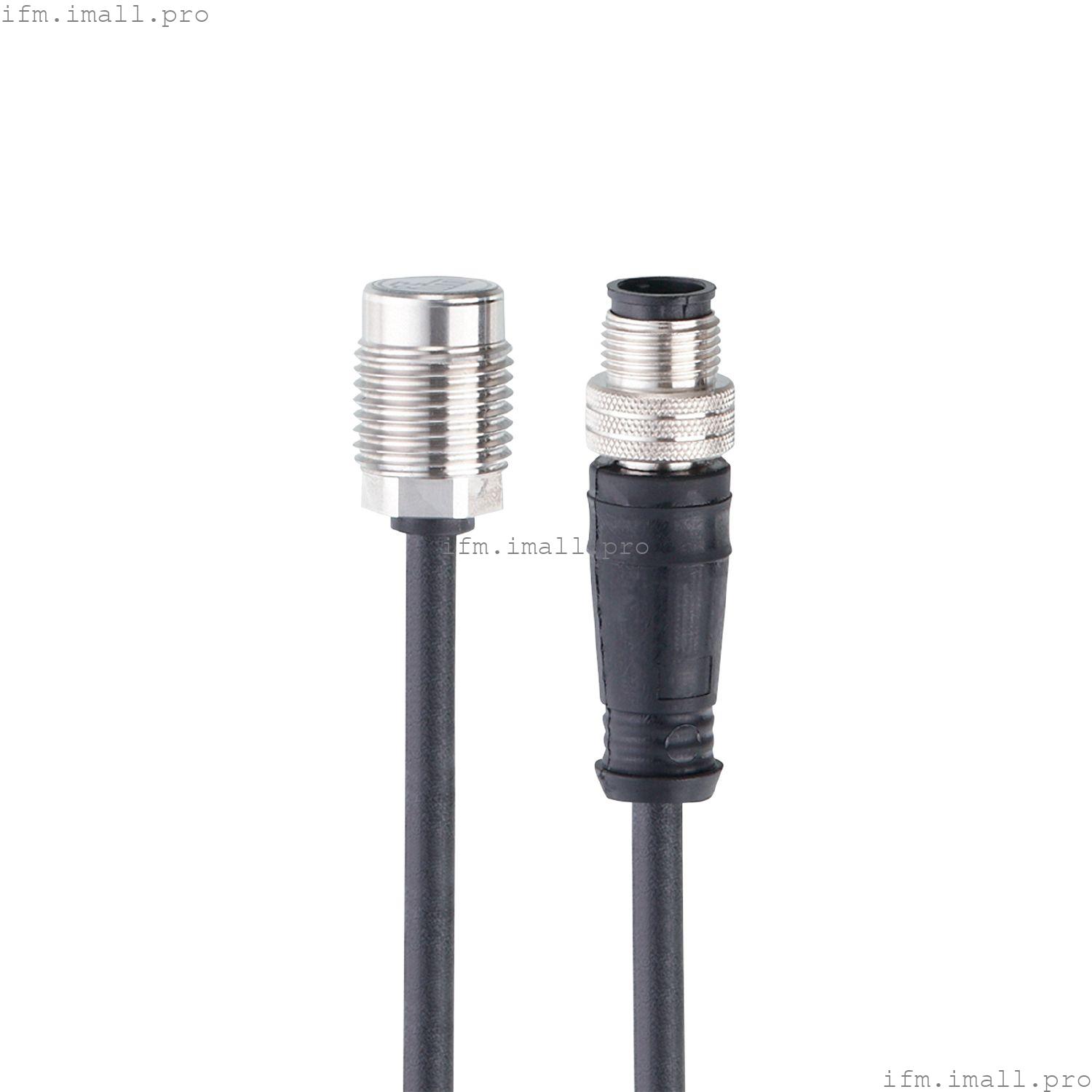

IFM VSA002
VIBRATION SENSOR
Датчик ускорения
- Для надежного обнаружения вибрации машин и оборудования
- Для подключения к диагностической электронике для датчиков вибрации
- Большой диапазон рабочих температур и высокий класс защиты для требований жестких промышленных условий
- Компактный и прочный корпус из нержавеющей стали с высокой механической защитой от перегрузки
- Очень хорошая повторяемость и низкое отклонение линейности
Технические характеристики
Характеристики продукта
| Диапазон измерения вибрации[г] | -25...25 |
| Диапазон частот[Гц] | 1...10000 |
| Принцип измерения | емкостный |
Применение
| Специальная функция | Экранированный кабель; Пригодность для натяжной цепи |
| Дизайн | для подключения к внешней диагностической электронике VSE |
| Применение | обнаружение вибрации |
Электрические характеристики
| Рабочее напряжение[В] | 7,2...10,8 постоянного тока |
| Потребляемый ток[мА] | < 15 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип датчика | микроэлектромеханическая система (MEMS) |
Выходы
| Аналоговый токовый выход[мА] | 0...10 |
| Макс. нагрузка[Ом] | 300 |
Диапазон измерения/установки
| Диапазон измерения вибрации[г] | -25...25 |
| Диапазон частот[Гц] | 1...10000 |
| Принцип измерения | емкостный |
| Чувствительность[мкА/г] | 142 |
| Количество измерительных осей | 1 |
Точность/отклонения
| Отклонение линейности | 0,2 % |
Условия эксплуатации
| Температура окружающей среды[°C] | -30...85 |
| Примечание по температуре окружающей среды | |
| Температура хранения[°C] | -30...85 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN IEC 61000-6-2 2019 | | | EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г 11 мс |
|
| Устойчивость к вибрации | | DIN EN 60068-2-20 | 20 г / 10 ... 2000 Гц |
|
| MTTF[годы] | 2642 |
Механические данные
| Вес[г] | 87.5 |
| Тип крепления | M16 x 1,5 |
| Материалы | корпус: нержавеющая сталь (316L/1.4404) |
| Момент затяжки[Нм] | 8 |
| Устойчивость к механическим перегрузкам[г] | 500 |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для стационарной установки | : мин. диаметр кабеля 4 x | | радиус изгиба для гибкого использования | : минимальный диаметр кабеля 15 x |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 0,76 м, полиуретановый, Ø 5 мм, экранированный; Максимальная длина кабеля: 250 м; экран (подключается к корпусу) |
| Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 250 м |
