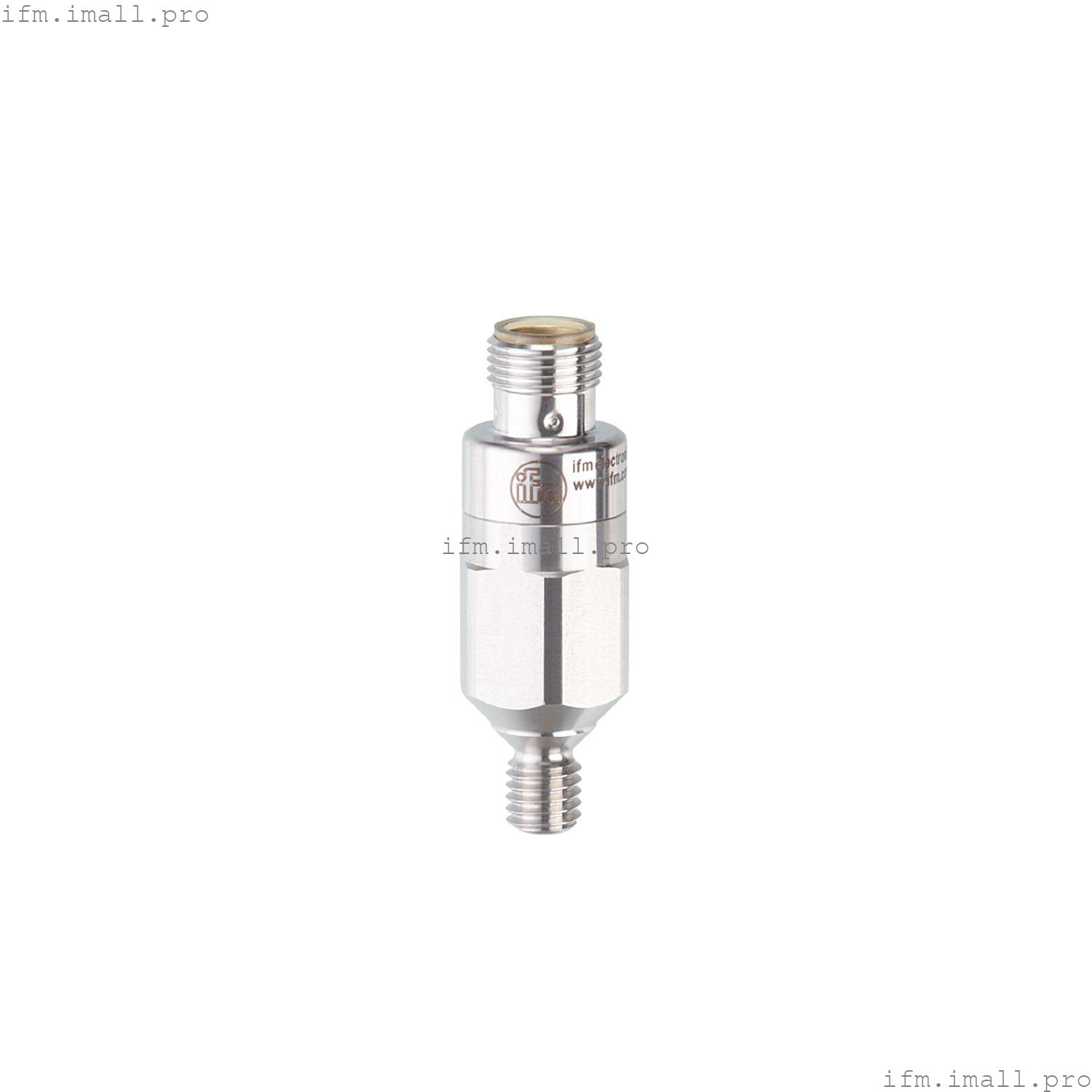

IFM VSA001
VIBRATION SENSOR
Датчик ускорения
- Для надежного обнаружения вибрации машин и оборудования
- Для подключения к диагностической электронике для датчиков вибрации
- Большой диапазон рабочих температур и высокий класс защиты для требований жестких промышленных условий
- Компактный и прочный корпус из нержавеющей стали с высокой механической защитой от перегрузки
- Очень хорошая повторяемость и низкое отклонение линейности
Технические характеристики
Характеристики продукта
| Диапазон измерения вибрации[г] | -25...25 |
| Диапазон частот[Гц] | 1...6000 |
| Принцип измерения | емкостный |
Применение
| Дизайн | для подключения к внешней диагностической электронике VSE |
| Применение | обнаружение вибрации |
Электрические характеристики
| Рабочее напряжение[В] | 7,2...10,8 постоянного тока |
| Потребляемый ток[мА] | < 15 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип датчика | микроэлектромеханическая система (MEMS) |
Выходы
| Аналоговый токовый выход[мА] | 0...10 |
| Макс. нагрузка[Ом] | 300 |
Диапазон измерения/установки
| Диапазон измерения вибрации[г] | -25...25 |
| Диапазон частот[Гц] | 1...6000 |
| Принцип измерения | емкостный |
| Чувствительность[мкА/г] | 142 |
| Количество измерительных осей | 1 |
Точность/отклонения
| Отклонение линейности | 0,2 % |
Условия эксплуатации
| Температура окружающей среды[°C] | -30...125 |
| Примечание по температуре окружающей среды | |
| Температура хранения[°C] | -30...125 |
| Защита | IP 67; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г 11 мс | | 500 г 1 мс |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г / 10 ... 2000 Гц |
|
| MTTF[годы] | 1701 |
Механические данные
| Вес[г] | 50 |
| Корпус | цилиндрический |
| Тип крепления | M8 x 1,25 |
| Размеры[мм] | Ø 17 / L = 53 |
| Материалы | корпус: нержавеющая сталь (316L/1.4404) |
| Момент затяжки[Нм] | 8 |
| Устойчивость к механическим перегрузкам[г] | 500 |
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 250 м |
