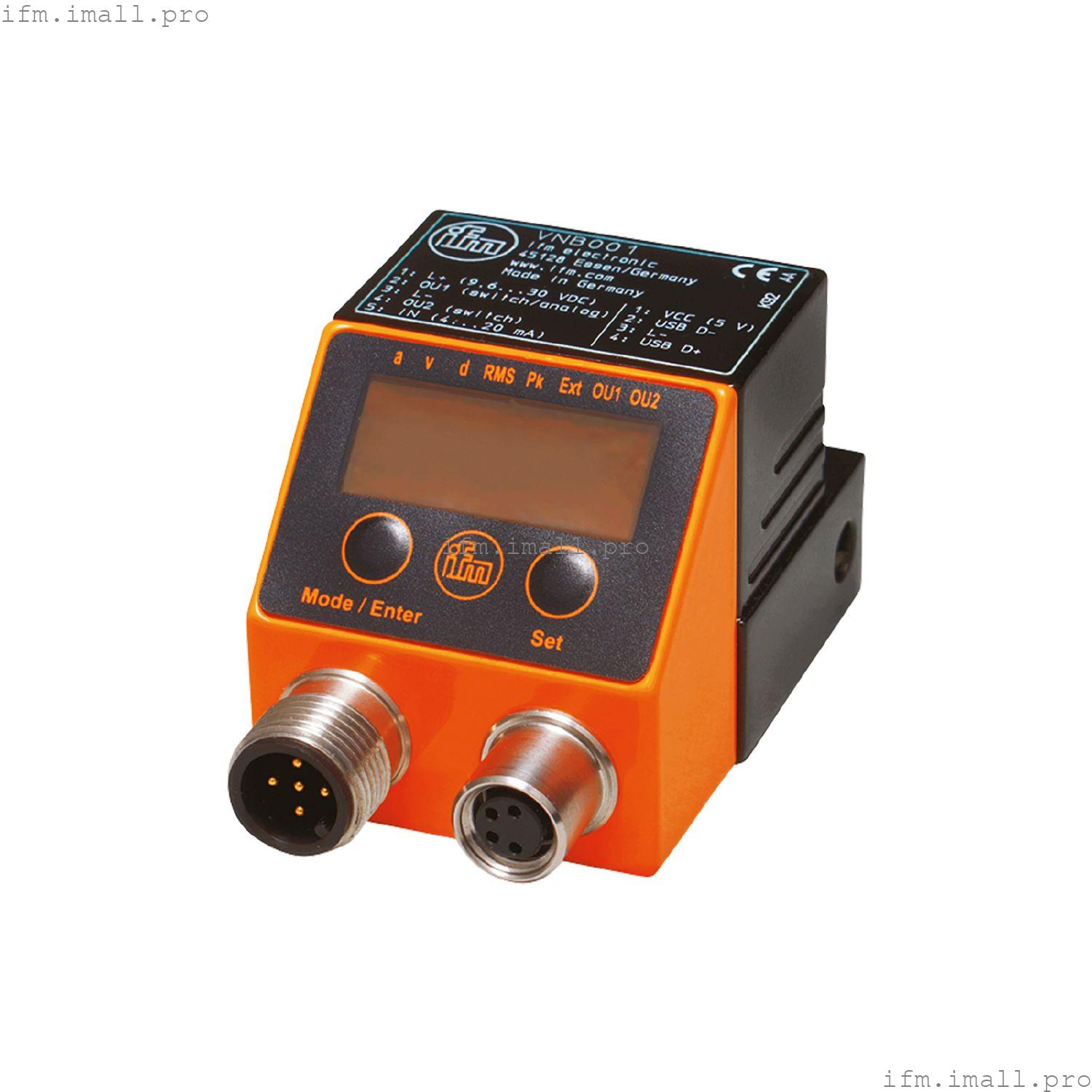

IFM VNB001
VIBRATION SENSOR
Датчик вибрации
- Два коммутационных выхода для предварительной и основной сигнализации
- Встроенная память истории с часами реального времени для мониторинга, отображения и записи значений
- Масштабируемый аналоговый токовый выход для скорости вибрации
- Аналоговый вход может использоваться для мониторинга другой измеряемой величины
- Настройка параметров и визуализация непосредственно на устройстве или опционально через программное обеспечение для настройки параметров
Технические характеристики
Характеристики продукта
| Диапазон измерения вибрации[мм/с] | 0...500; (в зависимости от частоты вибрации) |
| Диапазон частот[Гц] | 2...1000 |
| Принцип измерения | емкостный |
Применение
| Применение | датчик вибрации по стандарту ISO 10816 |
| Функция самотестирования | да |
| Функция тактового импульса | да |
Электрические характеристики
| Рабочее напряжение[В] | 9,6 ... 30 постоянного тока; (или через USB (переключающие выходы не активны)) |
| Потребляемый ток[мА] | < 70 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Тип датчика | микромеханический акселерометр |
Входы/выходы
| Общее количество входов и выходов | 3; (настраивается) |
| Количество входов и выходов | Количество аналоговых входов: 1; Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Количество аналоговых входов | 1 |
| Аналоговый вход (ток)[мА] | 4...20 |
Выходы
| Выходной сигнал | сигнал переключения; аналоговый сигнал |
| Количество цифровых выходов | 2 |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Мин. ток нагрузки[мА] | 100 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...22 |
| Макс. нагрузка[Ом] | 9,6...17 V: 150; 17...30 V: 500 |
| Заводская настройка | | коммутационный выход: нормально замкнутый | | предварительная сигнализация точки переключения: 2,8 мм /с | | точка переключения основного сигнала тревоги: 4,5 мм /с | | Диапазон частот: 10...1000 Гц | | метод измерения: RMS | | единица измерения: мм /с |
|
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения вибрации[мм/с] | 0...500; (в зависимости от частоты вибрации) |
| Диапазон частот[Гц] | 2...1000 |
| Принцип измерения | емкостный |
| Количество измерительных осей | 1 |
Точность/отклонения
| Погрешность измерения[% конечного значения] | ± 3% |
Интерфейсы
| Коммуникационный интерфейс | USB |
Условия эксплуатации
| Температура окружающей среды[°C] | -30...60 |
| Температура хранения[°C] | -30...85 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | Контактный разряд 4 кВ / воздушный разряд 15 кВ | | EN 61000-4-3 | 10 В/м 80...2000 МГц | | EN 61000-4-4 Взрыв | датчик емкостной связи 4 кВ, заземленный | | EN 61000-4-6 | 10 В 0,15...80 МГц | | EN 61000-6-4 | промышленная среда |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г 11 мс / н = 1000 |
|
| MTTF[годы] | 148 |
Механические данные
| Вес[г] | 227.8 |
| Тип крепления | монтажный комплект M5/M8 |
| Размеры[мм] | 36 x 37,6 x 62,4 |
| Материалы | корпус: литой под давлением цинк с никелевым покрытием |
| Момент затяжки[Нм] | 7 |
Дисплеи/элементы управления
| Дисплей | | функция | 6 x LED зеленого цвета | | предварительная тревога | 1 x LED, желтый | | главный сигнал тревоги | 1 x LED, красный | | измеренные значения | 7-сегментный светодиодный дисплей, красный / желтый / зеленый с 4 цифрами |
|
| Управляющие элементы | |
Хранение данных
| Историческая память | да |
| Тип памяти данных | кольцевая память; FIFO |
| Часы реального времени | да; UTC, буферизация батареи |
| Расположение памяти | внутренний |
| Интервал памяти | 5 мин |
| Объем памяти | 686774 записи данных |
Аксессуары
| Объем поставки | | Пружинная шайба | | гайка | | адаптеры: 1 x (M8/M5) |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - Подключение к процессу
| Разъем: 1 x M12; кодировка: A |
Электрическое подключение - USB
| Разъем: 1 x M8; кодировка: A |
