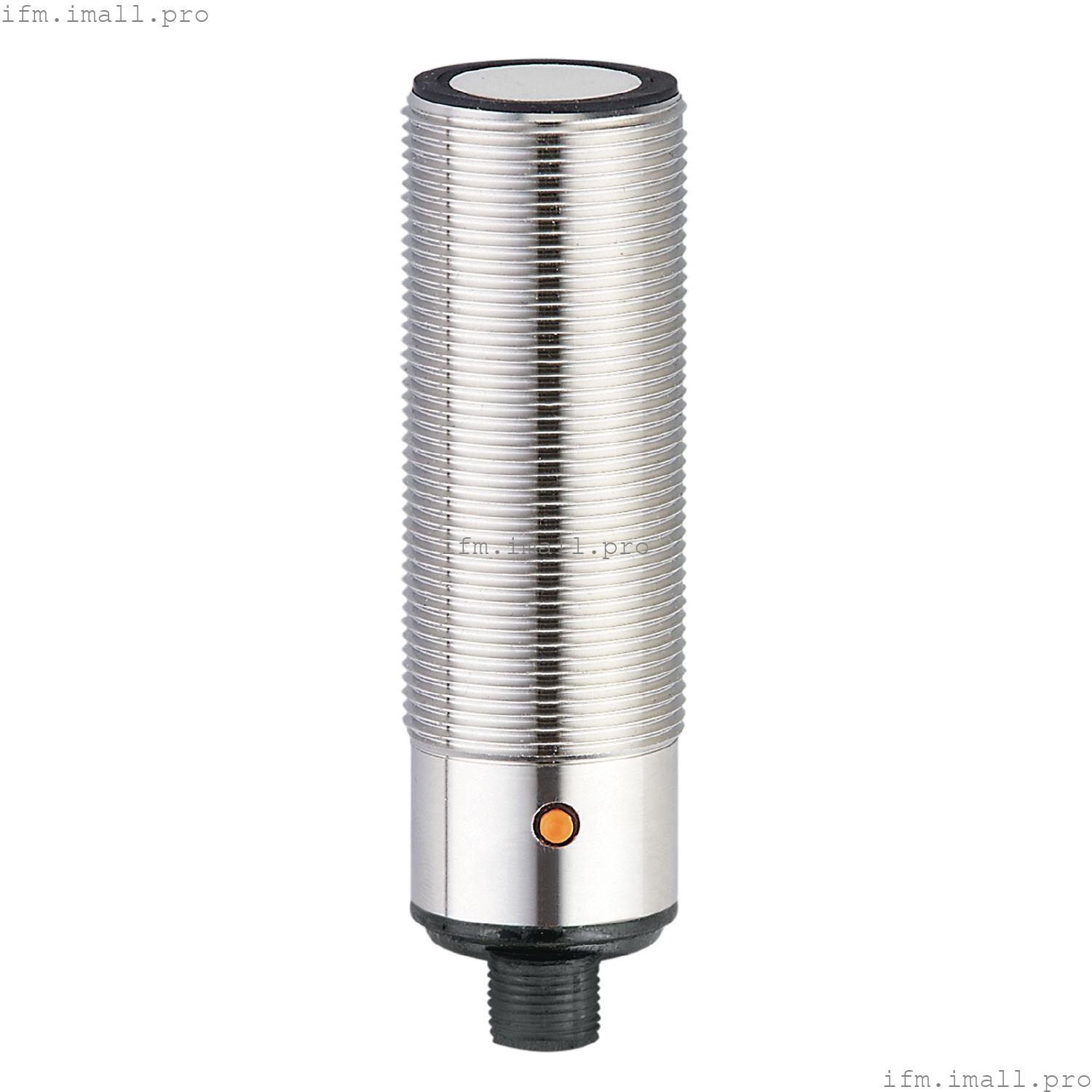

IFM UIT520
UIA03500E1KG/IO-Link/US
Ультразвуковой датчик
- Очень большой диапазон обнаружения
- Интуитивная настройка диапазона обнаружения кнопкой или IO-Link
- Хорошо видимый светодиод для индикации состояния переключения и эха
- С программируемым коммутационным выходом и масштабируемым аналоговым выходом
- Звуковой преобразователь можно настроить через IO-Link
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Диапазон обнаружения[мм] | 250...3500; (Мишень: 200 x 200 мм) |
| Коммуникационный интерфейс | IO-Link |
| Корпус | резьбовой тип |
| Размеры[мм] | M30 x 1,5 / L = 103 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 0.3 |
| Частота преобразователя[кГц] | 112 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 1 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 250...3500; (Мишень: 200 x 200 мм) |
| Слепая зона[мм] | 250 |
| Угол раскрытия цилиндрический[°] | 12; (±2) |
| Макс. отклонение от угла 90° датчик/объект[°] | ± 4 |
Точность/отклонения
| Температурная компенсация | да |
| Гистерезис[%] | < 3 |
| Дрейф точки переключения[%] | -5...5 |
| Ошибка линейности аналогового выхода[%] | <3 |
| Повторяемость | 1 % |
| Разрешение[мм] | 3 |
| Примечания по точности / отклонению | Указанные значения достигаются по истечении минимального времени прогрева. 20 минут |
Время отклика
| Время отклика[мс] | < 600; (аналоговый выход) |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; вторая точка переключения; Задержка включения и выключения; операции включения; Функция обучения; режим включения/ затемнения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 3.3 | Измерительный датчик, функция управления датчиком | | Common - I&D | Идентификация и диагностика | | функция | Множественный сигнал переключения | | функция | Обучающий канал |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 3.2 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| значение процесса | 16 | | состояние устройства | 4 | | информация о двоичном переключении | 2 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; конфигурация датчика |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1451 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...70 |
| Температура хранения[°C] | -30...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 3 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 3 В | | EN 55011 | Класс А |
|
| Устойчивость к вибрации | | EN 60068-2-6 Fc | (10-55) Гц с амплитудой 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоидальный; по 3 удара в каждом направлении по 3 координатным осям |
|
| MTTF[годы] | 108 |
| Одобрение UL | | Ta | -20...70 °C | | Тип корпуса | Тип 1 | | источник питания | Класс 2 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 240.7 |
| Корпус | резьбовой тип |
| Размеры[мм] | M30 x 1,5 / L = 103 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | нержавеющая сталь (316L/1.4404); PA; эпоксидная стеклокерамика |
| Момент затяжки[Нм] | 100 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета | | эхо | 1 x LED, зеленый |
|
| Обучающая функция | да |
Аксессуары
| Объем поставки | | стопорные гайки: 2 x M30, нержавеющая сталь |
|
Примечания
| Замечания | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A |
