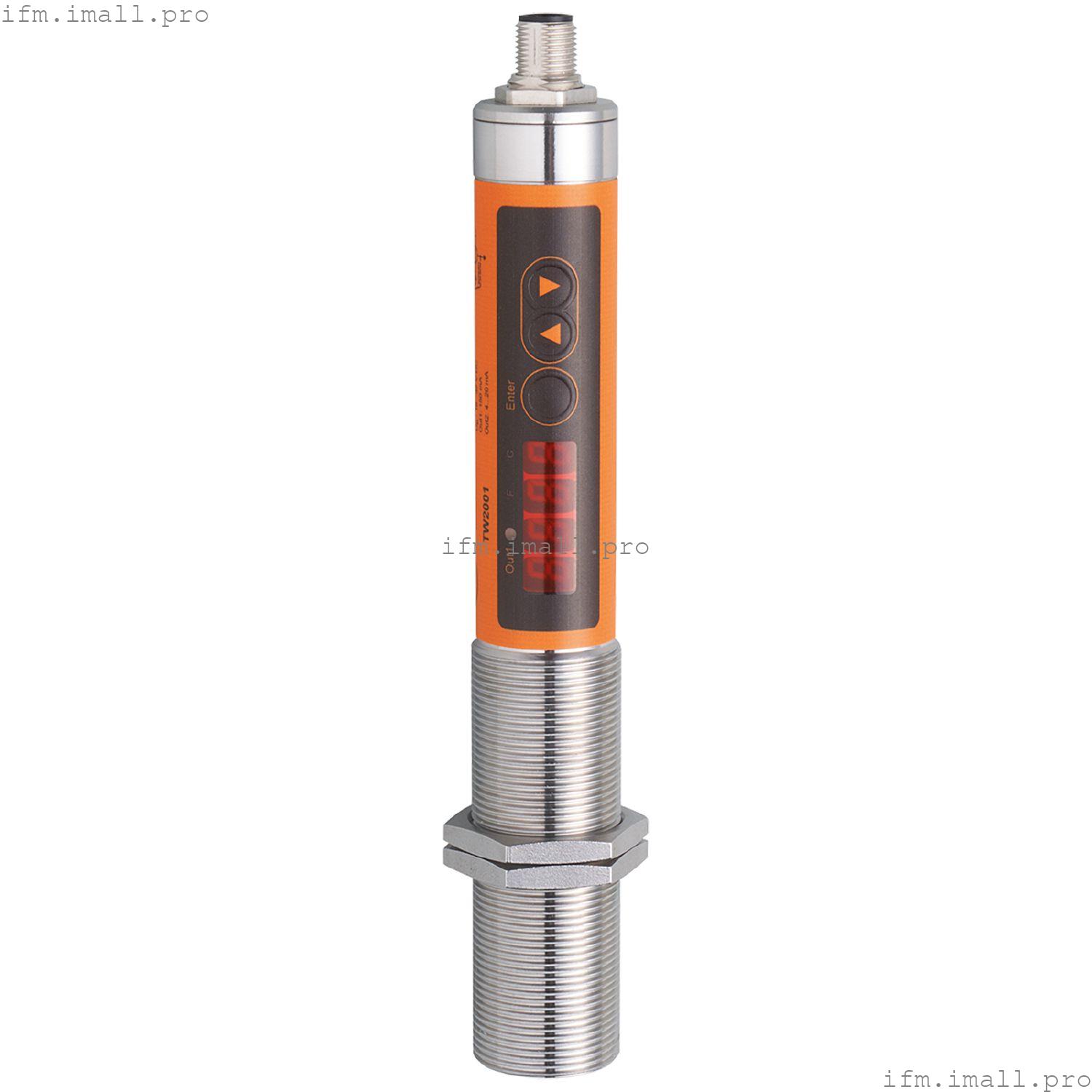

IFM TW2001
TW-150KLBM30-KFDKG/US
Инфракрасный датчик температуры
- Надежное, бесконтактное измерение температуры объектов с очень высокими температурами
- Для применения в сталелитейной и стекольной промышленности
- Интуитивная настройка аналогового выхода и коммутационного выхода с помощью кнопки
- Четко видимый дисплей для отображения текущего температура
- Прочный корпус и устойчивая к царапинам прецизионная линза для использования в жестких промышленных условиях
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 250...1600 °C | 482 ...2912 °F |
|
| Коммуникационный интерфейс | IO-Link |
Применение
| Применение | температуры отпуска; плавление стекла; графит; керамика; металлы; ковка; спекание; термическая обработка; прокатка |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 50 |
| Мин. сопротивление изоляции[МОм] | 100; (50 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Входы
| Тестовый ввод | тип 3 (IEC 61131-2) |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 150 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон длин волн[мкм] | 1...1.7 |
Диапазон измерения/установки
| Диапазон измерения | | 250...1600 °C | 482 ...2912 °F |
|
| Заданное значение SP | | 251...1600 °C | 484 ...2912 °F |
|
| Точка сброса rP | | 250...1599 °C | 482 ...2910 °F |
|
| Аналоговая начальная точка | | 250...1400 °C | 482 ...2552 °F |
|
| Аналоговая конечная точка | | 450...1600 °C | 842 ...2912 °F |
|
| В шагах | |
| Разрешение |
|---|
| Разрешение коммутационного выхода[К] | 1 |
| Разрешение аналогового выхода[К] | 0,2; (+ 0,03% от установленного диапазона измерений) |
| Разрешение отображения[К] | 1 |
Точность/отклонения
| Точность[К] | < ± 0,5 %; (от измеренного значения, мин. 4 К (степень излучения = 1, T = 23 °C)) |
| Повторяемость[К] | 1 |
Время отклика
| Время отклика[мс] | 2; (T> 600 °C) |
Программное обеспечение/программирование
| Регулировка точки переключения | кнопки программирования |
| Опции настройки параметров | аналоговый диапазон; нормально разомкнутый / нормально закрытый; задержка включения / выключения; Демпфирование; Пиковый интервал; излучательная способность; функция моделирования |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 16 |
| Данные процесса бинарн. | 1 |
| Мин. время цикла процесса[мс] | 3.6 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 717 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...65 |
| Температура хранения[°C] | -20...80 |
| Макс. относительная влажность воздуха[%] | 95; (без конденсации) |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 30 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 74.3 |
Механические данные
| Вес[г] | 465 |
| Корпус | резьбовой тип |
| Размеры[мм] | M30 x 1,5 / L = 214 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | резьбовая втулка: нержавеющая сталь (303/1.4305); полиэстер |
| Материал линзы | | закаленное оптическое стекло |
|
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 2 x LED желтого цвета | | состояние переключения | 1 x LED, желтый | | функциональный дисплей | 7-сегментный светодиодный дисплей, 4-значный | | измеренные значения | 7-сегментный светодиодный дисплей, 4-значный |
|
| Управляющие элементы | |
Аксессуары
Примечания
| Замечания | | Используйте экранированный кабель для защиты инфракрасных датчиков температуры от помех. | | Экран должен быть подключен к корпусу датчика через разъем. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12 |
