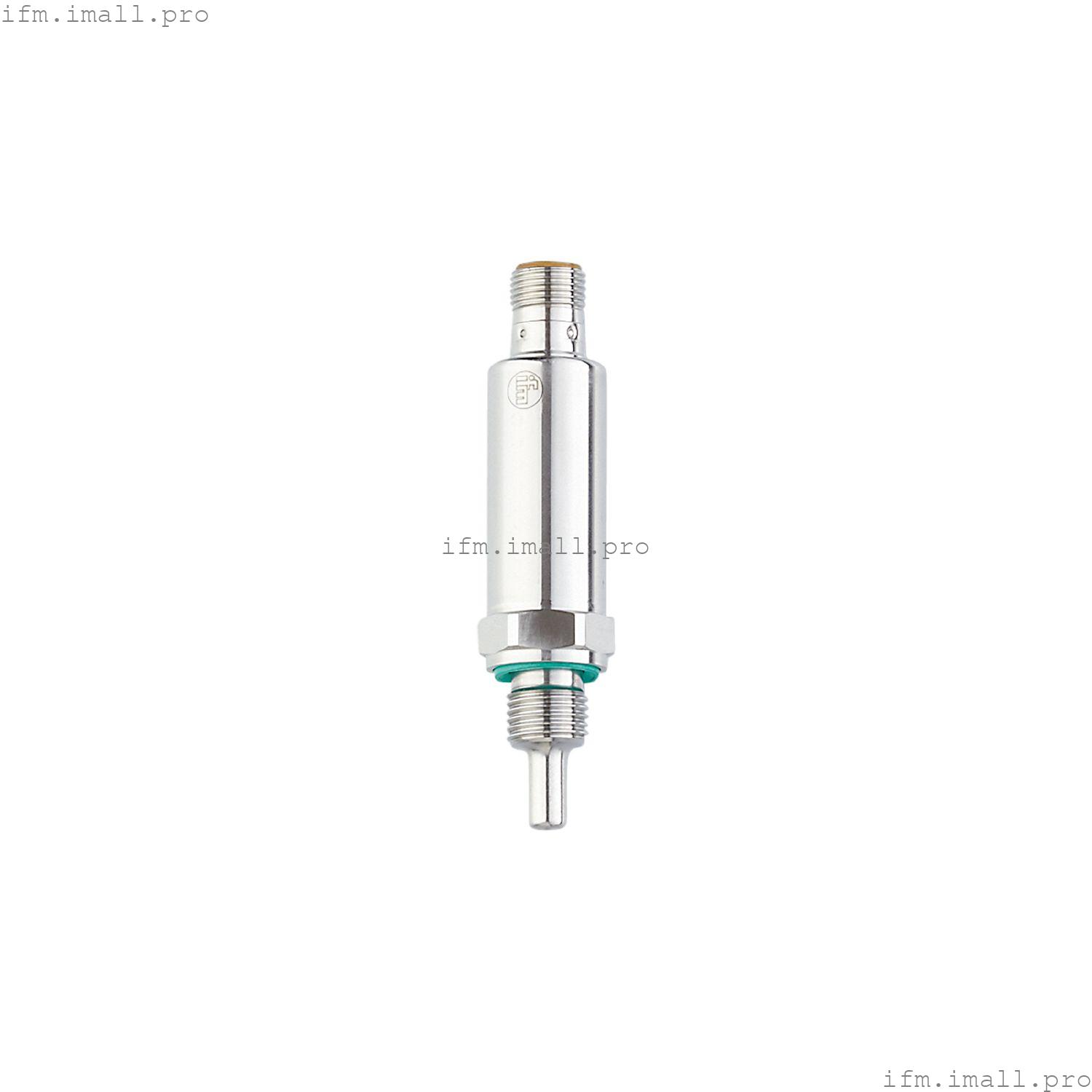

IFM TV7105
TV7-025CLER14-QFRVG/US
Датчик температуры с IO-Link
- Высокая точность во всем диапазоне измерения температуры
- Особенно хорошая динамика отклика и очень короткое время задержки включения питания
- Прочный корпус из нержавеющей стали с очень высоким классом давления
- Два программируемых коммутационных выхода
- Непрерывная передача значений процесса через IO-Link
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения[°C] | -50...150 |
| Коммуникационный интерфейс | IO-Link |
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
| Длина установки EL[мм] | 25 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000; (согласно DIN EN 60751, класс A) |
| Среда | жидкости и газы |
| Номинальное давление | |
| Примечание о номинальном давлении | | датчик | | При монтаже в адаптерах применяются спецификации, указанные в техническом паспорте адаптера. |
|
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
Диапазон измерения/установки
| Длина образца L[мм] | 12 |
| Диапазон измерения[°C] | -50...150 |
| Заданное значение SP[°C] | -49.8...150 |
| Точка сброса rP[°C] | -50...149.8 |
| В шагах[°C] | 0.1 |
| Разрешение |
|---|
| Разрешение коммутационного выхода[К] | 0.1 |
Точность/отклонения
| Точность точки переключения[К] | ± 0,3 |
| Температурный дрейф на 10 К[К] | 0.1 **) |
Время отклика
| Динамический отклик T05 / T09[с] | 1/3; (согласно DIN EN 60751) |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; задержка включения / выключения; Демпфирование; Блок индикации |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...80 |
| Примечание по температуре окружающей среды | | при температуре среды: < 125 °C | | -40...50 °C | | при температуре среды: < 150 °C |
|
| Температура хранения[°C] | -40...100 |
| Защита | IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 542.6 |
| Одобрение UL | |
Механические данные
| Вес[г] | 71.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 18,7 / L = 88,9 |
| Материалы | нержавеющая сталь (316L/1.4404); FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); Уплотнительное кольцо: FKM |
| Момент затяжки[Нм] | 35 |
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
| Диаметр образца[мм] | 6 |
| Длина установки EL[мм] | 25 |
Примечания
| Замечания | | Значения точности применимы к текущей воде. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
