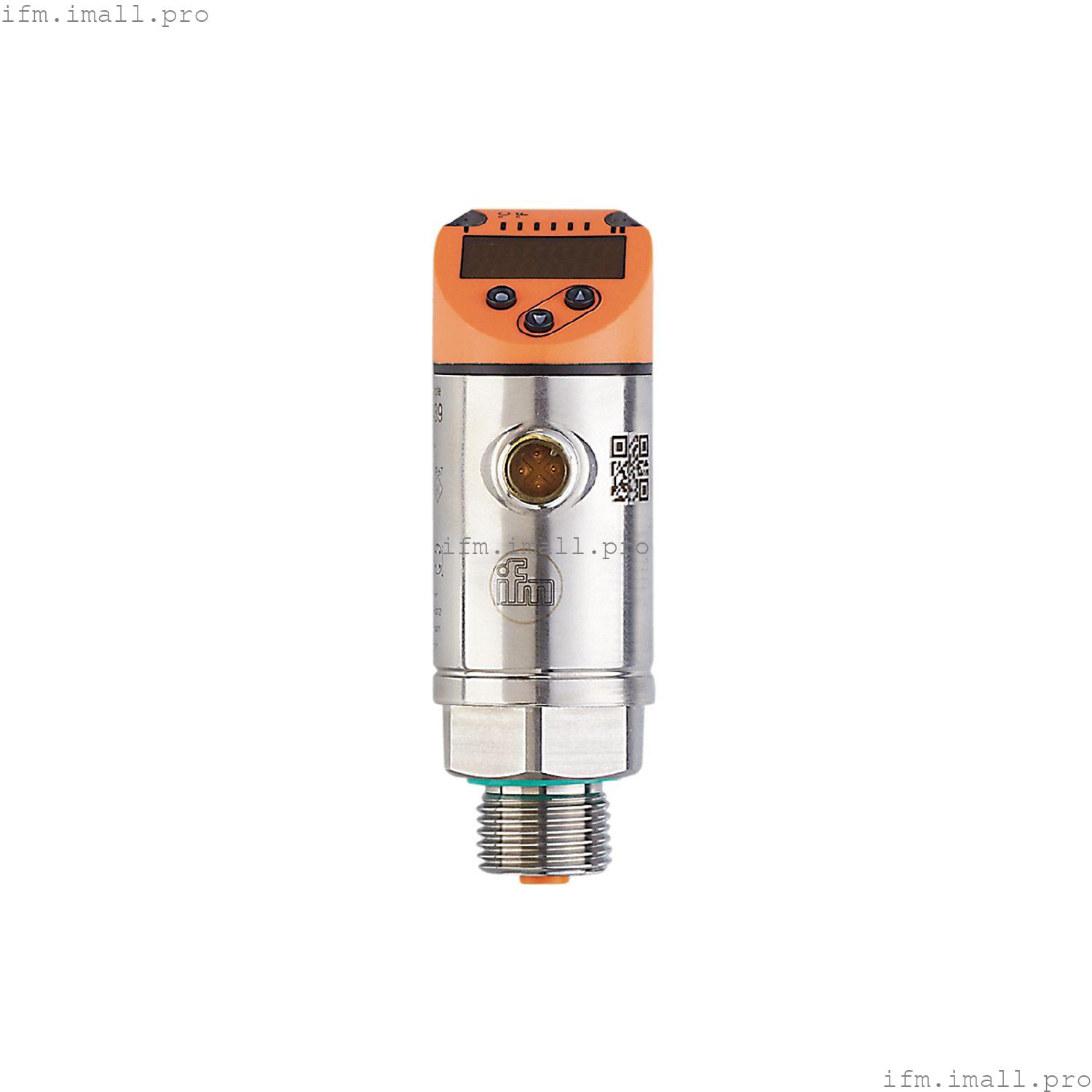

IFM TR2439
TR-000KDBM12-MFPKG/US/
Блок оценки с дисплеем для датчиков температуры PT100/PT1000
- Очень большой диапазон оценки температуры
- Программируемый коммутационный выход с IO-Link и масштабируемый аналоговый выход
- Интуитивно понятное и удобное управление с помощью 3 кнопок
- Красный/зеленый дисплей для четкой идентификации приемлемого диапазона
- Автоматическое распознавание типа подключенного датчика
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -100...600 °C | -148...1112 °F |
|
| Коммуникационный интерфейс | IO-Link |
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для измерительных элементов Pt100 и Pt1000 |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Аналоговый выход напряжения[В] | 0...10 |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -100...600 °C | -148...1112 °F |
|
| Заводская настройка | -40... 300 °C / -40 ...572 ° F |
| Заданное значение SP | | -99,8...600 °C | -147,6...1112 °F |
|
| Точка сброса rP | | -100...599,8 °C | -148...1111,6 °F |
|
| Аналоговая начальная точка | | -100...595 °C | -148...1103 °F |
|
| Аналоговая конечная точка | | -95...600 °C | -139...1112 °F |
|
| В шагах | |
| Разрешение |
|---|
| Разрешение коммутационного выхода[К] | 0.1 |
| Разрешение аналогового выхода[К] | выходной ток: MS / 4096; выходное напряжение: MS / 3561 |
| Разрешение отображения[К] | 0.1 |
Точность/отклонения
| Точность точки переключения[К] | ± 0,3 + (± 0,1 % MS) |
| Точность, аналоговый выход[К] | ± 0,3 + (± 0,1 % MS) |
| Точность отображения[К] | ± 0,3 + (± 0,1 % MS) |
| Температурный коэффициент[% диапазона / 10 K] | 0,1; (в случае отклонения от исходного условия на 25±5°C) |
Время отклика
| Время отклика[мс] | 390 |
| Макс. время отклика аналогового выхода[мс] | 390 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; задержка включения / выключения; Демпфирование; Блок индикации; выходной ток / напряжение |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-3 | | | DIN EN 61000-6-2 | |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 233 |
| Одобрение UL | |
Механические данные
| Вес[г] | 200 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 104 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (304/1.4301); PBT+PC-GF30; PBT-GF20; PC |
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 2 x LED зеленого цвета | | состояние переключения | СВЕТОДИОД, желтый | | измеренные значения | буквенно-цифровой дисплей, красный / зеленый, 4-значный |
|
Примечания
| Замечания | | MS = установленный диапазон измерения . |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
