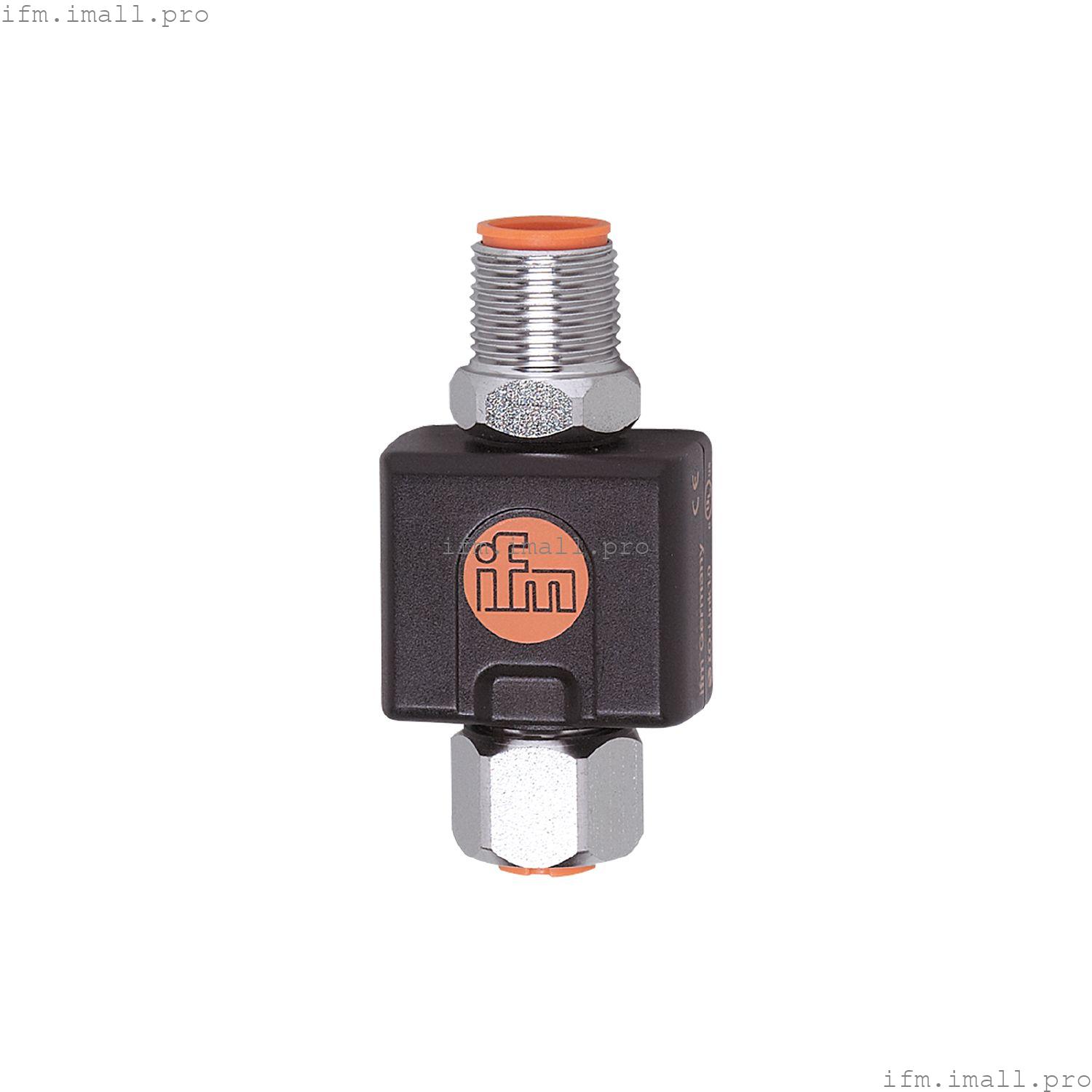

IFM TP3237
TP- CEC -A-ZVG/US/
Блок оценки для датчиков температуры PT100/PT1000
- Для оценки сигнала датчиков температуры и термометров сопротивления
- Снижение сложности монтажа и источников ошибок по сравнению с головными датчиками
- Автоматическое распознавание типа подключенного датчика
- Полная герметизация и надежная технология соединения для высокая вибростойкость
- Точный аналоговый выход и удобная коммуникация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | |
| Коммуникационный интерфейс | IO-Link |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для измерительных элементов Pt100 и Pt1000 |
Электрические характеристики
| Рабочее напряжение[В] | 20... 32 постоянного тока |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал; IO-Link; (настраивается) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 300 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | |
| Заводская настройка | 0...100 °C |
Точность/отклонения
| Точность, аналоговый выход[К] | ± 0,3 + (± 0,1 % MS) |
| Температурный коэффициент[% диапазона / 10 K] | 0,1 |
Время отклика
| Макс. цикл измерения/отображения[мс] | 100 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.0 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 506 |
Механические данные
| Вес[г] | 41 |
| Корпус | прямоугольный |
| Размеры[мм] | 52 x 25 x 18 |
| Материалы | PA; PET |
| Уплотнительный материал | FKM |
Примечания
| Замечания | | рабочее напряжение "класс питания 2" в соответствии с cULus | | MS = установленный диапазон измерения . |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: TPU; Фиксатор: нержавеющая сталь (316L/1.4404); Уплотнение: FKM; Контакты: позолоченные |
