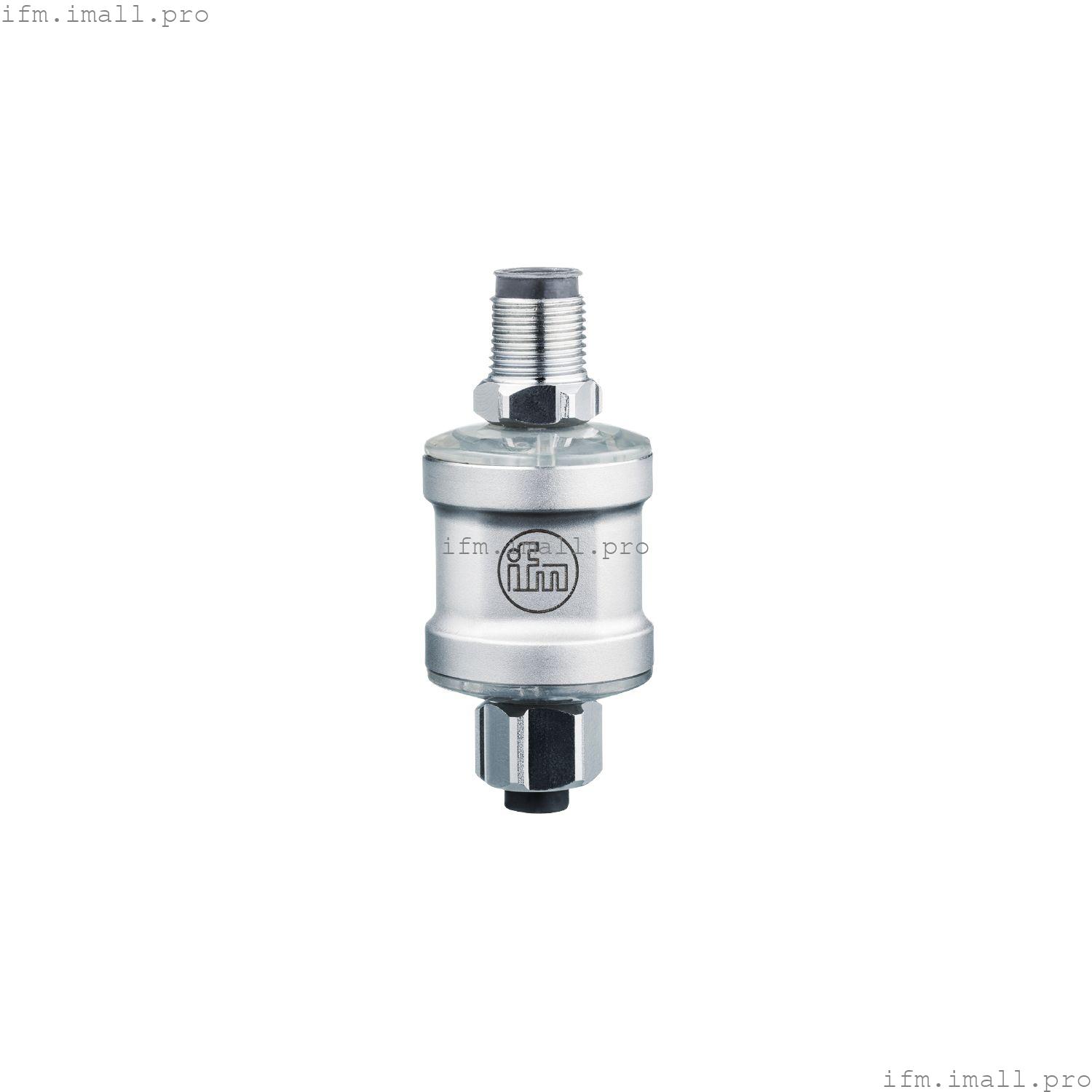

IFM TP2007
TP-CDC-AFZVG/US/
Переходник датчика температуры для гигиенических решений
- Для оценки сигнала датчиков температуры и термометров сопротивления
- Идеально подходит для сложных задач управления благодаря высокому разрешению
- Гигиенический корпус из нержавеющей стали со светодиодным индикатором состояния
- Большой диапазон измерения температуры
- Аналоговый и коммутационный выход, а также IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -100...300 °C | -148...572 °F |
|
| Коммуникационный интерфейс | IO-Link |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для измерительных элементов Pt100 и Pt1000 |
Электрические характеристики
| Рабочее напряжение[В] | 18... 32 постоянного тока |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 2 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | аналоговый сигнал; IO-Link; сигнал переключения; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | (Ub-13,5)/0,0215 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | не зафиксирован на месте |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -100...300 °C | -148...572 °F |
|
| Заводская настройка | 0...100 °C |
| Разрешение аналогового выхода[К] | 0.017; (MS: -10...150 °C) |
Точность/отклонения
| Точность, аналоговый выход[К] | ± 0,1; (MS: -10...150 °C); или ± (0,067 % MS) |
| Точность IO Link[К] | ± 0,05 |
| Температурного коэффициент аналоговый выход[% диапазона / 10 K] | < 0,1 |
| Температурный коэффициент IO-Link[% диапазона / 10 K] | < 0,06 |
Время отклика
| Макс. цикл измерения/отображения[мс] | 350 |
Программное обеспечение/программирование
| Опции настройки параметров | масштабирование аналогового выхода; настройка калибровки; гистерезис / окно; логика переключения; режим моделирования |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1.3 |
| IO-Link разрешение температура[К] | 0.01 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | при возникновении частот выше 40 МГц корпус должен быть заземлен | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 68000-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 462 |
Механические данные
| Вес[г] | 53.9 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 27,4 / L = 65 |
| Материалы | Светодиод: PA; корпус: нержавеющая сталь (316L/1.4404) |
| Уплотнительный материал | FKM |
Дисплеи/элементы управления
| Дисплей | | Статус | 1 x LED, зеленый | | состояние переключения | 1 x LED, оранжевый |
|
Примечания
| Замечания | | MS = установленный диапазон измерения . |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: TPU; Фиксатор: нержавеющая сталь (316L/1.4404); Уплотнение: FKM; Контакты: позолоченные |
