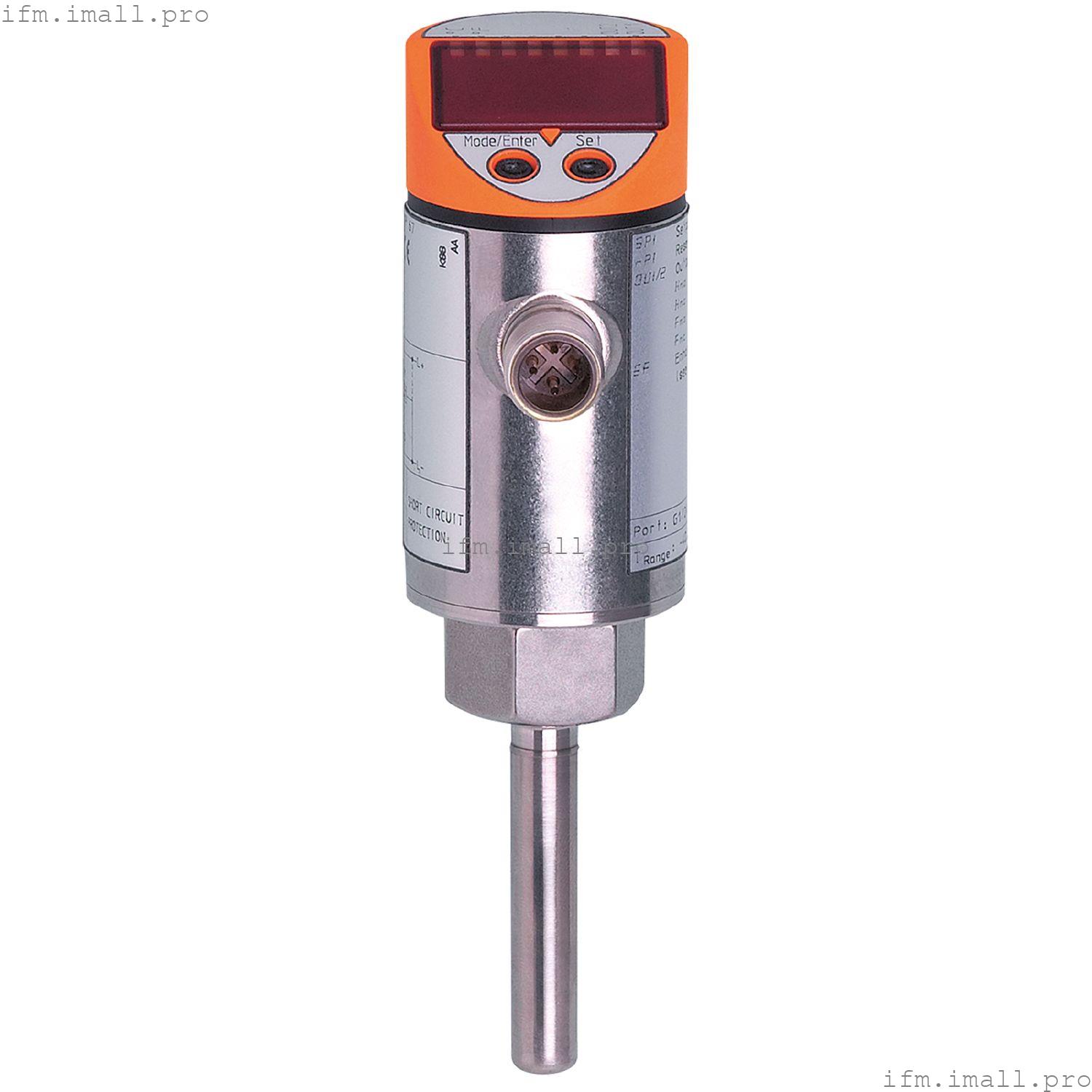

IFM TN7531
TN-013KBBD10-QFPKG/US/ /V
Датчик температуры с дисплеем
- Широкий диапазон оценки температуры
- С двумя программируемыми коммутационными выходами
- Интуитивное, удобное для пользователя управление
- Локальное отображение текущих значений температуры
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения | | -40...150 °C | -40 ...302 °F |
|
| Коммуникационный интерфейс | IO-Link |
| Технологическое подключение | резьбовое соединение M18 x 1,5 внутренняя резьба |
| Длина установки EL[мм] | 45 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000; (согласно DIN EN 60751, класс B) |
| Среда | жидкости и газы |
| Номинальное давление | |
| Мин. глубина установки[мм] | 12 |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 45 |
| Диапазон измерения | | -40...150 °C | -40 ...302 °F |
|
| Заданное значение SP | | -39,5...150 °C | -39...302 °F |
|
| Точка сброса rP | | -40...149,5 °C | -40 ...301 °F |
|
| В шагах | |
| Разрешение |
|---|
| Разрешение коммутационного выхода[К] | 0.1 |
| Разрешение отображения[К] | 0.1 |
Точность/отклонения
| Точность точки переключения[К] | ± 0,3 |
| Точность отображения[К] | ± 0,3 |
| Температурный дрейф на 10 К[К] | 0.1 |
Время отклика
| Динамический отклик T05 / T09[с] | 1/3; (согласно DIN EN 60751) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.0 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | Взрыв по DIN EN 61000-4-4 | 2 кВ | | DIN EN 61000-4-5 Перенапряжение | 1 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 242 |
Механические данные
| Вес[г] | 212.6 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 128 |
| Материалы | нержавеющая сталь (304/1.4301); EPDM/X; CO-PC; PBT; FKM; PA |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); Уплотнительное кольцо: FKM 80 по шору A |
| Технологическое подключение | резьбовое соединение M18 x 1,5 внутренняя резьба |
| Диаметр образца[мм] | 8.2 |
| Длина установки EL[мм] | 45 |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 2 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Замечания | | Значения точности применимы к текущей воде. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
