IFM TM4531
TM-100KFER12- /US/

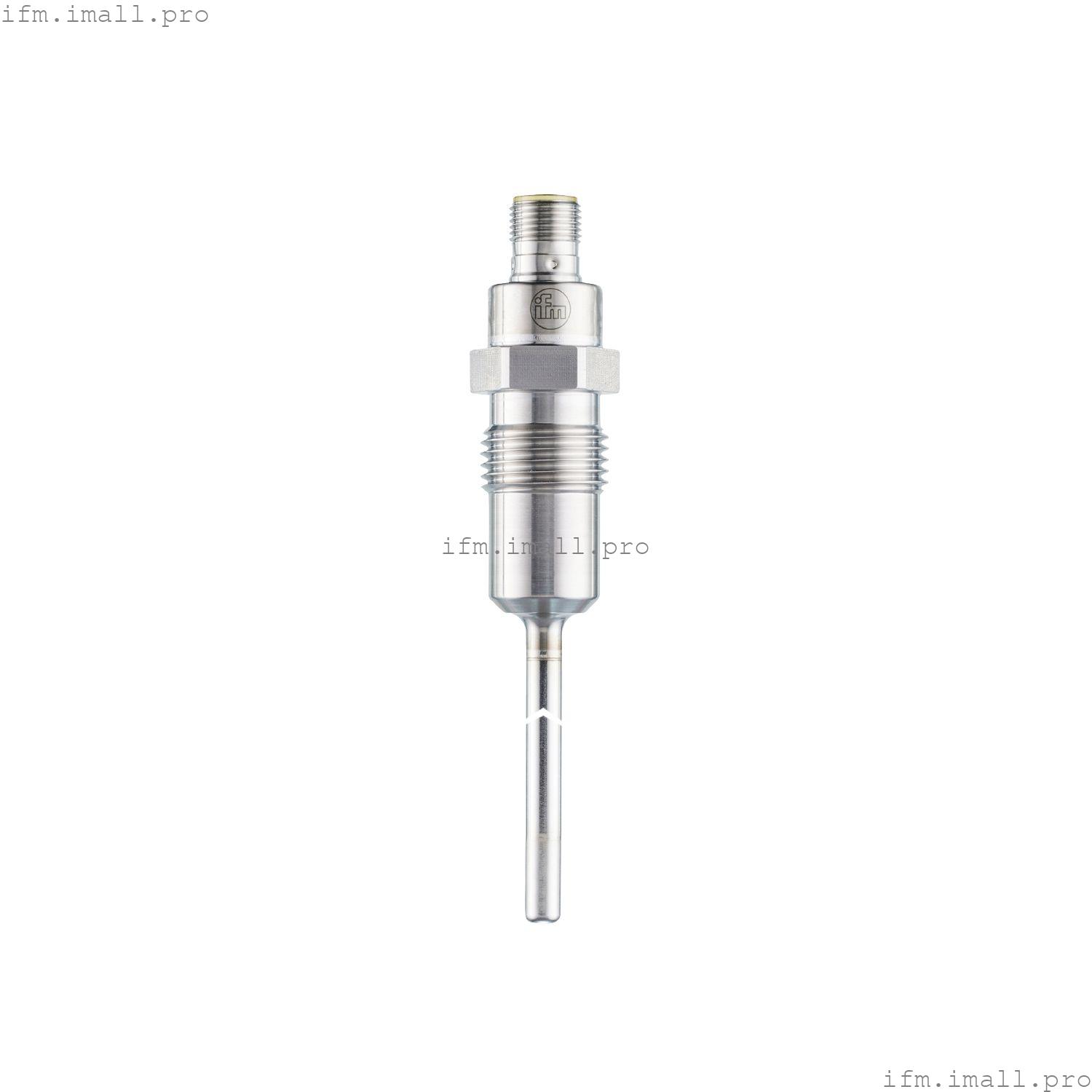

Датчик температуры с технологическим подключением
- Точное измерение температуры в контейнерах, резервуарах и трубах
- Для подключения к блоку оценки
- Очень короткое время отклика для использования в процессах с быстрыми колебаниями температуры
- Прочный корпус из нержавеющей стали с высокой степенью защиты и высоким классом давления
- Изменяемое подключение к процессу с помощью адаптеров
Технические характеристики
Характеристики продукта
| Диапазон измерения | | -40...150 °C | -40 ...302 °F |
|
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус с наружной резьбой |
| Длина установки EL[мм] | 100 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 100; (согласно DIN EN 60751, класс A) |
| Среда | жидкости и газы |
| Номинальное давление | |
| Примечание о номинальном давлении | | датчик | | При монтаже в адаптерах применяются спецификации, указанные в техническом паспорте адаптера. |
|
| Мин. глубина установки[мм] | 15 |
Электрические характеристики
Диапазон измерения/установки
| Длина образца L[мм] | 100 |
| Диапазон измерения | | -40...150 °C | -40 ...302 °F |
|
Точность/отклонения
| Точность[К] | ± (0,15 К + 0,002 х|т|) |
Время отклика
| Динамический отклик T05 / T09[с] | 1/3; (согласно DIN EN 60751) |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| Ударопрочность | | DIN EN 60068-2-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 10 g (10...2000 Гц) |
|
| MTTF[годы] | 22831.05 |
Механические данные
| Вес[г] | 142 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 24,5 / L = 161,6 |
| Материалы | нержавеющая сталь (316L/1.4404) |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404) с электрополировкой |
| Момент затяжки[Нм] | 30...50 |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус с наружной резьбой |
| Характеристики поверхности Ra/Rz деталей, контактирующих со средой | Ra < 0,8 мкм |
| Диаметр образца[мм] | 6 |
| Длина установки EL[мм] | 100 |
Примечания
| Замечания | | рабочее напряжение "класс питания 2" в соответствии с cULus | | Значения точности применимы к текущей воде. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
