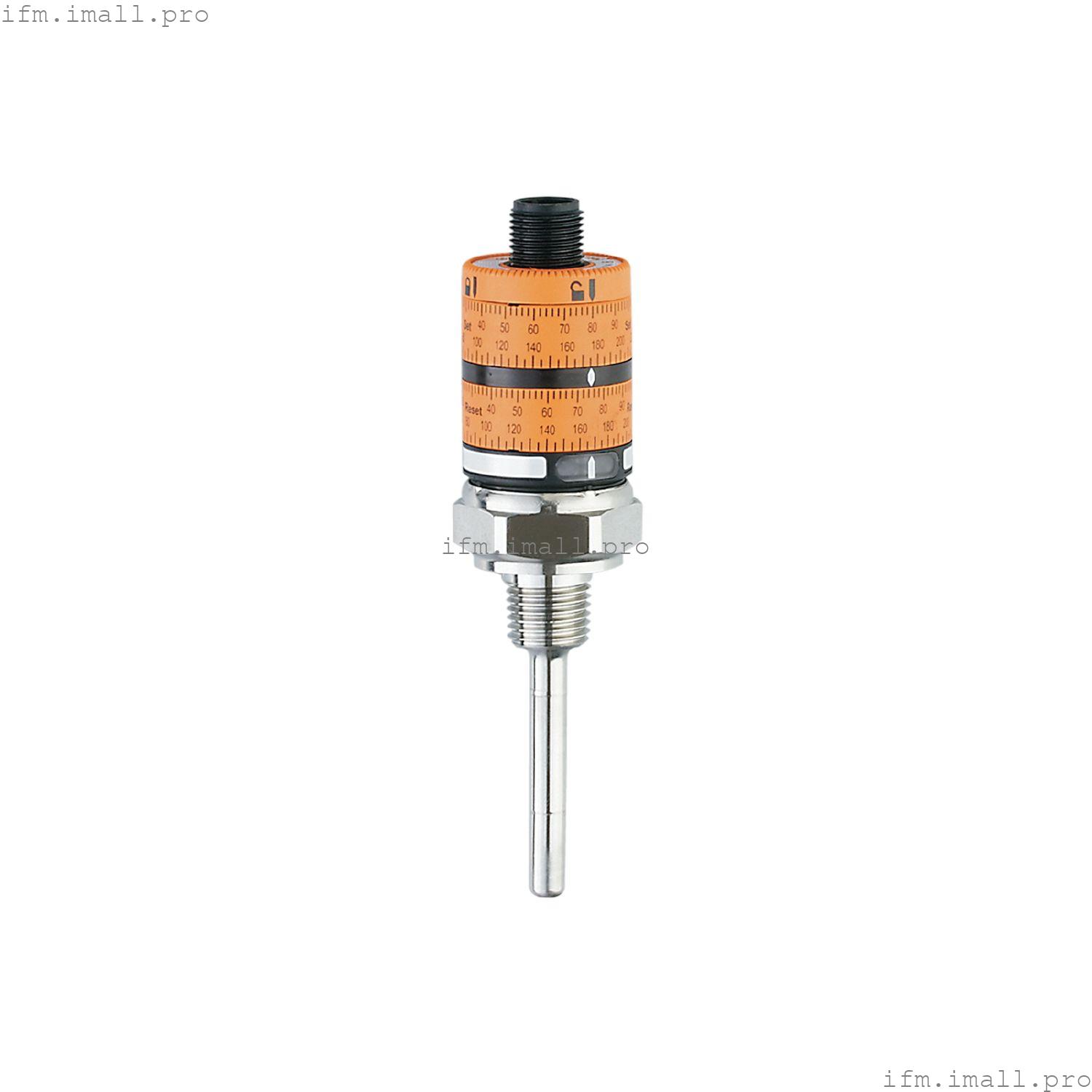

IFM TK6310
TK-050CLFN14-QKPKG / US
Температурный переключатель с интуитивно понятной настройкой точки переключения
- Простая настройка точки переключения с помощью двух установочных колец, обеспечивающих оптимальное считывание
- настройка точек переключения без применения температуры системы
- Два дополнительных коммутационных выхода с регулируемым гистерезисом
- Особенно хорошая динамика отклика и очень короткое время задержки включения питания
- Механическая блокировка предотвращает непреднамеренное манипулирование точкой переключения
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения | |
| Технологическое подключение | резьбовое соединение 1/4 " NPT с наружной резьбой |
| Длина установки EL[мм] | 50 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000; (согласно DIN EN 60751, класс A) |
| Среда | жидкости и газы |
| температура среды[°C] | -40...145 |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 9.6...32 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.5 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | дополняющий |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 38 |
| Диапазон измерения | |
| Заданное значение SP | |
| Точка сброса rP | |
Точность/отклонения
| Температурный дрейф на 10 К[К] | 0.1 **) |
| Повторяемость[К] | ± 0,1 |
| Точность настройки[К] | ± 3 |
Время отклика
| Динамический отклик T05 / T09[с] | 1/3; (согласно DIN EN 60751) |
Программное обеспечение/программирование
| Регулировка точки переключения | установочные кольца |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...80 |
| Примечание по температуре окружающей среды | | при температуре среды: < 80 °C | | -40...50 °C | | при температуре среды: < 145 °C |
|
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | Взрыв по DIN EN 61000-4-4 | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 643.1 |
| Одобрение UL | |
Механические данные
| Вес[г] | 100.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 27 / L = 111 |
| Материалы | нержавеющая сталь (316L/1.4404); PC; PBT; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); FKM |
| Технологическое подключение | резьбовое соединение 1/4 " NPT с наружной резьбой |
| Диаметр образца[мм] | 6 |
| Длина установки EL[мм] | 50 |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | состояние переключения | СВЕТОДИОД, желтый |
|
Примечания
| Замечания | | **) в случае отклонения от исходного условия на 25°C | | Значения точности применимы к текущей воде. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
