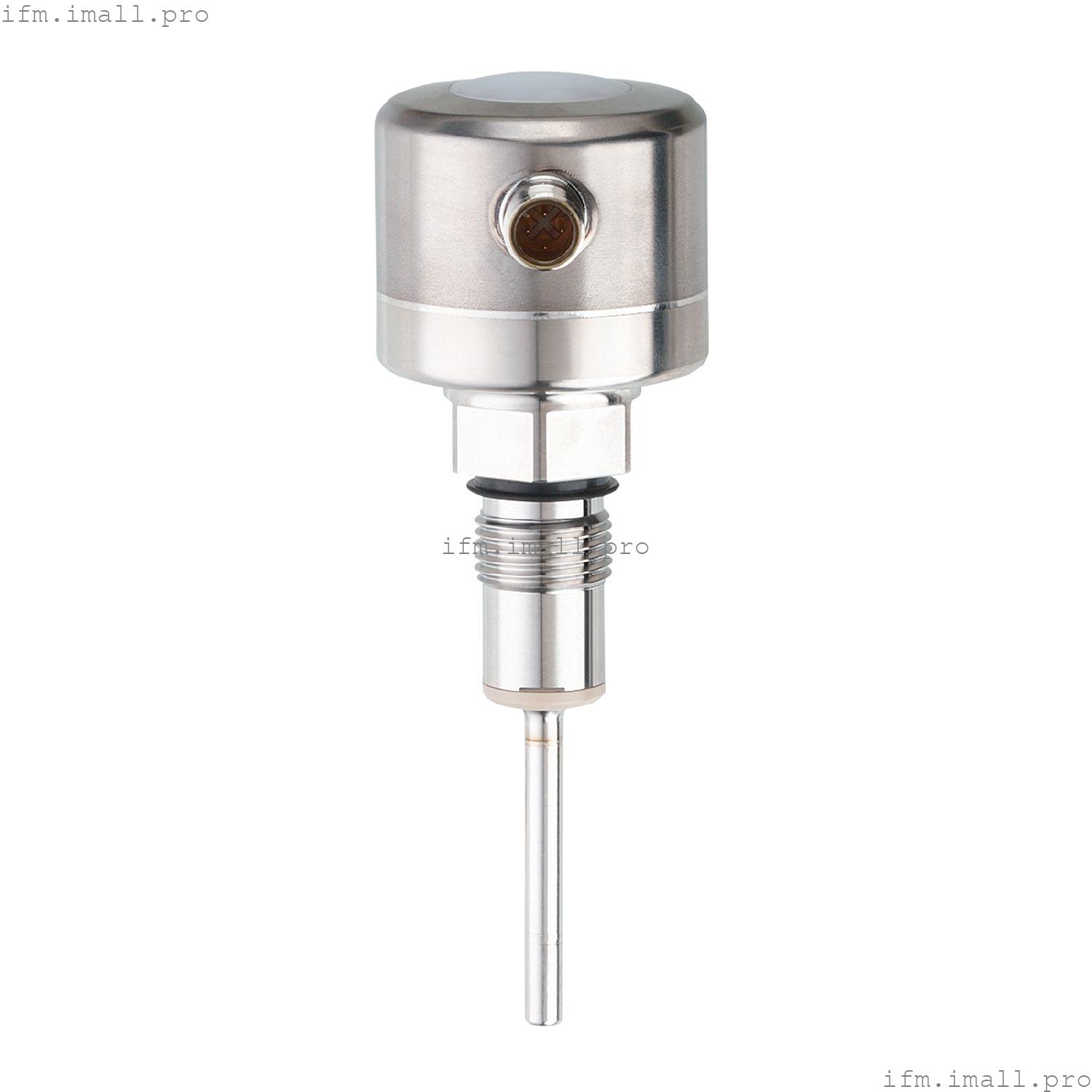

IFM TCC541
TCC150K1ER12-A-DKG/US
Датчик температуры
- Немедленное уведомление об отклонениях в точности
- Повышенный контроль качества между интервалами калибровки
- Прочный дизайн для постоянно точных измерений даже в сложных условиях
- Прозрачный мониторинг датчиков благодаря регистрации диагностических значений
- Функция моделирования упрощает установку
- Точный аналоговый выход и удобная коммуникация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | |
| Коммуникационный интерфейс | IO-Link |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус с наружной резьбой |
| Длина установки EL[мм] | 150 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000 |
| Опорный элемент | 1 x NTC |
| Среда | жидкости и газы |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | 10; (24 В) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 6 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | аналоговый сигнал; IO-Link; (состояние проверки калибровки) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально закрыто; (диагностический сигнал) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Диагностический вывод | проверка состояния калибровки и диагностика ошибок |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | (Ub - 15 В) x 50 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 150 |
| Диапазон измерения | |
| Примечание о диапазоне измерений | |
| Заводская настройка | -10...150 °C / 14...302 ° F |
| Предел проверки калибровки[К] | 0.5...3 |
| В шагах[К] | 0.05 |
| Разрешение |
|---|
| Разрешение аналогового выхода[К] | 0.05 |
Точность/отклонения
| Точность, аналоговый выход[К] | ± 0,2 |
| Точность IO Link[К] | ± 0,2 |
| Температурного коэффициент аналоговый выход[% диапазона / 10 K] | < ± 0,02; (в случае отклонения от исходного условия на 25±5°C) |
| Температурный коэффициент IO-Link[% диапазона / 10 K] | < ± 0,01; (в случае отклонения от исходного условия на 25±5°C) |
Время отклика
| Динамический отклик T05 / T09[с] | 1,5 / 4 |
Программное обеспечение/программирование
| Опции настройки параметров | Блок индикации; масштабирование аналогового выхода; предел проверки калибровки; логический диагностический выход переключения; режим моделирования |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | BLOB | Передача двоичного большого объекта | | Common - I&D | Идентификация и диагностика | | функция | Данные измерений со стандартным разрешением |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 1 |
| Мин. время цикла процесса[мс] | 4.4 |
| IO-Link разрешение температура[К] | 0.01 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1129 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Примечание по температуре окружающей среды | | максимальная внутренняя температура устройства: 125 °C |
|
| Температура хранения[°C] | -40...100 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 68000-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 35 g (10...2000 Гц) |
|
| MTTF[годы] | 329 |
| Примечание об утверждении | | заводской сертификат доступен для ознакомления |
|
| Одобрение UL | | Одобрение UL номер | К021 | | Номер файла UL | E217884 |
|
Механические данные
| Вес[г] | 463 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 50 / L = 244 |
| Материалы | нержавеющая сталь (316L/1.4404); PEI; FKM; PFA |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); PEEK |
| Момент затяжки[Нм] | 30...50 |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус с наружной резьбой |
| Характеристики поверхности Ra/Rz деталей, контактирующих со средой | Ra < 0,8 мкм |
| Диаметр образца[мм] | 6 |
| Длина установки EL[мм] | 150 |
Примечания
| Замечания | | MS = установленный диапазон измерения . | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
