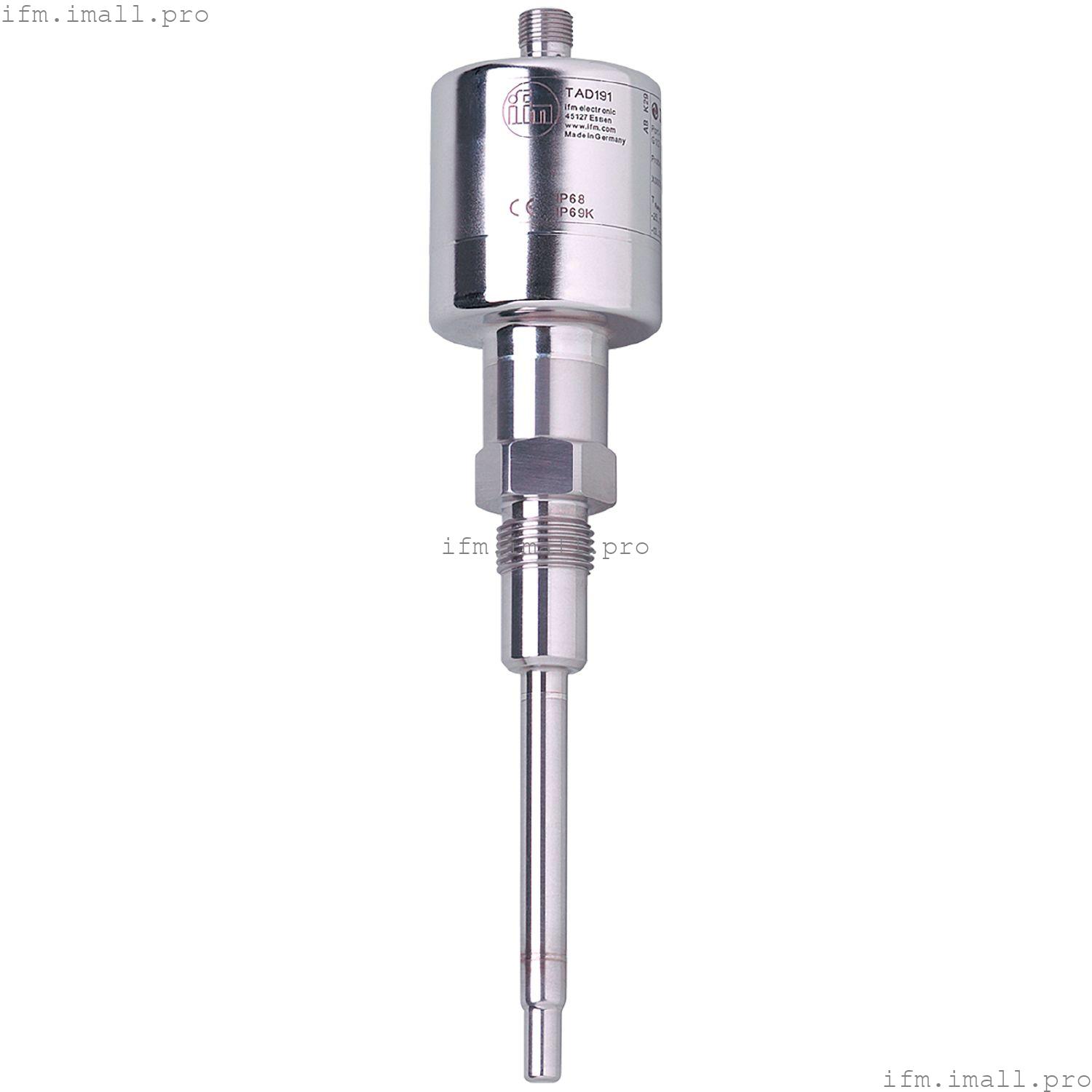

IFM TAD191
TAD088KLER12-A-DKG/US
Датчик температуры с обнаружением дрейфа
- Гигиеническая конструкция для требований пищевой и безалкогольной промышленности
- Точный масштабируемый аналоговый выход и высокая точность во всем диапазоне температур
- С диагностическим выходом для мониторинга дрейфа и неисправностей
- Высокая безопасность процесса благодаря самоконтролю
- Включая бесплатный сертификат калибровки по 5 пунктам.
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | |
| Коммуникационный интерфейс | IO-Link |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус с наружной резьбой |
| Длина установки EL[мм] | 87.5 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000 + 1 x NTC; (термически связанный, с функцией резервного копирования (измерение температуры даже в случае выхода из строя одного элемента)) |
| Среда | жидкости и газы |
| Номинальное давление | |
| Мин. глубина установки[мм] | 25 |
| MAWP для решений согласно CRN[бар] | 50 |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | 6; (24 В) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 8 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый /диагностический сигнал; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 150; (200 (...60°C); 250 (...40 °C)) |
| Диагностический вывод | Мониторинг дрейфа; мониторинг неисправностей |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | (Ub - 15 В) x 50 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 87.5 |
| Диапазон измерения | |
| Примечание о диапазоне измерений | |
| Заводская настройка | 0...150 °C / 32...302 ° F |
| Предупреждение о дрейфе | |
| Сигнализация дрейфа | |
| В шагах | |
| Разрешение |
|---|
| Разрешение аналогового выхода[К] | 0.05 |
Точность/отклонения
| Точность, аналоговый выход[К] | ± 0,2 (-10...130°C); ± 0,3 (130...140°C); ± 0,3 ± 0,1% MS (-25...-10/140...160°C); (зонд полностью погружен в измеряемую среду до уплотнительной фаски) |
| Температурный коэффициент[% диапазона / 10 K] | < ± 0,01; (в случае отклонения от исходного условия на 25±5°C) |
Время отклика
| Динамический отклик T05 / T09[с] | 3 / 6 |
Программное обеспечение/программирование
| Опции настройки параметров | предупреждение о дрейфе / порог срабатывания сигнализации дрейфа; Отказоустойчивость; Блок индикации; масштабирование аналогового выхода; переключение резервирования; диагностический выход производительности; логика переключения; нормально разомкнутый / нормально закрытый |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM1 (4,8 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Интеллектуальный датчик: Переменная данных процесса; Идентификация устройства, диагностика устройства |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 1 |
| Мин. время цикла процесса[мс] | 18.8 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 323 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 68000-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 213 |
| Примечание об утверждении | | Включая бесплатный сертификат калибровки по 5 пунктам. |
|
Механические данные
| Вес[г] | 345 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 50,4 / L = 231,5 |
| Материалы | нержавеющая сталь (316L/1.4435); нержавеющая сталь (316L/1.4404); PEI; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4435); нержавеющая сталь (316L/1.4404) |
| Момент затяжки[Нм] | 30...50 |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус с наружной резьбой |
| Характеристики поверхности Ra/Rz деталей, контактирующих со средой | Ra < 0,6 мкм |
| Диаметр образца[мм] | 10 |
| Длина установки EL[мм] | 87.5 |
Примечания
| Замечания | | MS = установленный диапазон измерения . |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
