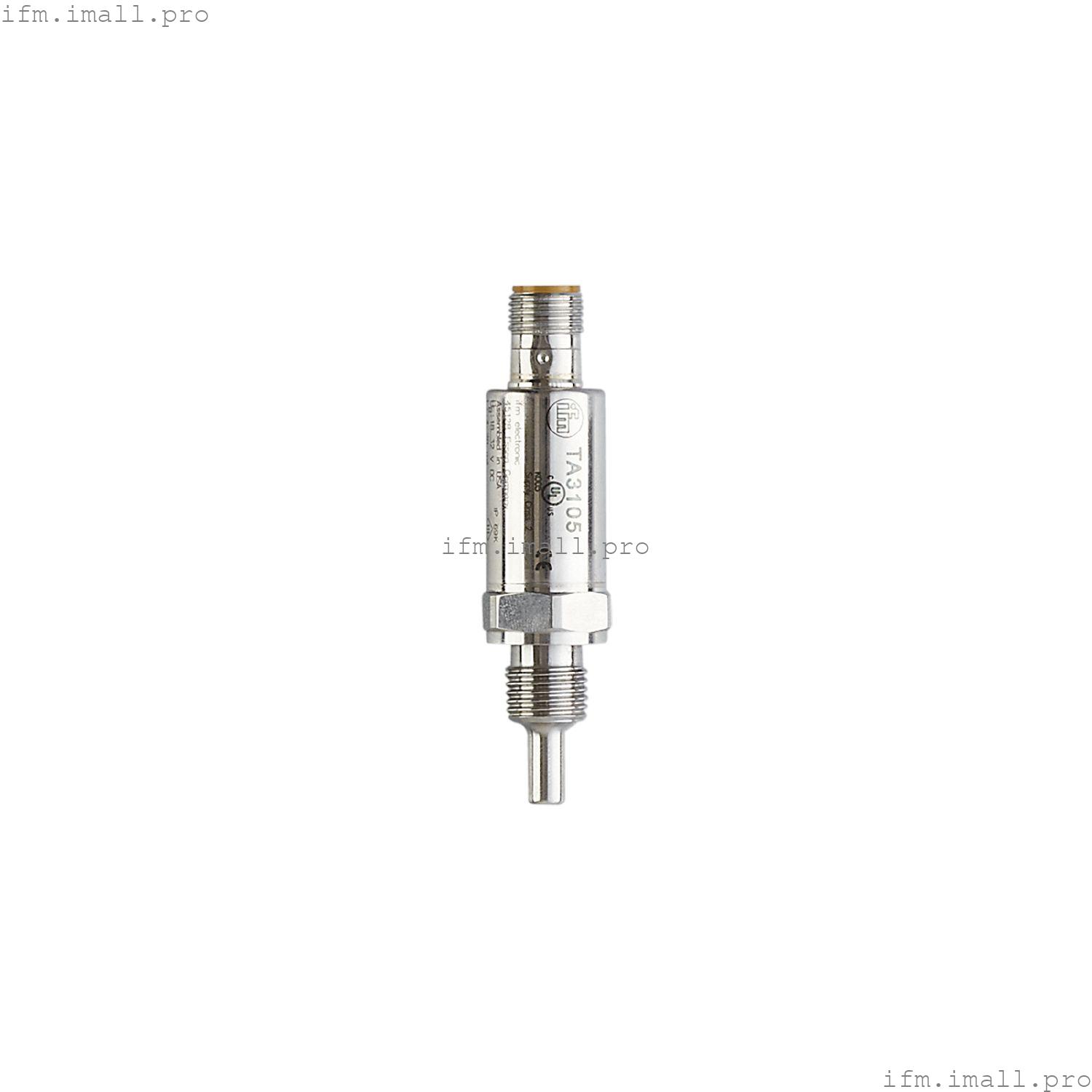

IFM TA3105
TA-025CLEM14-A-ZVG/US
Датчик температуры
- Высокая точность во всем диапазоне измерения температуры
- Широкий диапазон рабочих температур
- Особенно хорошая динамика отклика и очень короткое время задержки включения питания
- Прочный корпус из нержавеющей стали с очень высоким классом давления
- Высокий уровень защиты для требований мобильных машин
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | |
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
| Длина установки EL[мм] | 25 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000; (согласно DIN EN 60751, класс A) |
| Среда | жидкости и газы |
| Номинальное давление[бар] | 400 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | (Ub - 8,5 В) / 21,5 мА; 24 В: 720 Ом |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 13 |
| Диапазон измерения | |
| Разрешение |
|---|
| Разрешение аналогового выхода[К] | 0.04 |
Точность/отклонения
| Точность, аналоговый выход[К] | ± 0,3 + (± 0,1 % MS) |
| Температурный коэффициент[% диапазона / 10 K] | 0,1; (в случае отклонения от исходного условия на 25±5°C) |
Время отклика
| Динамический отклик T05 / T09[с] | 1/3; (согласно DIN EN 60751) |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...100 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 1092 |
| Одобрение UL | |
Механические данные
| Вес[г] | 89 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 18,8 / L = 80,3 |
| Материалы | нержавеющая сталь (316L/1.4404); PEI; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); FKM |
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
| Диаметр образца[мм] | 6 |
| Длина установки EL[мм] | 25 |
Примечания
| Замечания | | Значения точности применимы к текущей воде. | | относится к UL: для использования в цепи низкого напряжения с защитой от перегрузки по току | | в соответствии с UL873, табл. 28.1, или Imax = 100/Ub (Ub = напряжение цепи) |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
