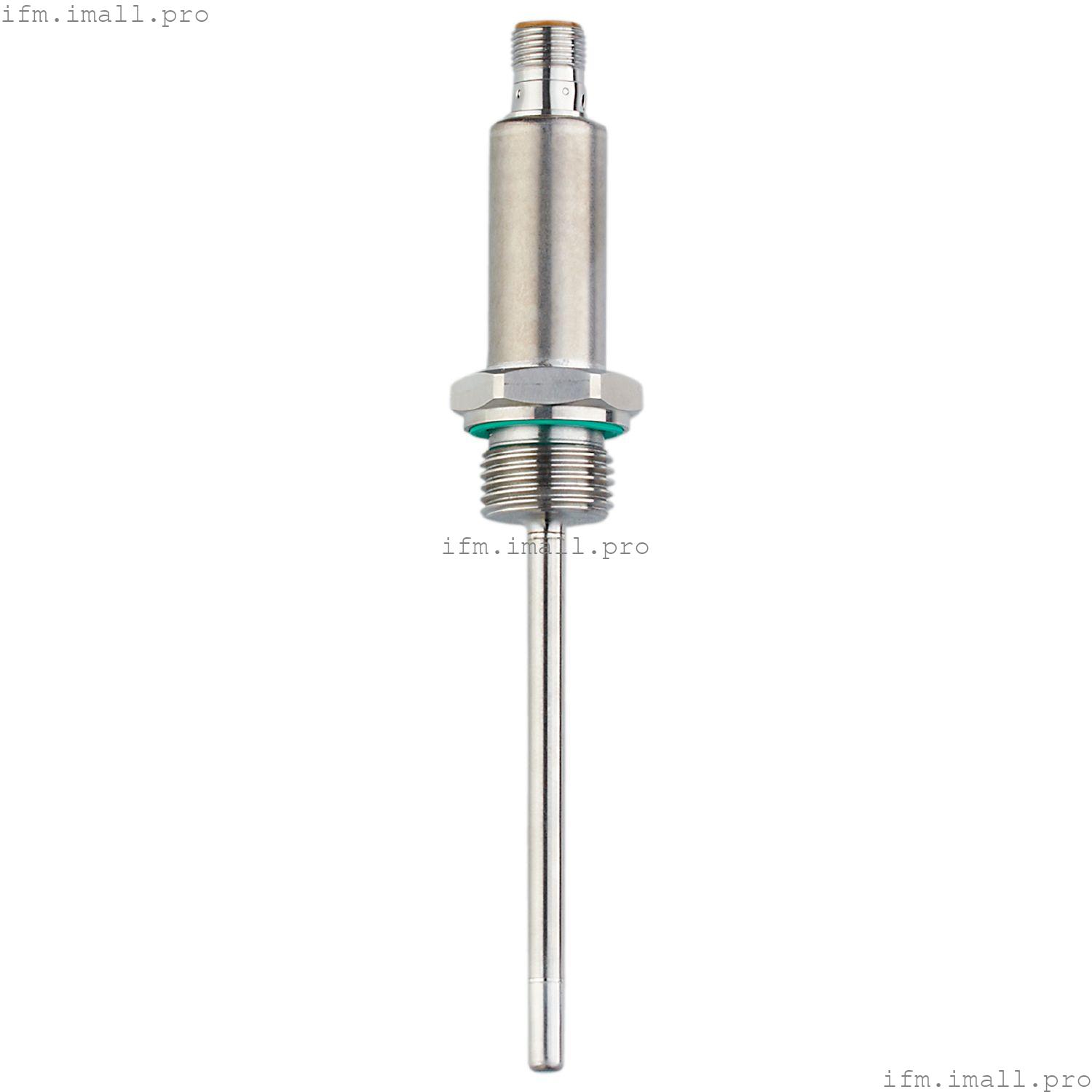

IFM TA2437
TA-100CLER12-A-ZVG/US
Датчик температуры
- Высокая точность во всем диапазоне измерения температуры
- Особенно хорошая динамика отклика и очень короткое время задержки включения питания
- Прочный корпус из нержавеющей стали с очень высоким классом давления
- Высокий уровень защиты для требований жестких промышленных условий
- Точный аналоговый выход и удобная коммуникация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения[°C] | -50...150 |
| Коммуникационный интерфейс | IO-Link |
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба |
| Длина установки EL[мм] | 100 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000; (согласно DIN EN 60751, класс A) |
| Среда | жидкости и газы |
| Номинальное давление | |
| Примечание о номинальном давлении | | датчик | | При монтаже в адаптерах применяются спецификации, указанные в техническом паспорте адаптера. |
|
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал; IO-Link; (настраивается) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 250; ((18...19 В); 19...32 В: 300 Ом) |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 86 |
| Диапазон измерения[°C] | -50...150 |
| Заводская настройка | 0...100 °C |
| Разрешение |
|---|
| Разрешение аналогового выхода[К] | 0.04 |
Точность/отклонения
| Точность, аналоговый выход[К] | ± 0,3 + (± 0,1 % MS) |
| Температурный коэффициент[% диапазона / 10 K] | 0,1; (в случае отклонения от исходного условия на 25±5°C) |
Время отклика
| Динамический отклик T05 / T09[с] | 1 / 3 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 230 |
| Одобрение UL | |
Механические данные
| Вес[г] | 131 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 18,7 / L = 163,9 |
| Материалы | нержавеющая сталь (316L/1.4404); PEI; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); Уплотнительное кольцо: FKM |
| Момент затяжки[Нм] | 45 |
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба |
| Диаметр образца[мм] | 6 |
| Длина установки EL[мм] | 100 |
Дисплеи/элементы управления
| Дисплей | | рабочее состояние | 1 x LED, зеленый |
|
Примечания
| Замечания | | MS = установленный диапазон измерения . |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
