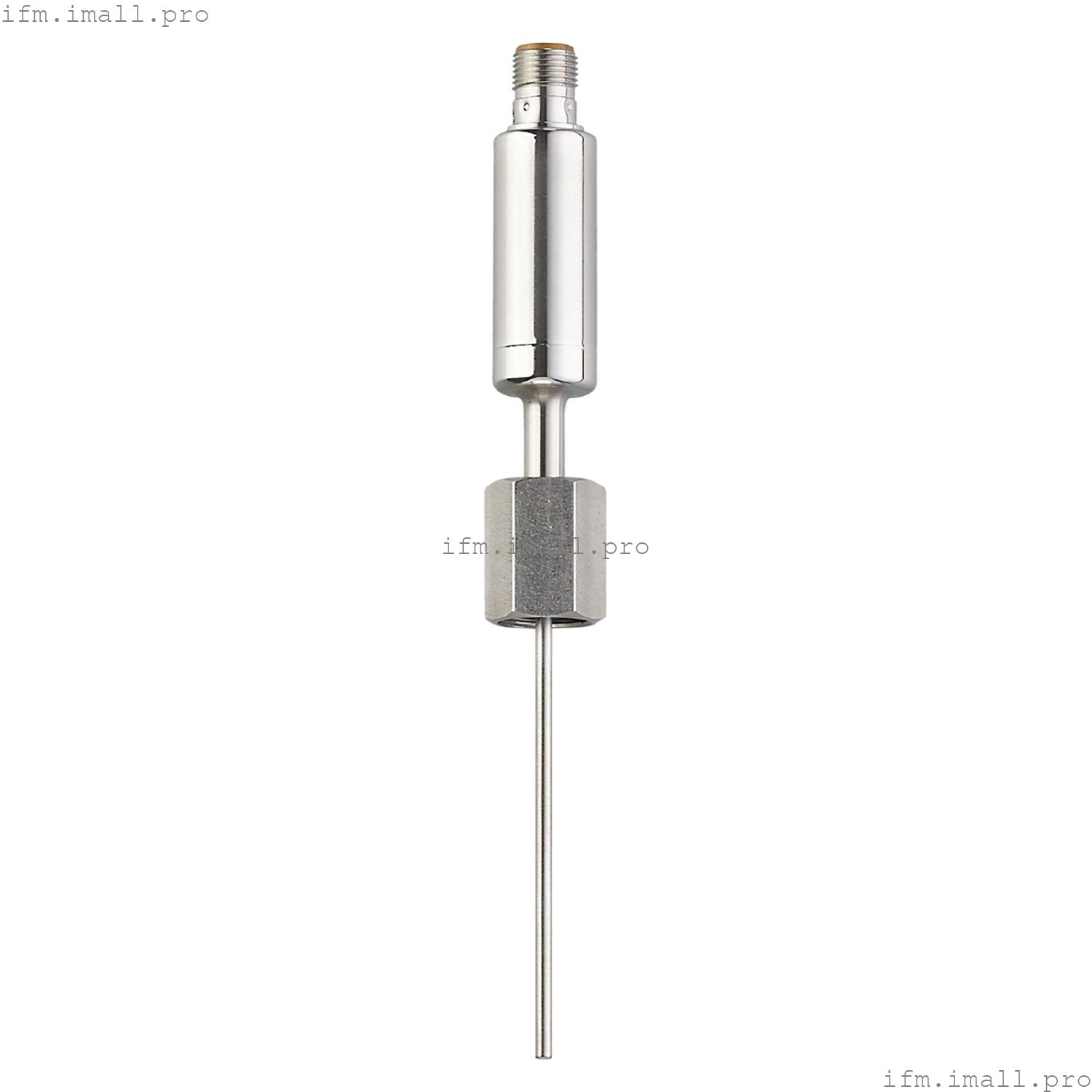

IFM TA1321
TA-083C1EM38- A-ZVG/US
Датчик температуры
- Очень быстрое время отклика < 0,25 / < 1 с
- Бесплатный сертификат калибровки по 3 точкам доступен онлайн
- Высокий диапазон измерения: -50...200 °C
- Точный аналоговый выход и удобная коммуникация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения[°C] | -50...200 |
| Коммуникационный интерфейс | IO-Link |
| Технологическое подключение | резьбовое соединение G 3/8 внутренняя резьба $Подпружиненная_накидная_гайка |
| Длина установки EL[мм] | 83 |
Применение
| Измерительный элемент | 1 x Pt 1000; (согласно DIN EN 60751, класс A) |
| Среда | жидкости и газы |
| Стойкость к вакууму[МПа] | -0.1 |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 2 |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал; IO-Link; (настраивается) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 250; ((18...19 В); 19...32 В: 300 Ом) |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 83 |
| Диапазон измерения[°C] | -50...200 |
| Заводская настройка | -10...150 °C |
| Разрешение |
|---|
| Разрешение аналогового выхода[К] | 0.04 |
Точность/отклонения
| Точность, аналоговый выход[К] | ± 0,3 + (± 0,1 % MS) |
| Температурный коэффициент[% диапазона / 10 K] | 0,1; (в случае отклонения от исходного условия на 25±5°C) |
Время отклика
| Динамический отклик T05 / T09[с] | < 0,25 / < 1 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Примечание по температуре окружающей среды | | при температуре среды: < 160 °C | | -25...60 °C | | при температуре среды: < 200 °C |
|
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 10 g (10...2000 Гц) |
|
| MTTF[годы] | 334 |
| Примечание об утверждении | | заводской сертификат доступен для ознакомления |
|
| Одобрение UL | |
Механические данные
| Вес[г] | 175 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 19 / L = 184,1 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (1.4122); PEI; FKM |
| Момент затяжки[Нм] | 10 |
| Технологическое подключение | резьбовое соединение G 3/8 внутренняя резьба $Подпружиненная_накидная_гайка |
| Диаметр образца[мм] | 3 |
| Длина установки EL[мм] | 83 |
Примечания
| Замечания | | MS = установленный диапазон измерения . | | Значения точности применимы к текущей воде. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
