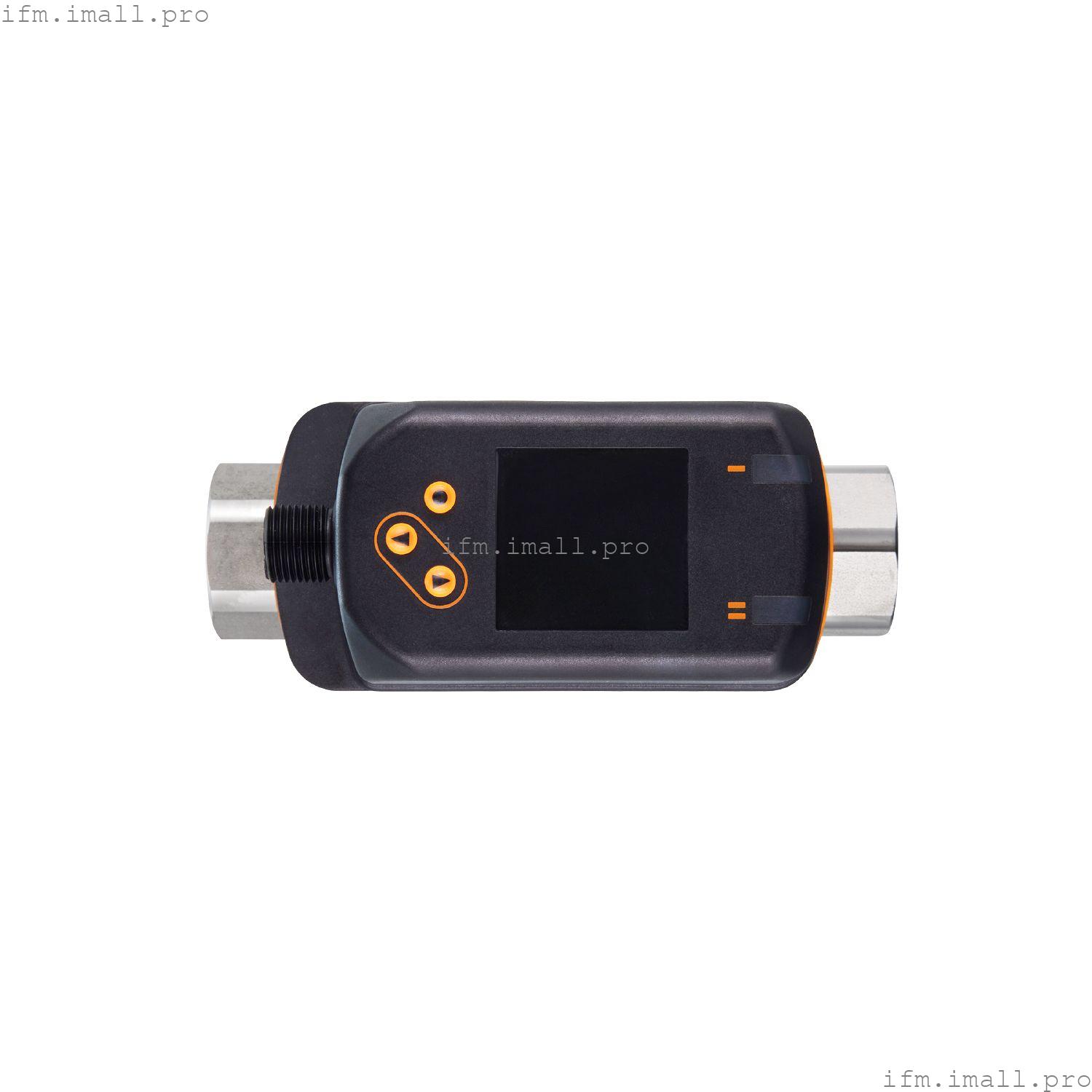

IFM SV5614
SVN12XXX50KG/US-100
Вихревой расходомер с дисплеем
- Надежное обнаружение потока и температуры среды
- Точный линеаризованный аналоговый выход
- Дисплей можно вращать для оптимального выравнивания
- Четко читаемый цветной дисплей с изменением цвета красный/зеленый
- Подходит для воды, деионизированной воды и охлаждающей воды
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 2 |
| Диапазон измерения | | 32...634 г/ ч | 0.55...10.55 gpm |
|
| Технологическое подключение | резьбовое соединение 1/2 " NPT с внутренней резьбой DN10 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | вода; растворы гликоля; охлаждающие жидкости |
| температура среды[°F] | 14...194 |
| Номинальное давление | |
| Примечание о номинальном давлении | |
| MAWP для решений согласно CRN[бар] | 4.8 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 30 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 3 |
| Принцип измерения | Вихрь |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 2 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 32...634 г/ ч | 0.55...10.55 gpm |
|
| Диапазон отображения | |
| Разрешение | |
| Аналоговая начальная точка ASP | |
| Аналоговая конечная точка AEP | | 126...634 г/ ч | 2,1 ...10,55 gpm |
|
| В шагах | |
| Измерение динамики | 1:20 |
| Контроль температуры |
|---|
| Диапазон измерения[°F] | 14...194 |
| Диапазон отображения[°F] | -22...230 |
| Разрешение[°F] | 1 |
| Аналоговая начальная точка[°F] | 14...158 |
| Аналоговая конечная точка[°F] | 50...194 |
| В шагах[°F] | 1 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± 2 % MEW; (вода) |
| Повторяемость | ± 0,5 % MEW |
| Контроль температуры |
|---|
| Точность[К] | ± 1 |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 1; (dAP = 0) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 6 |
Программное обеспечение/программирование
| Опции настройки параметров | Демпфирование аналогового выхода dAA; Блок индикации |
Условия эксплуатации
| Температура окружающей среды[°F] | 32...140 |
| Примечание по температуре окружающей среды | | температура среды < 176 °F | | температура среды < 194 °F: 32...122 °F |
|
| Температура хранения[°F] | -4...176 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 5 g (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | с водой / 10...50 Гц 1 мм | | с водой / 50...2000 Гц 2 г |
|
| MTTF[годы] | 342 |
| Одобрение UL | |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 466 |
| Корпус | прямоугольный |
| Размеры[мм] | 119 x 45 x 72 |
| Материалы | нержавеющая сталь (316L/1.4404); PC; PBT+PC-GF30; PPS; TPE-U |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); ETFE; PA 6T; PPS; FKM |
| Момент затяжки[Нм] | 30 |
| Технологическое подключение | резьбовое соединение 1/2 " NPT с внутренней резьбой DN10 |
Дисплеи/элементы управления
| Дисплей | | цветной дисплей 1,44 дюйма, 128 x 128 пикселей | | 2 x LED желтого цвета |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
