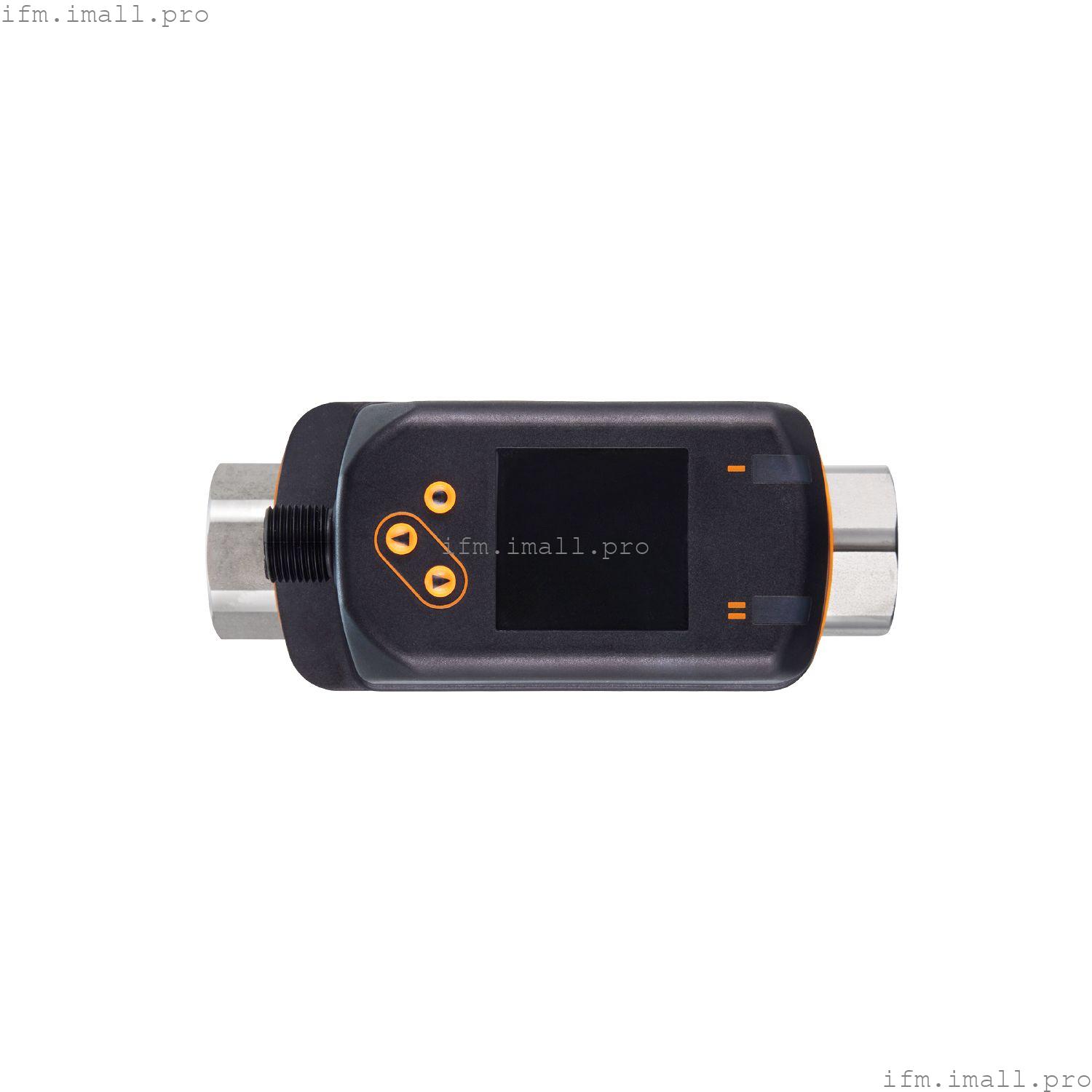

IFM SV5204
SVR12XXX50KG/US-100
Вихревой расходомер с дисплеем
- Надежное обнаружение потока и температуры среды
- Точный линеаризованный аналоговый выход
- Дисплей можно вращать для оптимального выравнивания
- Четко читаемый цветной дисплей с изменением цвета красный/зеленый
- Подходит для воды, деионизированной воды и охлаждающей воды
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 2 |
| Диапазон измерения | | 2...40 л/мин | 0,12...2,4 м3/ч |
|
| Технологическое подключение | резьбовое соединение G 1/2 внутренняя резьба DN10 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | вода; растворы гликоля; охлаждающие жидкости |
| температура среды[°C] | -10...90 |
| Номинальное давление | |
| Примечание о номинальном давлении | |
| MAWP для решений согласно CRN[бар] | 4.8 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 30 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 3 |
| Принцип измерения | Вихрь |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 2 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 2...40 л/мин | 0,12...2,4 м3/ч |
|
| Диапазон отображения | | 0...48 л/мин | 0...2,88 м3/ч |
|
| Разрешение | |
| Аналоговая начальная точка ASP | | 0...32 л/мин | 0...1,92 м3/ч |
|
| Аналоговая конечная точка AEP | | 8...40 л/мин | 0,48...2,4 м3/ч |
|
| В шагах | |
| Измерение динамики | 1:20 |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | -10...90 |
| Диапазон отображения[°C] | -30...110 |
| Разрешение[°C] | 0.5 |
| Аналоговая начальная точка[°C] | -10...70 |
| Аналоговая конечная точка[°C] | 10...90 |
| В шагах[°C] | 0.5 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± 2 % MEW; (вода) |
| Повторяемость | ± 0,5 % MEW |
| Контроль температуры |
|---|
| Точность[К] | ± 1 |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 1; (dAP = 0) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 6 |
Программное обеспечение/программирование
| Опции настройки параметров | Демпфирование аналогового выхода dAA; Блок индикации |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Примечание по температуре окружающей среды | | температура среды < 80 °C | | температура среды < 90 °C: 0...50 °C |
|
| Температура хранения[°C] | -20...80 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Одобрение CPA | | номер модели | 001VO | | класс точности | - | | максимально допустимая погрешность | ± 2 % FS | | Q (мин) | 0,15 м3/ч | | Q (t) | 0,48 м3/ч | | Q (макс.) | 2,4 м3/ч |
|
| Ударопрочность | | DIN EN 60068-2-27 | 5 g (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | с водой / 10...50 Гц 1 мм | | с водой / 50...2000 Гц 2 г |
|
| MTTF[годы] | 342 |
| Одобрение UL | |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 440 |
| Корпус | прямоугольный |
| Размеры[мм] | 110 x 45 x 72 |
| Материалы | нержавеющая сталь (316L/1.4404); PC; PBT+PC-GF30; PPS; TPE-U |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); ETFE; PA 6T; PPS; FKM |
| Момент затяжки[Нм] | 30 |
| Технологическое подключение | резьбовое соединение G 1/2 внутренняя резьба DN10 |
Дисплеи/элементы управления
| Дисплей | | цветной дисплей 1,44 дюйма, 128 x 128 пикселей | | 2 x LED желтого цвета |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
