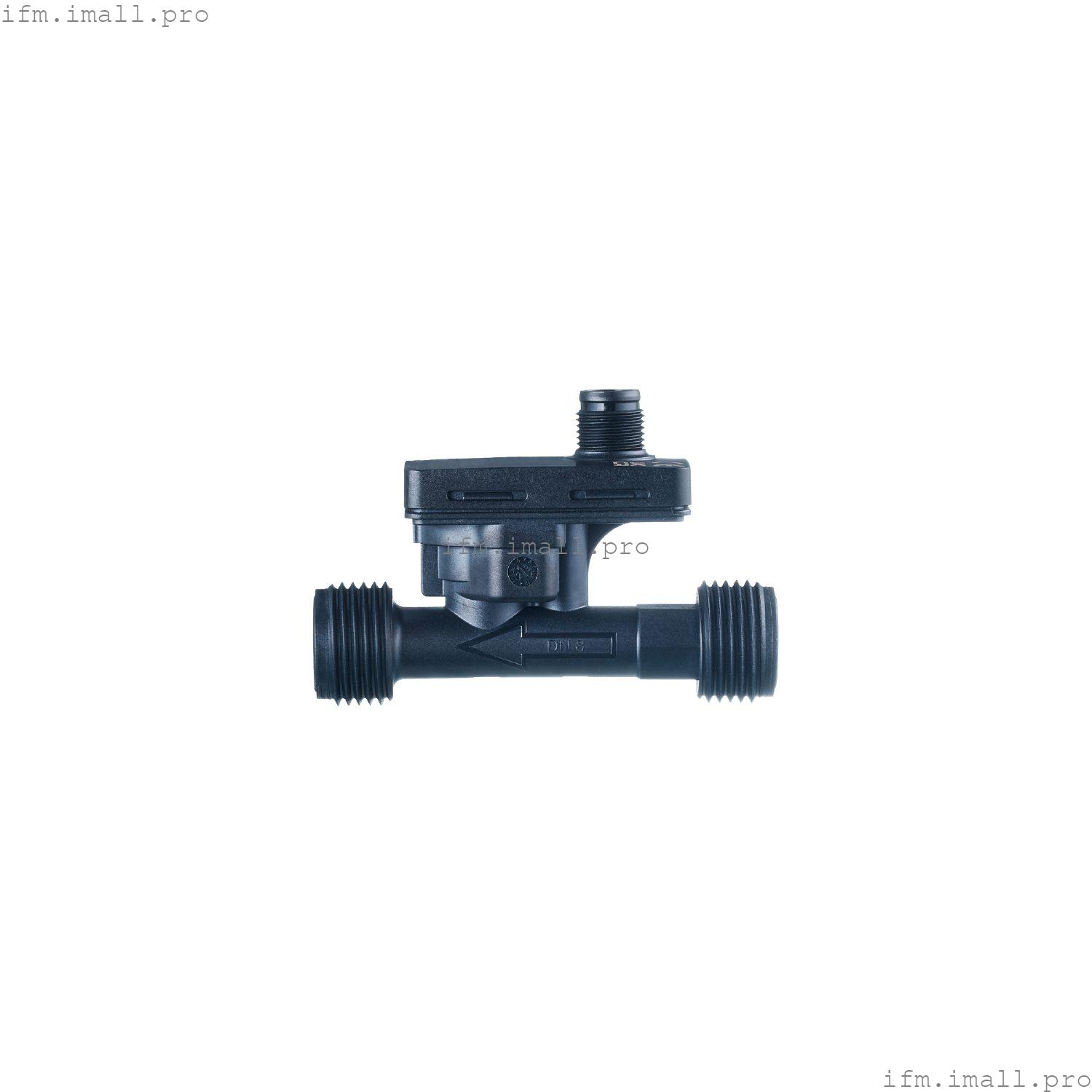

IFM SV4151
SVR12XGXD0KG/US
Вихревой расходомер
- Надежное обнаружение потока и температуры среды
- Точный линеаризованный аналоговый выход
- Подходит для сверхчистой воды, воды и сред на водной основе
- Прочные и надежные благодаря устойчивому к гидролизу пластику
- Высокая точность контроля расхода и температуры
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0,9...15 л/мин | 0,133...2,21 м/с |
|
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба DN8 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000; (согласно DIN EN 60751, класс B) |
| Применение | для промышленного применения |
| установка | подключение к трубе с помощью переходника |
| Среда | сверхчистая вода; вода |
| температура среды[°C] | 0...125 |
| Минимальное давление разрыва | |
| Обратите внимание на min. давление разрыва | |
| Номинальное давление | |
| Примечание о номинальном давлении | |
Электрические характеристики
| Рабочее напряжение[В] | 8... 33 постоянного тока |
| Потребляемый ток[мА] | < 5 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Время задержки включения[с] | < 2 |
| Принцип измерения | Вихрь |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (Q [л/мин] = 0,938 x (I - 4 мА)) |
| Макс. нагрузка[Ом] | < (Ub - 8 V) / 20 mA; Ub = 24 V: 800 |
Диапазон измерения/установки
| Диапазон измерения | | 0,9...15 л/мин | 0,133...2,21 м/с |
|
| Контроль температуры |
|---|
| Внутренний датчик температуры нагрева | 1 К/мВт |
| Диапазон измерения[°C] | 0...125 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (вода) |
| Повторяемость | 0,2; (% от конечного значения) |
| Контроль температуры |
|---|
| Точность[К] | ± 0,3 ± 0,005 x T |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.34; (Т09) |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | < 10 / < 30 |
Условия эксплуатации
| Температура окружающей среды[°C] | -15...85 |
| Примечание по температуре окружающей среды | | температура среды> 0 °C: -40...85 |
|
| Температура хранения[°C] | -40...85 |
| Защита | IP 65 |
| Кавитация | P (абс.) разряд / P (разница) > 5,5 для предотвращения кавитации |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 30 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | с водой / 10...61 Гц 1 мм | | с водой / 61...2000 Гц 2 г |
|
| MTTF[годы] | 395.9 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 68.95 |
| Корпус | прямоугольный |
| Размеры[мм] | 77 x 30,2 x 52,6 |
| Материалы | Корпус: PPS 40% стекловолокно; электроника: PC 10% стекловолокно |
| Материалы, контактирующие со средой | датчик: PPSU; Сечение трубы: 40% стекловолокно PPS; Уплотнение: EPDM |
| Момент затяжки[Нм] | 12 |
| Технологическое подключение | резьбовое соединение G 1/2 наружная резьба DN8 |
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
