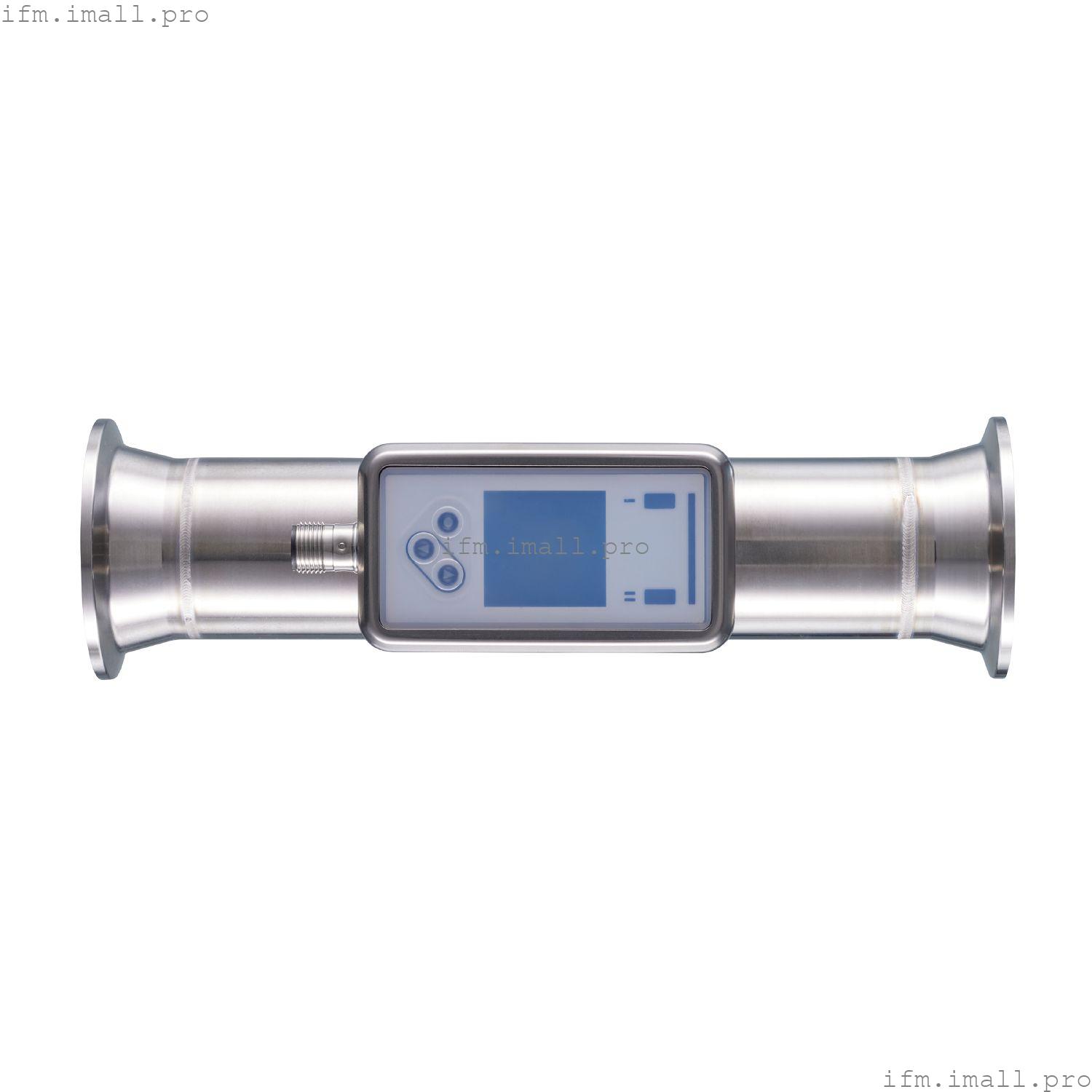

IFM SUH401
SUC50IJBFRKG/US
Ультразвуковой расходомер
- Точное измерение расхода сверхчистой воды, воды и пищевых масел
- Прочная измерительная труба без компонентов из нержавеющей стали обеспечивает высокую устойчивость к средам и постоянную защиту от проникновения
- Высокоточный процесс встроенного измерения исключает любое влияние различной толщины стенок и материалов труб
- Светодиод рабочего состояния сигнализирует о состоянии датчика и позволяет делать выводы о качестве процесса
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Диапазон измерения | | 5...1000 л/мин | 0,3...60 м3/ч | 79...15850 gph | 1.32...264.18 gpm |
|
| Номинальный диаметр | DN50 (2 “) |
| Технологическое подключение | Зажим 2" DIN 32676 серии C (ASME BPE) |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | сверхчистая вода; вода; гидросодержащие среды; пищевые масла |
| Примечание о среде | | водная среда: для сред с содержанием добавок > 10 % единственным доступным значением является повторяемость | | пищевые масла: пальмовое масло, соевое масло, рапсовое масло, подсолнечное масло, арахисовое масло, оливковое масло и другие |
|
| температура среды | |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Стойкость к вакууму[мбар] | -1000 |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 75 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 5 |
| Принцип измерения | ультразвуковой |
Входы/выходы
| Общее количество входов и выходов | 2 |
Входы
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | | OUT1 | сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения сумматора; частотный сигнал; IO-Link | | OUT2 | сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения сумматора; аналоговый сигнал |
|
| Электрическое исполнение | PNP/NPN |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Импульсный выход | измеритель расхода |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| Аналоговый |
|---|
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Цифровой |
|---|
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 0...10000 |
Диапазон измерения/установки
| Диапазон измерения | | 5...1000 л/мин | 0,3...60 м3/ч | 79...15850 gph | 1.32...264.18 gpm |
|
| Диапазон отображения | | -1200...1200 л/мин | -72...72 м3/ч | -19020...19020 gph | -317...317 gpm |
|
| Разрешение | | 0,1 л/мин | 0,001 м3/ч | 1 gph | 0,01 gpm |
|
| Заданное значение SP | | 10,5...1000 л/мин | 0,63...60 м3/ч | 166...15850 gph | 2.77...264.17 gpm |
|
| Точка сброса rP | | 5,3...994,8 л/мин | 0,318...59,688 м3/ч | 84...15768 gph | 1,4...262,8 gpm |
|
| Аналоговая начальная точка ASP | | -1000...800 л/мин | -60...48 м3/ч | -15850...12680 gph | -264,17...211,34 gpm |
|
| Аналоговая конечная точка AEP | | -800...1000 л/мин | -48...60 м3/ч | -12680...15850 gph | -211,34...264,17 gpm |
|
| Отсечка низкого расхода LFC | | 5...50 л/мин | 0,3...3 м3/ч | 79...793 г/ ч | 1.32...13.21 gpm |
|
| Конечная точка частоты, FEP | | 200,6...1000 л/мин | 12,037...60 м3/ч | 3180...15850 gph | 53...264,17 gpm |
|
| Частота в конечной точке FRP[Гц] | 1...10000 |
| Объемный контроль расхода количественный |
|---|
| Длина импульса[с] | 0.002...2 |
| Значение импульса | 0,1...99990000 л; 0,026...26414563,515 галлона |
| Контроль температуры |
|---|
| Диапазон измерения | |
| Диапазон отображения | | -44...124 °C | -47,2 ...255,2 °F |
|
| Разрешение | |
| Заданное значение SP | | -19,6...100 °C | -3,2...212 °F |
|
| Точка сброса rP | | -20...99,6 °C | -4...211,2 °F |
|
| Аналоговая начальная точка | |
| Аналоговая конечная точка | |
| Начальная точка частоты, FSP | |
| Конечная точка частоты, FEP | |
| Частота в конечной точке FRP[Гц] | 1...10000 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | | пищевые масла | ± (5,0 % MW + 1,0 % MEW) | | вода | ± (1,0 % MW + 0,5 % MEW) |
|
| Повторяемость | ± 0,2 % MEW |
| Контроль температуры |
|---|
| Точность[К] | ± 2,5 (Q > 5 % MEW) |
| Температурный коэффициент[% диапазона / 10 K] | 0,2 |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | < 0.25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | 5,7 / 86 |
Программное обеспечение/программирование
| диагностические функции | определение направления потока; качество сигнала |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1.3 |
| Стандарт SDCI | IEC 61131-9: 2013-07 |
| Профили | | BLOB | Передача двоичного большого объекта | | Common - I&D | Идентификация и диагностика |
|
| Требуемый тип порта master | A |
| Данные процесса аналог. | 3 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 9.6 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| сумматор | 32 | | Контроль расхода | 32 | | Контроль температуры | 32 | | Статус | 4 | | Вывод 1 | 1 | | Вывод 2 | 1 |
|
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1753 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 69K |
Испытания/сертификаты
| ЭМС | |
| Одобрение CPA | | номер модели | 003US | | класс точности | 1,5 |
|
| Ударопрочность | | DIN IEC 68-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 160 |
| Одобрение UL | | Одобрение UL номер | I033 | | Номер файла UL | E174189 |
|
| Директива по Оборудованию под давлением | может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 936.1 |
| Корпус | прямоугольный |
| Длина впускной трубы | 5 x DN |
| Длина выходной трубы | 1 x DN |
| Размеры[мм] | 220 x 63,9 x 92,6 |
| Материалы | корпус: нержавеющая сталь (316L / 1.4404); Дисплей: PFA; Индикатор уплотнения: FKM; разъем: PBT |
| Материалы, контактирующие со средой | Сечение трубы: нержавеющая сталь (316L/1.4404) |
| Номинальный диаметр | DN50 (2 “) |
| Технологическое подключение | Зажим 2" DIN 32676 серии C (ASME BPE) |
| Технологическое соединение, подходящее для стандартных труб | 2" / Ø 50,8 мм x 1,65 мм (DIN 11866 серия C); (DIN EN 10357 серия D) |
| Характеристики поверхности Ra/Rz деталей, контактирующих со средой | ≤ 0,8 мкм / 32 мкин |
Дисплеи/элементы управления
| Дисплей | | цветной дисплей 1,44 дюйма, 128 x 128 пикселей | | Функция переключения | 2 x LED желтого цвета | | диагностика | 1 x LED, трехцветный |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений | | импульсный сигнал и сумматорный сигнал доступны только для одного из двух выходов | | указания по точности соблюдаются во всей области применения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; Контакты: позолоченные |
