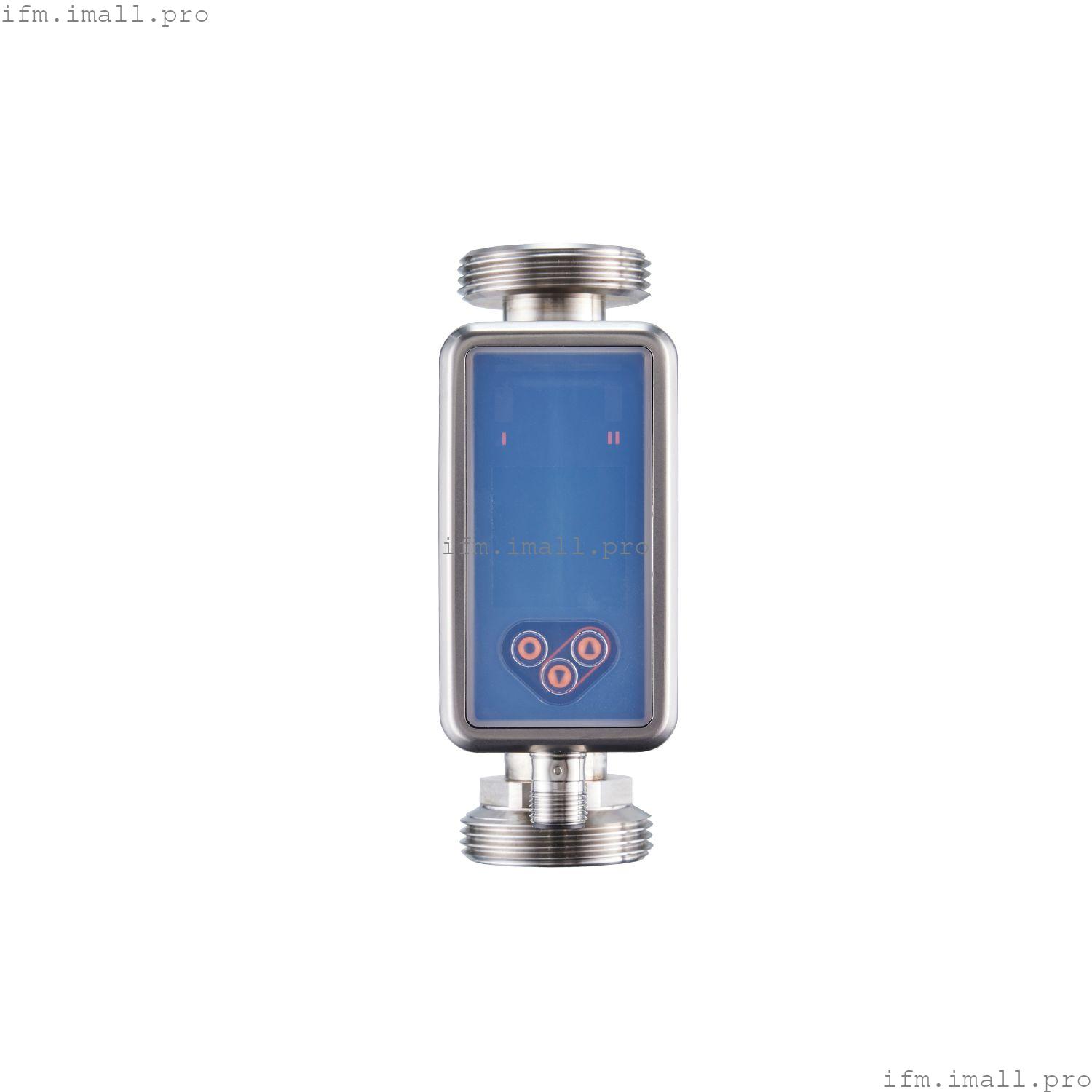

IFM SU9030
SUR54XFBFRKG/US
Ультразвуковой расходомер
- Точное измерение расхода сверхчистой воды, воды, масел и гликолевых растворов
- Прочная измерительная труба без компонентов из нержавеющей стали обеспечивает высокую устойчивость к средам и постоянную защиту от проникновения
- Высокоточный процесс встроенного измерения исключает любое влияние различной толщины стенок и материалов труб
- Светодиод рабочего состояния сигнализирует о состоянии датчика и позволяет делать выводы о качестве процесса
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Купить IFM SU9030 SUR54XFBFRKG/US или получить консультацию Вы можете по указанным ниже Контактам
Технические характеристики
Характеристики продукта
| Диапазон измерения |
| ||||
| Технологическое подключение | резьбовое соединение G 1 наружная резьба 1/4 DN32 |
Применение
| Специальная функция | Позолоченные контакты | |||
| Среда | сверхчистая вода; вода; водные среды; растворы гликоля; масла; охлаждающие жидкости | |||
| Примечание о среде |
| |||
| температура среды[°C] | -20...100 | |||
| Минимальное давление разрыва |
| |||
| Номинальное давление |
| |||
| Стойкость к вакууму[мбар] | -1000 |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 75 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 5 |
| Принцип измерения | ультразвуковой |
Входы
| Входные данные | сброс счетчика |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; сигнал переключения сумматора |
| Электрическое исполнение | PNP/NPN |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 0...10000 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель расхода |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения |
| ||||
| Диапазон отображения |
| ||||
| Разрешение |
| ||||
| Заданное значение SP |
| ||||
| Точка сброса rP |
| ||||
| Аналоговая начальная точка ASP |
| ||||
| Аналоговая конечная точка AEP |
| ||||
| Отсечка низкого расхода LFC |
| ||||
| Конечная точка частоты, FEP |
| ||||
| Частота в конечной точке FRP[Гц] | 1...10000 |
| Объемный контроль расхода количественный | |
|---|---|
| Длина импульса[с] | 0.002...2 |
| Значение импульса | 0,02...99990000 I |
| Контроль температуры | |
|---|---|
| Диапазон измерения[°C] | -20...100 |
| Диапазон отображения[°C] | -44...124 |
| Разрешение[°C] | 0.1 |
| Заданное значение SP[°C] | -19.6...100 |
| Точка сброса rP[°C] | -20...99.6 |
| Аналоговая начальная точка[°C] | -20...76 |
| Аналоговая конечная точка[°C] | 4...100 |
| Начальная точка частоты, FSP[°C] | -20...76 |
| Конечная точка частоты, FEP[°C] | 4...100 |
| Частота в конечной точке FRP[Гц] | 1...10000 |
Точность/отклонения
| Контроль расхода | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Точность (в диапазоне измерений) |
| ||||||||
| Повторяемость | ± 0,2 % MEW |
| Контроль температуры | |
|---|---|
| Точность[К] | ± 2,5 (Q > 5 % MEW) |
| Температурный коэффициент[% диапазона / 10 K] | 0,2 |
Время отклика
| Контроль расхода | |
|---|---|
| Время отклика[с] | < 0.25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры | |
|---|---|
| Динамический отклик T05 / T09[с] | 5,7 / 86 |
Программное обеспечение/программирование
| диагностические функции | определение направления потока; качество сигнала |
Интерфейсы
| Коммуникационный интерфейс | IO-Link | ||||||||||||||
| Тип передачи | COM2 (38,4 кбод) | ||||||||||||||
| IO-Link версия | 1.1.3 | ||||||||||||||
| Стандарт SDCI | IEC 61131-9: 2013-07 | ||||||||||||||
| Профили |
| ||||||||||||||
| Требуемый тип порта master | A | ||||||||||||||
| Данные процесса аналог. | 3 | ||||||||||||||
| Данные процесса бинарн. | 2 | ||||||||||||||
| Мин. время цикла процесса[мс] | 9.6 | ||||||||||||||
| Данные процесса IO-Link (циклические) |
| ||||||||||||||
| Поддерживаемые идентификаторы устройств |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС |
| ||
| Ударопрочность |
| ||
| Устойчивость к вибрации |
| ||
| MTTF[годы] | 160 | ||
| Одобрение UL |
| ||
| Директива по Оборудованию под давлением | может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 607.55 |
| Корпус | прямоугольный |
| Тип крепления | длина входной трубы 5xDN; длина выходной трубы 1xDN |
| Размеры[мм] | 130 x 48 x 69,5 |
| Материалы | корпус: нержавеющая сталь (316L / 1.4404); Дисплей: PFA; Индикатор уплотнения: FKM; разъем: PBT |
| Материалы, контактирующие со средой | Секция трубы: нержавеющая сталь (316L/1.4404); Уплотнение технологического соединения: армированное волокно NBR Плоское уплотнение |
| Технологическое подключение | резьбовое соединение G 1 наружная резьба 1/4 DN32 |
| Характеристики поверхности Ra/Rz деталей, контактирующих со средой | Ra < 1,25 мкм |
Дисплеи/элементы управления
| Дисплей |
| ||||||
| Блок отображения | л/мин; л/ч; м3/ч; м/с |
Аксессуары
| Объем поставки |
|
Примечания
| Замечания |
| ||||
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
