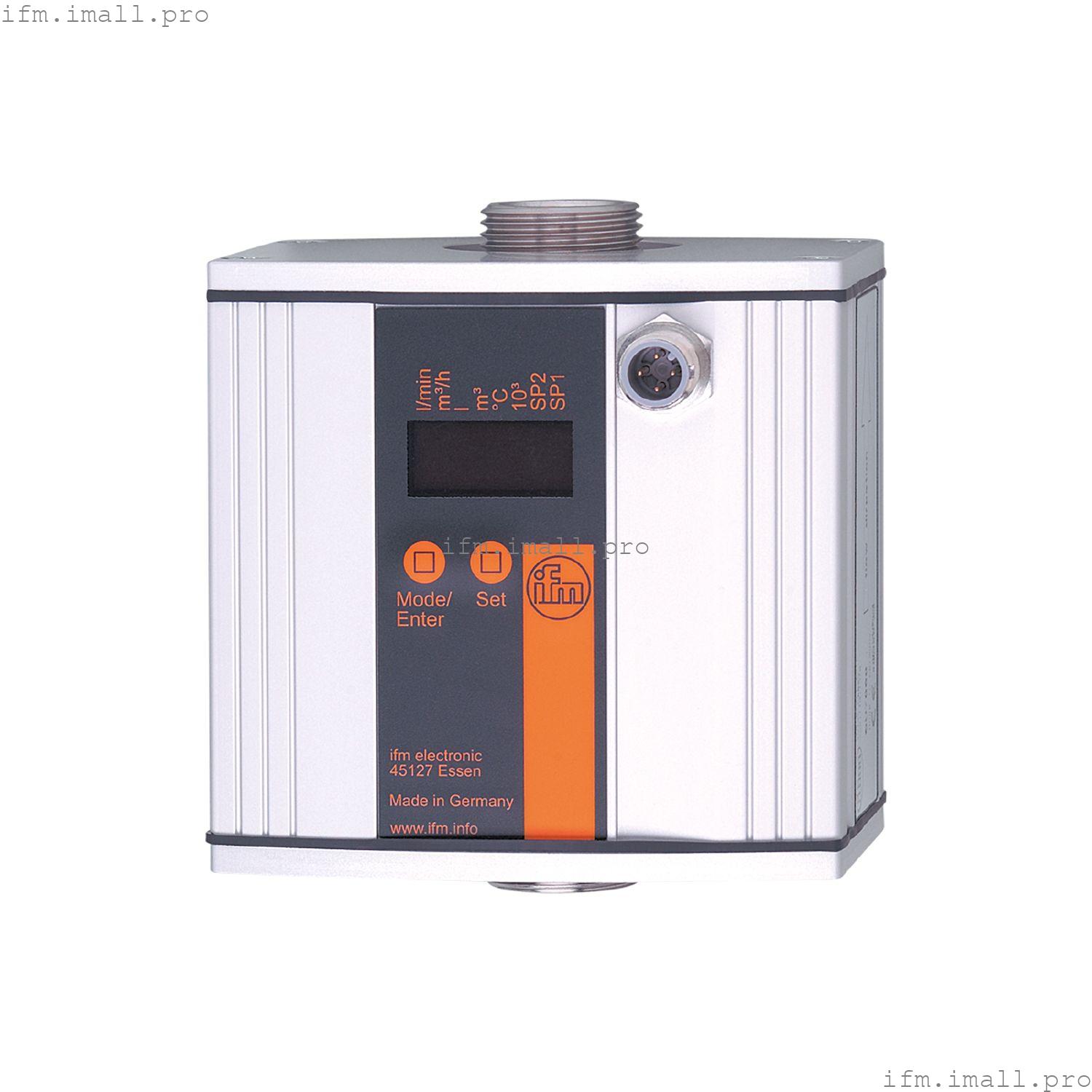

IFM SU7200
SUR34HGBFPKG/W/US-100-IPF
Ультразвуковой расходомер
- Надежное обнаружение потока и температуры среды
- Подходит для водных, масляных и гликолевых растворов
- Для установки в трубы
- С двумя программируемыми коммутационными выходами
- Четко видимый 4-разрядный светодиодный дисплей
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения | | 0...50 л/мин | 0 ...13,2 gpm |
|
| Технологическое подключение | резьбовое соединение G 3/4 наружная резьба плоское уплотнение |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| установка | подключение к трубе с помощью переходника |
| Среда | вода; растворы гликоля; охлаждающие жидкости; масла |
| Примечание о среде | | низковязкие масла с вязкостью: 7...40 мм2/с (40 °C) | | высоковязкие масла с вязкостью: 30...68 мм2/с (40 °C) |
|
| температура среды[°C] | -10...80 |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 19...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | 100 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 10 |
| Принцип измерения | ультразвуковой |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250; (на выход) |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0...50 л/мин | 0 ...13,2 gpm |
|
| Диапазон отображения | | 0...60 л/мин | 0 ...15,9 gpm |
|
| Разрешение | |
| Заданное значение SP | | 0,1...50 л/мин | 0,04...13,22 gpm |
|
| Точка сброса rP | | 0...49,9 л/мин | 0...13.18 gpm |
|
| Максимальный расход[л/мин] | 60 |
| В шагах | |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | -10...80 |
| Разрешение[°C] | 0.2 |
| Заданное значение SP[°C] | -9.8...80 |
| Точка сброса rP[°C] | -10...79.8 |
| В шагах[°C] | 0.2 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | вода: < ± (3 % MW + 0,2 % MEW); гликоль (35 %), масло (вязкость 68 мм2/с при 40 °C): < ± (5 % MW + 0,5 % MEW) |
| Повторяемость | 0,1 л/мин (0,025 gpm) |
| Контроль температуры |
|---|
| Точность[К] | 0,2 |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.25; (dAP = 0) |
| Время задержки программируемое dS, dr[с] | 0...50 |
| Значение процесса демпфирования dAP[с] | 0...1 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 70 (Q> 5 л/мин); (вода) |
Программное обеспечение/программирование
| Опции настройки параметров | Контроль расхода; Контроль температуры |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Одобрение CPA | | номер модели | 001US | | класс точности | 3 | | максимально допустимая погрешность | - | | Q (мин) | 0,5 м3/ч | | Q (t) | - | | Q (макс.) | 3 м3/ч |
|
| Ударопрочность | | DIN IEC 68-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 246 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 1535.5 |
| Корпус | прямоугольный |
| Размеры[мм] | 110 x 100 x 80,5 |
| Материалы | корпус: анодированный AlMgSi0,5; Уплотнение: FKM; PA 6.6; защитная пленка: PA |
| Материалы, контактирующие со средой | Секция трубы: нержавеющая сталь (316L/1.4404); Уплотнение технологического соединения: армированное волокно NBR Плоское уплотнение; FKM; PES |
| Технологическое подключение | резьбовое соединение G 3/4 наружная резьба плоское уплотнение |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 4 светодиода зеленого цвета (л/мин, м3/ч, галлон/мин, галлон/ч) | | Блок отображения | 2 светодиода желтого цвета (° C / °F) | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | л/мин; м3/ч; gpm; gph; °C; °F |
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | переходник для трубы: 1 x R1/2, нержавеющая сталь, E40178 | | переходник для трубы: 1 x 1/2 " NPT, нержавеющая сталь, E40191 | | переходник для трубы: 1 x R1/2, латунь, E40151 | | переходник для трубы: 1 x 1/2 " NPT, латунь, E40154 |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений | | уплотнение: только с помощью прилагаемых уплотнений Centellen |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: латунь с покрытием из оптического сплава; Контакты: позолоченные |
