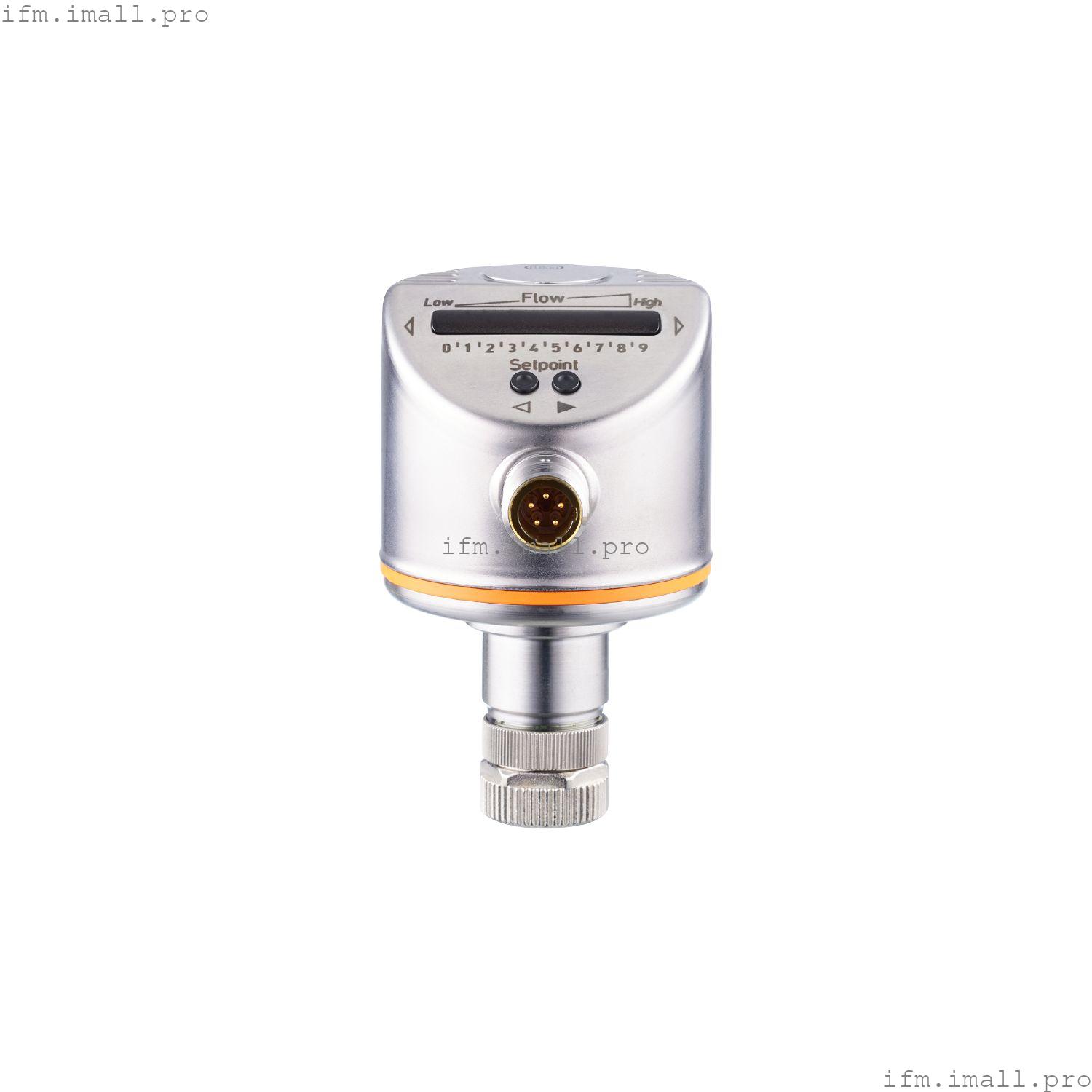

IFM SR5906
SRM12XXAKOW/LS-100-IRF
Контрольный монитор для датчиков расхода
- Надежный мониторинг жидкостей и газов в трубах
- Для подключения датчиков расхода с большой глубиной погружения
- Для датчиков из керамики, высококачественной нержавеющей стали и титана
- Простая настройка точек переключения для быстрой настройки
- Светодиодная гистограмма для индикации точки переключения и потока
Технические характеристики
Применение
| Применение | Контроль расхода; Мониторинг проводов |
Электрические характеристики
| Частота переменного тока[Гц] | 47...63 |
| Допуск рабочего напряжения[%] | -15...10 |
| Рабочее напряжение[В] | 90... 240 В переменного тока |
| Макс. потребляемая мощность[ВА] | 3.5 |
| Класс защиты | II |
| Защита от обратной полярности | нет |
| Время задержки включения[с] | 10 |
| Количество каналов | 1 |
Выходы
| Электрическое исполнение | реле |
| Допустимая нагрузка на контакт | 3 А (250 В переменного тока / 30 В постоянного); (количество циклов переключения при нагрузке 3 А: 100 000; тип отключения: нормально разомкнутый) |
| Циклы переключения (механические) | 20_Миллионов |
| Функция переключения контроля расхода | выходные переключатели при наличии потока: ВКЛЮЧЕНО для выходной функции = нормально открыто / ВЫКЛЮЧЕНО для выходной функции = нормально закрыто |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Программное обеспечение/программирование
| Регулировка точки переключения | кнопка |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Защита | IP 67; (с подключенным датчиком) |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 30 г (6 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 2 g (55...2000 Гц) |
|
| MTTF[годы] | 209 |
Механические данные
| Вес[г] | 244.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 50 / L = 83 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (304/1.4301); ПК; PBT-GF20; EPDM/X; латунь |
Дисплеи/элементы управления
| Дисплей | | функция | Светодиод, гистограмма | | состояние переключения | Светодиод, мигающий оранжевым цветом в случае обрыва провода |
|
Примечания
| Замечания | | Подключение датчика расхода без защиты от короткого замыкания / обратной полярности. | | Датчик расхода должен быть напрямую подключен к контрольному монитору. | | Подключение с помощью удлинительных кабелей не допускается. | | Рекомендация Проверьте безопасную работу устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x 1/2"; кодировка: C |
