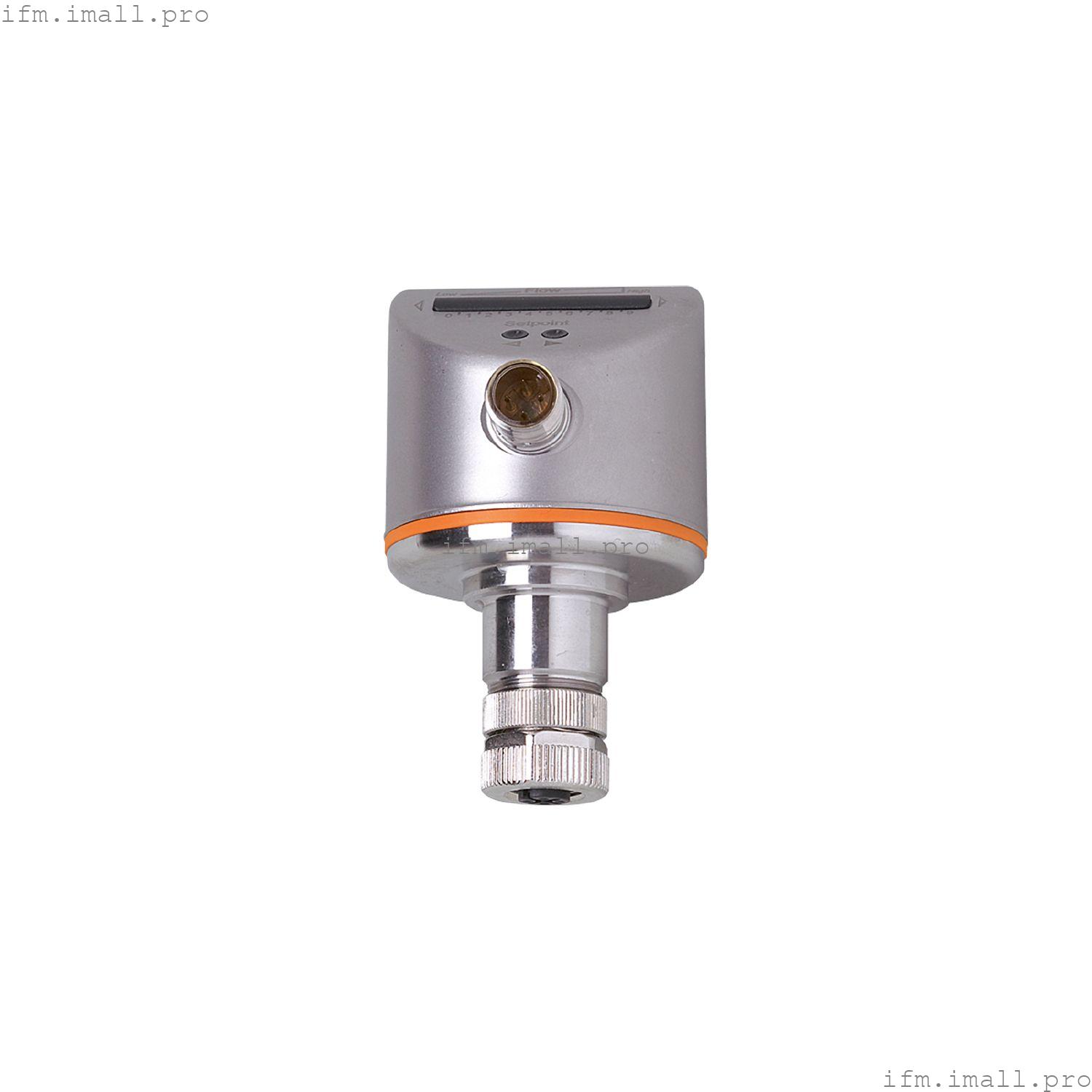

IFM SR5900
SRM12XXBFPKG/
Контрольный монитор для датчиков расхода
- Надежный мониторинг жидкостей и газов в трубах
- Для подключения датчиков расхода с большой глубиной погружения
- Для датчиков из керамики, высококачественной нержавеющей стали и титана
- Простая настройка точек переключения для быстрой настройки
- Светодиодная гистограмма для индикации точки переключения и потока
Технические характеристики
Применение
| Применение | Контроль расхода; Мониторинг проводов |
Электрические характеристики
| Рабочее напряжение[В] | 19...36 постоянного тока |
| Потребляемый ток[мА] | < 70 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 10 |
| Количество каналов | 1 |
Выходы
| Электрическое исполнение | PNP |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Функция переключения контроля расхода | выходные переключатели при наличии потока: ВКЛЮЧЕНО для выходной функции = нормально открыто / ВЫКЛЮЧЕНО для выходной функции = нормально закрыто |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Программное обеспечение/программирование
| Регулировка точки переключения | кнопка |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Защита | IP 67; (с подключенным датчиком) |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 30 г (6 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 5 g (55...2000 Гц) |
|
| MTTF[годы] | 342 |
Механические данные
| Вес[г] | 225.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 50 / L = 83 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (304/1.4301); ПК; PBT-GF20; EPDM/X; латунь |
Дисплеи/элементы управления
| Дисплей | | функция | Светодиод, гистограмма | | состояние переключения | Светодиод, мигающий оранжевым цветом в случае обрыва провода |
|
Примечания
| Замечания | | Подключение датчика расхода без защиты от короткого замыкания / обратной полярности. | | Датчик расхода должен быть напрямую подключен к контрольному монитору. | | Подключение с помощью удлинительных кабелей не допускается. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
