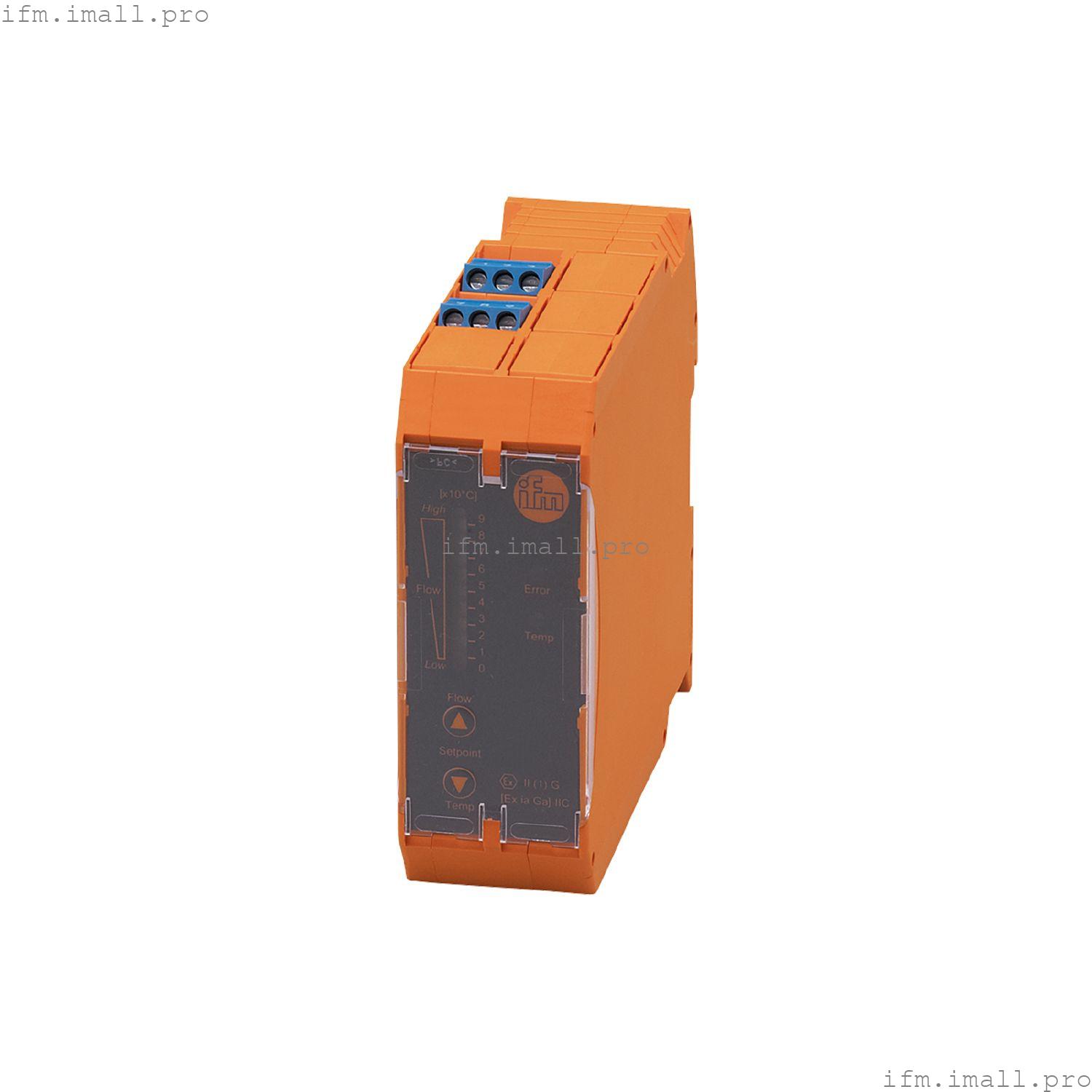

IFM SR307A
VS4000/24VDC/EXI/1G
Контрольный монитор для датчиков расхода
- Для применения во взрывоопасных зонах
- Встроенный мониторинг расхода, температуры и проводов
- Интуитивная настройка точки переключения и среды
- Для подключения искробезопасных датчиков расхода
- Ясно видимый многоцветный светодиодный столбчатый дисплей
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Контроль расхода; Контроль температуры; Контроль проводов |
Электрические характеристики
| Допуск рабочего напряжения[%] | -15...15 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | 100 |
| Защита от обратной полярности | нет |
| Время задержки включения[с] | 10 |
| Количество каналов | 1 |
Выходы
| Работоспособность в случае неисправности | Реле обесточивается в случае следующих неисправностей: обрыв провода, обратная полярность или короткое замыкание кабеля датчика, пониженное напряжение, внутренняя неисправность |
| Электрическое исполнение | реле |
| Допустимая нагрузка на контакт | 4 А (250 В переменного тока cos phi > 0,7); 0,2 А (250 В постоянного тока); 4 А (24 В постоянного тока) |
| Функция переключения контроля расхода | реле находится под напряжением при наличии потока |
| Функция переключения контроль температуры | реле обесточивается при превышении температуры |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Программное обеспечение/программирование
| Регулировка точки переключения | кнопки программирования |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 20 |
| Класс защиты клемм | IP 20 |
Испытания/сертификаты
| Одобрение | CSANe 21ATEX2238; IECEx CSA 21.0044 |
| Маркировка ATEX | ![]() II (1) G [Ex ia Ga] IIC |
| ![]() II (1) G [Ex ia Ga] IIB |
| MTTF[годы] | 124 |
Механические данные
| Вес[г] | 368 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 104,5 x 32,5 x 113,6 |
| Материалы | PA |
Дисплеи/элементы управления
| Дисплей | | неисправность | Светодиод, красный | | функция | Светодиод, гистограмма | | состояние переключения | СВЕТОДИОД, желтый |
|
Примечания
| Замечания | | Внимание: Контрольный монитор должен быть установлен вне опасной зоны. | | Рекомендация Проверьте безопасную работу устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммы: 15 x...2,5 мм2 |
Другие данные
Максимальные значения для цепи управления
| в рейтинге защиты искробезопасность |
[Ex ia Ga] IIC |
[Ex ia Ga] IIB |
[Ex ib Gb] IIC |
[Ex ib Gb] IIB |
| Напряжение [В] |
9.6 |
9.6 |
9.6 |
9.6 |
| Ток [мА] |
332 |
332 |
332 |
332 |
| Мощность [мВт] |
531 |
531 |
531 |
531 |
| Внешняя индуктивность [mH] |
0.3 |
1.2 |
0.3 |
1.2 |
| Внешняя емкость [мкФ] |
3.15 |
25.55 |
3.15 |
25.55 |
