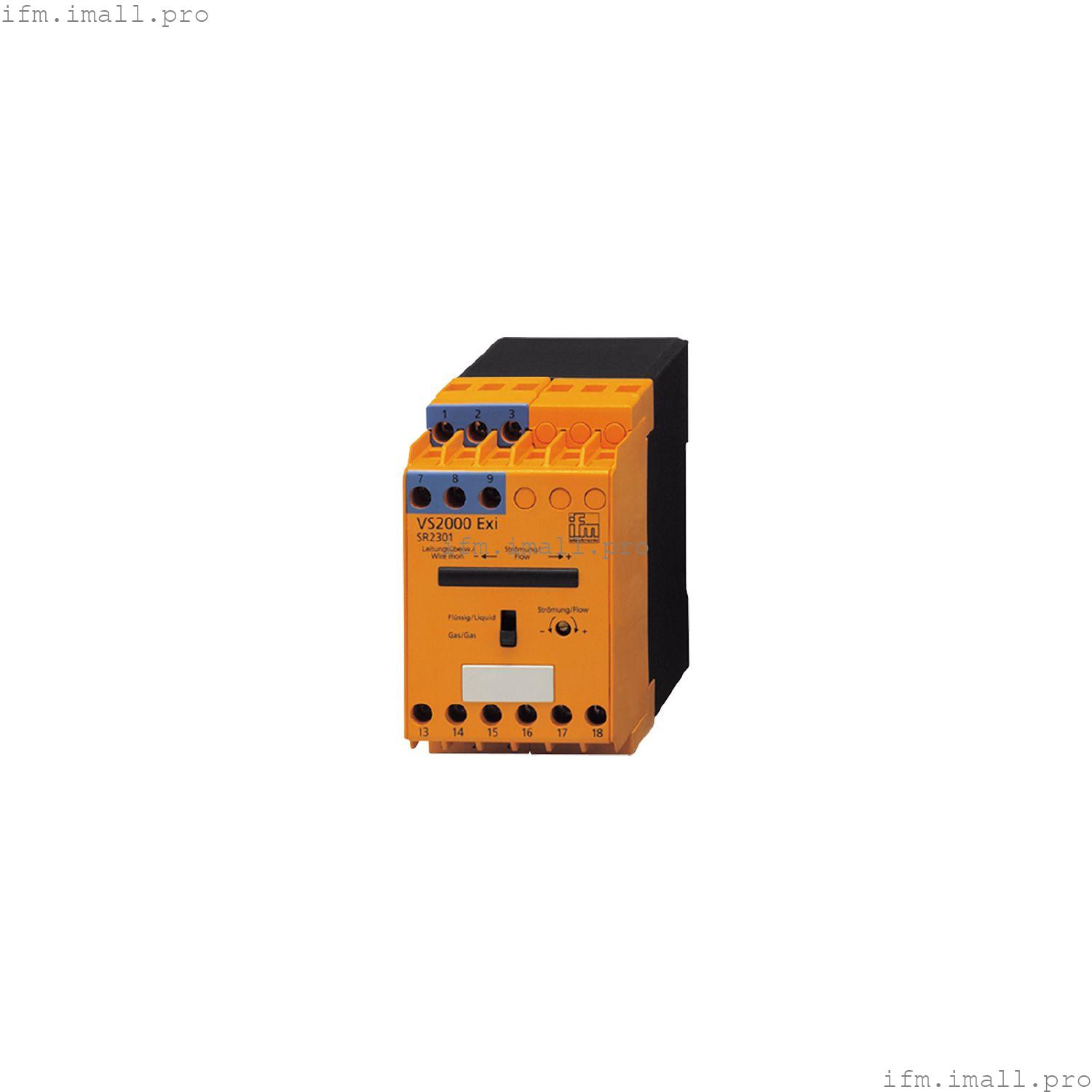

IFM SR2301
VS2000/ 24VDC/EXI/1G
Контрольный монитор для датчиков расхода
- Для применения во взрывоопасных зонах
- Встроенный мониторинг расхода и мониторинг проводов
- Интуитивная настройка точки переключения и среды
- Для подключения искробезопасных датчиков расхода
- Ясно видимый многоцветный светодиодный столбчатый дисплей
Технические характеристики
Применение
| Применение | Контроль расхода; Мониторинг проводов |
Электрические характеристики
| Допуск рабочего напряжения[%] | -10...10 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | 125 |
| Защита от обратной полярности | нет |
| Время задержки включения[с] | 30 |
| Количество каналов | 1 |
Выходы
| Электрическое исполнение | реле |
| Допустимая нагрузка на контакт | 4 А (250 В переменного тока cos phi > 0,7); 0,2 А (250 В постоянного тока); 4 А (24 В постоянного тока) |
| Функция переключения контроля расхода | реле находится под напряжением при наличии потока |
| Функция переключения контроль обрыва провода | реле обесточено в случае обрыва провода |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Программное обеспечение/программирование
| Регулировка точки переключения | потенциометр |
| Выбор жидкостей /газов | скользящий переключатель |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Защита | IP 40 |
| Класс защиты клемм | IP 20 |
Испытания/сертификаты
| Одобрение | PTB 01 ATEX 2075; IECEx PTB 07.0004 |
| Маркировка ATEX | ![]() II (1) G [Ex ia Ga] IIC |
| MTTF[годы] | 231 |
Механические данные
| Вес[г] | 352.5 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 78 x 45 x 120 |
| Материалы | пластмассы |
Дисплеи/элементы управления
| Дисплей | | функция | 11 x LED | | состояние переключения | Светодиод, красный |
|
Примечания
| Замечания | | Внимание: Контрольный монитор должен быть установлен вне опасной зоны. | | Рекомендация Проверьте безопасную работу устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммы: 15 x...2,5 мм2 |
Другие данные
Максимальные значения для цепи управления
| в рейтинге защиты искробезопасность |
[EEx ia] IIC |
[EEx ia] IIB |
[EEx ib] IIC |
[EEx ib] IIB |
| Напряжение [В] |
15.8 |
15.8 |
15.8 |
15.8 |
| Ток [мА] |
84 |
84 |
84 |
84 |
| Мощность [мВт] |
680 |
680 |
680 |
680 |
| Внешняя индуктивность [mH] |
1 |
1 |
1 |
1 |
| Внешняя емкость [мкФ] |
0.205 |
1.7 |
0.205 |
1.7 |
