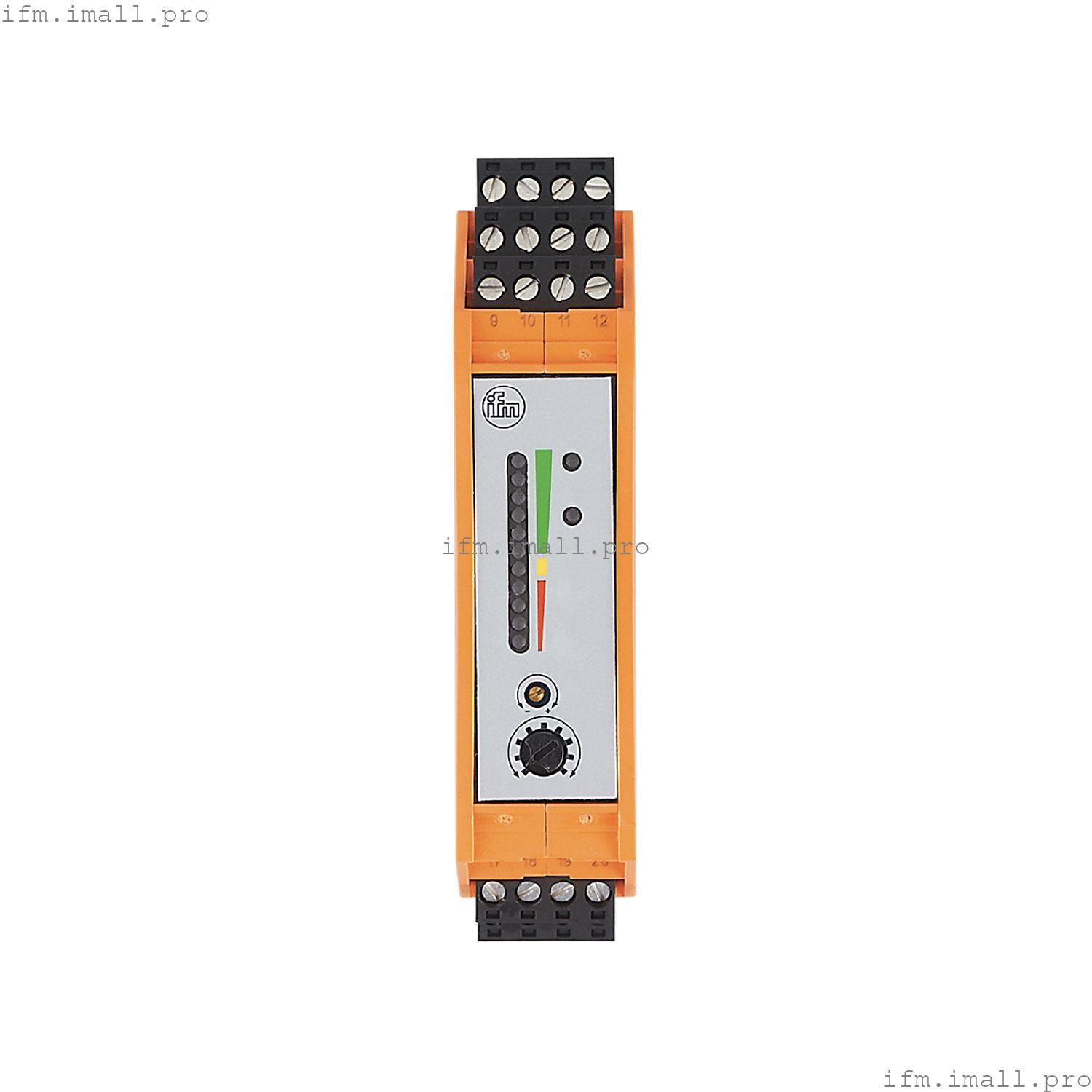

IFM SR0151
VS3000/24VDC
Контрольный монитор для датчиков расхода
- Для подключения датчиков расхода
- Встроенный мониторинг расхода, температуры и проводов
- Регулируемые коммутационные выходы для контроля расхода и температуры
- Ясно видимый многоцветный светодиодный столбчатый дисплей
- выход сигнала через беспотенциальные релейные контакты
Технические характеристики
Применение
| Применение | Контроль расхода; Контроль температуры; Контроль проводов |
Электрические характеристики
| Допуск рабочего напряжения[%] | -20...10 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | 90 |
| Класс защиты | III |
| Защита от обратной полярности | нет |
| Время задержки включения[с] | 10...80; (регулируемые (клеммы 22-23 резисторов с фиксированным значением)) |
| Количество каналов | 1 |
Выходы
| Работоспособность в случае неисправности | При пониженном напряжении все реле обесточиваются; загорается светодиод "НИЗКОЕ НАПРЯЖЕНИЕ / РЕЛЕ ОБРЫВА ПРОВОДА" |
| Электрическое исполнение | реле |
| Допустимая нагрузка на контакт | 4 А (250 В переменного тока / 30 В постоянного тока) |
| Функция переключения контроля расхода | реле находится под напряжением при наличии потока и в течение времени задержки включения |
| Функция переключения контроль температуры | реле включается при превышении температуры |
| Функция переключения контроль обрыва провода | реле обесточивается в случае обрыва провода или короткого замыкания |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Время отклика
Программное обеспечение/программирование
| Регулировка точки переключения | потенциометр |
| Выбор жидкостей /газов | проволочный мост; в комплекте поставки: контроль жидкостей.; для контроля газов: соединительные клеммы 23/24. |
| Настройка точки переключения | потенциометр |
| Диапазон температур[°C] | 40...120 |
| Повторяемость заданной точки переключения[К] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Примечание по температуре окружающей среды | | при наличии достаточного свободного пространства для конвекционного охлаждения |
|
| Защита | IP 20 |
Испытания/сертификаты
Механические данные
| Вес[г] | 234.5 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 100 x 25 x 103,5 |
| Материалы | PBT |
Дисплеи/элементы управления
| Дисплей | | функция | 11 x LED | | состояние переключения | Светодиод, красный | | состояние переключения | Светодиод, красный |
|
Примечания
| Замечания | | Рекомендация Проверьте безопасную работу устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Соединитель COMBICON: |
