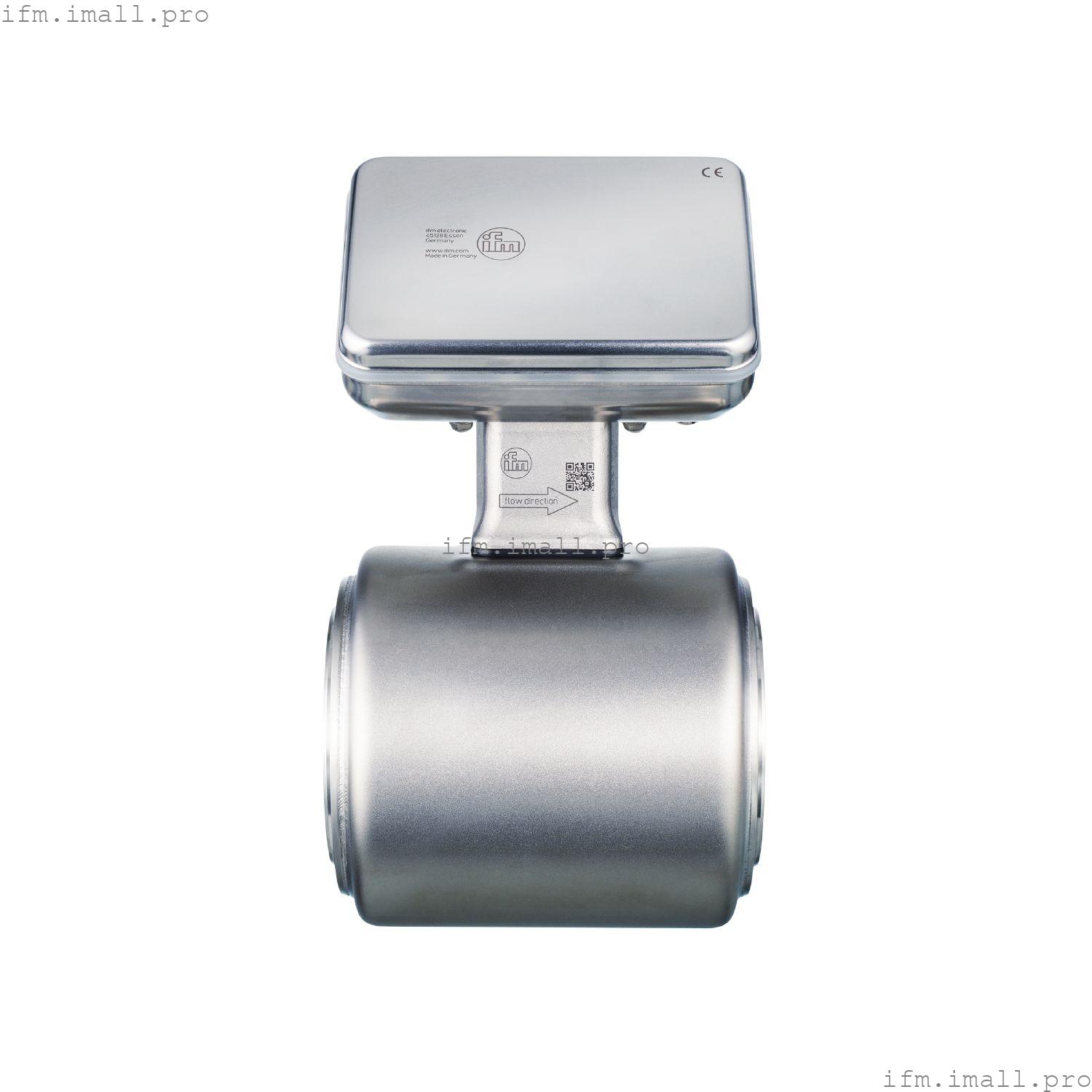

IFM SMF350
SMG40KGFFRKG/UST
Магнитно-индуктивный расходомер
- Магнитно-индуктивный расходомер (серия SM Foodmag) для пищевой промышленности и производства напитков
- Измеряемые переменные: расход, общий объем, температура, проводимость и обнаружение жидкости
- Легко настраивается благодаря меню на основе приложения, пошаговой установке и гигиеничным кнопкам
- Уменьшение количества кабелей за счет объединения напряжения питания и выходных сигналов через соединение M12
- Конструкция корпуса повышает устойчивость к ударам и вибрации
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Диапазон измерения | | 5...750 л/мин | 0,3...45 м3/ч | 1.32...198.15 gpm | 0,23 ... 32,8 футов /с |
|
| Номинальный диаметр | DN40 (1 1/2“) |
| Технологическое подключение | фланец для конкретного устройства ifm |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | пищевая промышленность и производство напитков |
| Среда | проводящие жидкости; вода; водные среды |
| Примечание о среде | | пищевые продукты, такие как пиво, молоко, фруктовые соки, безалкогольные напитки, кетчуп, йогурт, йогуртовые начинки, мороженое | | проводимость: ≥ 5 мкс/см |
|
| температура среды[°C] | -20...150 |
| Минимальное давление разрыва | |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 18... 32 постоянного тока |
| Потребляемый ток[мА] | 250; (24 В) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 5 |
| Принцип измерения | магнитно-индуктивный |
Входы/выходы
| Общее количество входов и выходов | 2 |
Входы
| Входные данные | | OUT2 | сброс внешнего сумматора |
|
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | | OUT1 | импульсный сигнал; сигнал переключения сумматора; диагностический сигнал; IO-Link | | OUT2 | аналоговый сигнал; импульсный сигнал; сигнал переключения сумматора; диагностический сигнал |
|
| Электрическое исполнение | PNP/NPN |
| Импульсный выход | измеритель расхода |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| Аналоговый |
|---|
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Разрешение аналогового выхода | 0,38 мкА |
| Цифровой |
|---|
| Количество цифровых выходов | 2 |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 0...10000 |
Диапазон измерения/установки
| Диапазон измерения | | 5...750 л/мин | 0,3...45 м3/ч | 1.32...198.15 gpm | 0,23 ... 32,8 футов /с |
|
| Примечание по заводским настройкам | |
| Аналоговая начальная точка ASP | | -750...600 л/мин | -45...36 м3/ч | -198,15...158,52 gpm | -32,8...26,24 фута /с |
|
| Аналоговая конечная точка AEP | | -600...750 л/мин | -36...45 м3/ч | -158,52...198,15 галлонов в минуту | -26,24 ... 32,8 футов /с |
|
| Отсечка низкого расхода LFC | | 0...600 л/мин | 0...36 м3/ч | 0...158,52 gpm | 0... 26,24 фута /с |
|
| Длина импульса[с] | 0.00005...2 |
| Значение импульса | 0,001...99990000 I |
| Контроль температуры |
|---|
| Диапазон измерения | |
| Аналоговая начальная точка | | -20...116 °C | -4...240,8 °F |
|
| Аналоговая конечная точка | | 14...150 °C | 57,2 ...302 °F |
|
| Мониторинг проводимости |
|---|
| Диапазон измерения[µS/cm] | 100...100000 |
| Аналоговая начальная точка[µS/cm] | 0...80000 |
| Аналоговая конечная точка[µS/cm] | 20000...100000 |
Точность/отклонения
| Объемный контроль расхода |
|---|
| Точность (в исходных условиях) | | с дополнительной заводской калибровкой (наличие планируется) | ± (0,2 % MW + 2 мм/с) | | Стандартный | ± (0,5 % MW + 1,5 mm/s) |
|
| Повторяемость | 0,1% MW |
| Контроль температуры |
|---|
| Точность[К] | ± 1 |
| Повторяемость[К] | ± 0,5 |
| Мониторинг проводимости |
|---|
| Точность (в диапазоне измерений) | | в диапазоне 100...20000 мкс/см | ±10% MW | | в диапазоне 20000...100000 мкс/см | ±20% MW |
|
| Повторяемость | ± 5% MW |
Время отклика
| Объемный контроль расхода |
|---|
| Время отклика[с] | < 0.3 |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Время отклика[с] | < 3; (скорость потока: ≥ 0,5 м/с) |
| Мониторинг проводимости |
|---|
| Время отклика[с] | < 2 |
Программное обеспечение/программирование
| диагностические функции | определение направления потока; обнаружение жидкости |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1.3 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Интеллектуальный датчик - SSP 4.3.4 | Измерительный и коммутационный Датчик с плавающей запятой, 4 канала | | BLOB | Передача двоичного большого объекта | | Common - I&D | Идентификация и диагностика | | Расширение | Sensor Control Wide | | Расширение | Определение количества, переключается, когда значение превышает заданное значение | | функция | Локатор | | функция | ProductURI |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 6 |
| Данные процесса бинарн. | 8 |
| Мин. время цикла процесса[мс] | 1.9 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| сумматор | 32 | | поток | 32 | | температура | 32 | | проводимость | 32 | | Статус | 4 | | информация о двоичном переключении | 8 |
|
| Функции IO-Link (ациклические) | определение направления потока; сумматор; память; счетчик часов работы; внутренняя температура; функция моделирования |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1791 |
|
Условия эксплуатации
| Температура окружающей среды | |
| Температура хранения | |
| Защита | IP 67; IP 69 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN IEC 68-2-27 | 20 г (18 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 82 |
| Одобрение UL | |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 5300 |
| Длина впускной трубы | 5 x DN |
| Длина выходной трубы | 2 x DN |
| Материалы | корпус: нержавеющая сталь (316L / 1.4404); фланец: нержавеющая сталь (304/1.4301); крепление электроники: нержавеющая сталь (304/1.4301); электроника: нержавеющая сталь (316L / 1.4404); Светодиодное кольцо: PP |
| Материалы, контактирующие со средой | Сечение трубы: PFA; электроды: нержавеющая сталь (316L/1.4435) |
| Номинальный диаметр | DN40 (1 1/2“) |
| Технологическое подключение | фланец для конкретного устройства ifm |
| Характеристики поверхности Ra/Rz деталей, контактирующих со средой | Ra < 0,4 мкм |
Дисплеи/элементы управления
| Дисплей | | рабочее состояние | Светодиодное кольцо, трехцветное |
|
| Заводская настройка | м3/ч; °C; мкс/см |
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений | | импульсный сигнал и сумматорный сигнал доступны только для одного из двух выходов | | исходные условия (1/2): вода (без пузырьков газа), 15 ... 35 ° C, технологическое соединение: DIN32676 серии A, стандартная труба, подходящая для технологического соединения | | исходные условия (2/2): длина впускной трубы 10xDN, длина выпускной трубы 5xDN, время установки устройства: 30 минут, ориентация устройства: горизонтальная, ориентация дисплея: вверх. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
