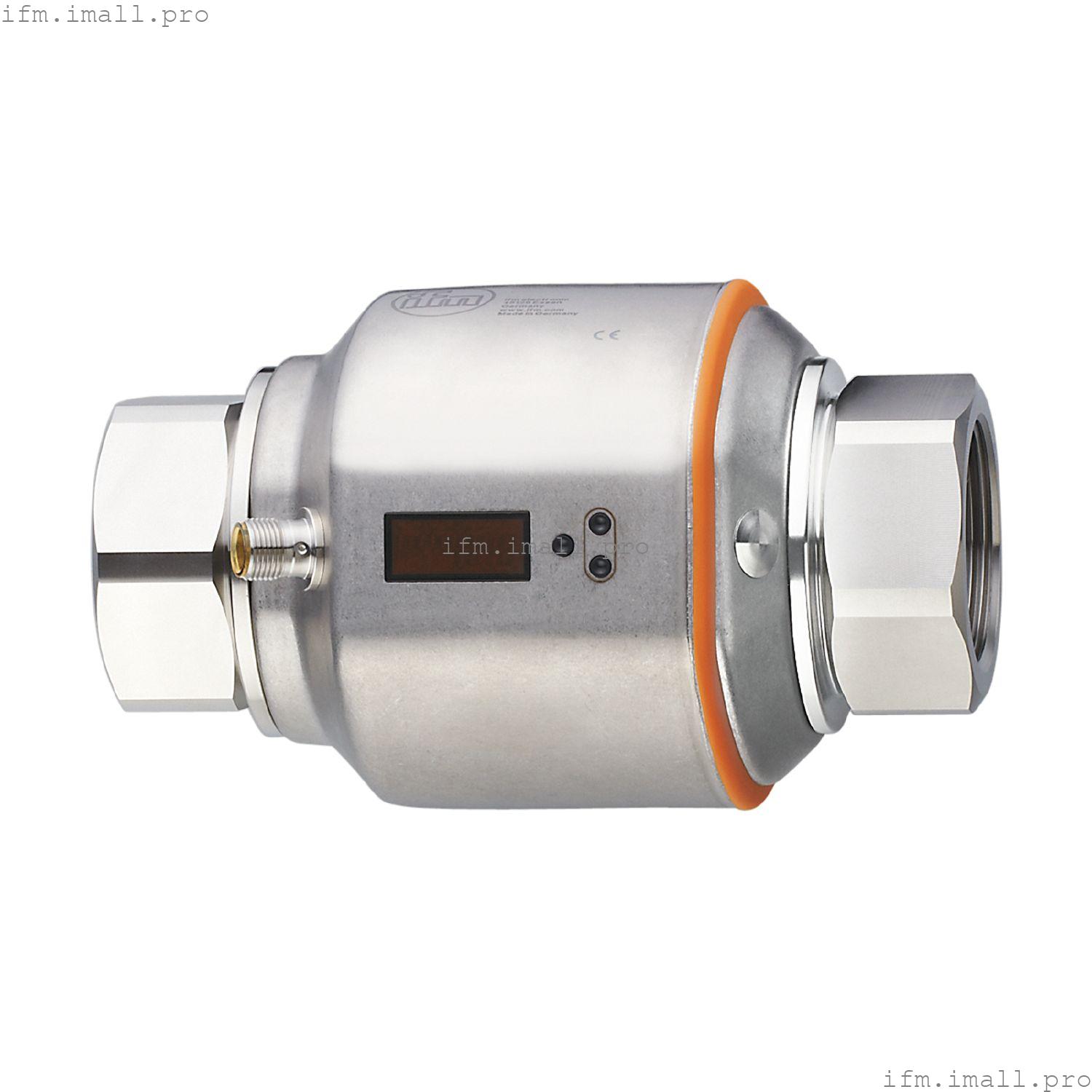

IFM SM9604
SMN32XGX50KG/US-100
Магнитно-индуктивный расходомер
- Точное измерение расхода, расхода и температуры среды
- Высокая точность, повторяемость и динамика измерения
- С двумя точными аналоговыми выходами
- Четко видимый 4-разрядный светодиодный дисплей
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 2 |
| Диапазон измерения | | 5...300 л/мин | 0,3...18 м3/ч | 80...4755 gph | 1,3...79,3 gpm |
|
| Технологическое подключение | резьбовое соединение 1 1/2 " внутренняя резьба NPT DN40 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | обнаружение пустых труб; для промышленного применения |
| Среда | проводящие жидкости; вода; водные среды |
| Примечание о среде | | проводимость: ≥ 20 мкс/см | | вязкость: < 70 мм2/с (40 °C) |
|
| температура среды | |
| Номинальное давление | |
| MAWP для решений согласно CRN | |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 5 |
| Принцип измерения | магнитно-индуктивный |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 2 |
| Аналоговый токовый выход[мА] | 4...20; (≤ 22 мА) |
| Макс. нагрузка[Ом] | 500 |
Диапазон измерения/установки
| Диапазон измерения | | 5...300 л/мин | 0,3...18 м3/ч | 80...4755 gph | 1,3...79,3 gpm |
|
| Диапазон отображения | | -360...360 л/мин | -21,6...21,6 м3/ч | -5705...5705 gph | -95,1...95,1 gpm |
|
| Разрешение | | 0,5 л/мин | 0,02 м3/ч | 5 gph | 0,1 gpm |
|
| Аналоговая начальная точка ASP | | 0...240 л/мин | 0...14,4 м3/ч | 0... 3800 gph | 0...63,4 gpm |
|
| Аналоговая конечная точка AEP | | 60...300 л/мин | 3,6...18 м3/ч | 955...4755 gph | 15,9...79,3 gpm |
|
| Отсечка низкого расхода LFC | | < 15 л/мин | < 0,9 м3/ч | < 240 gph | < 4 gpm |
|
| В шагах | | 0,5 л/мин | 0,02 м3/ч | 5 gph | 0,1 gpm |
|
| Измерение динамики | 1:60 |
| Контроль температуры |
|---|
| Диапазон измерения | |
| Диапазон отображения | | -40...100 °C | -40 ...212 °F |
|
| Разрешение | |
| Аналоговая начальная точка | |
| Аналоговая конечная точка | |
| В шагах | |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± (0,8 % MW + 0,5 % MEW) |
| Повторяемость | ± 0,2% MEW |
| Контроль температуры |
|---|
| Температурный дрейф | ± 0,0333 °C / K; ± 0,0599 °F / K |
| Точность[К] | ± 1 (25 °C; Q> 15 л/мин) / ± 1 (77 °F; Q > 4 gpm) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.35; (dAP = 0) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 3 (Q > 15 л/мин) / T09 = 3 (Q > 4 gpm) |
Программное обеспечение/программирование
| Опции настройки параметров | дисплей может быть отключен; Блок индикации; обнаружение пустой трубы |
Условия эксплуатации
| Температура окружающей среды | | -10...60 °C | 14 ... 140 ° F |
|
| Температура хранения | |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 60947-5-9 | | | DIN EN 61000-6-2 | |
|
| Одобрение CPA | | номер модели | 003MI | | класс точности | - | | максимально допустимая погрешность | ± 1,5 % FS | | Q (мин) | 0,3 м3/ч | | Q (t) | - | | Q (макс.) | 18 м3/ч | | температура среды | -10...70 °C | | температура среды | 14...158 °F |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 85 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 2745 |
| Корпус | прямоугольный |
| Размеры[мм] | 170 x 103 x 117 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (316Ti/1.4571); PEI; FKM; PBT-GF20; TPE-U |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); нержавеющая сталь (316Ti/1.4571); PEEK; FKM |
| Технологическое подключение | резьбовое соединение 1 1/2 " внутренняя резьба NPT DN40 |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 6 светодиодов зеленого цвета (л/мин, м3/ч, gpm, gph, °C, °F) | | функциональный дисплей | 1 x LED, желтый (10³) | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | л/мин; м3/ч; gpm; gph; °C; °F |
Аксессуары
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
