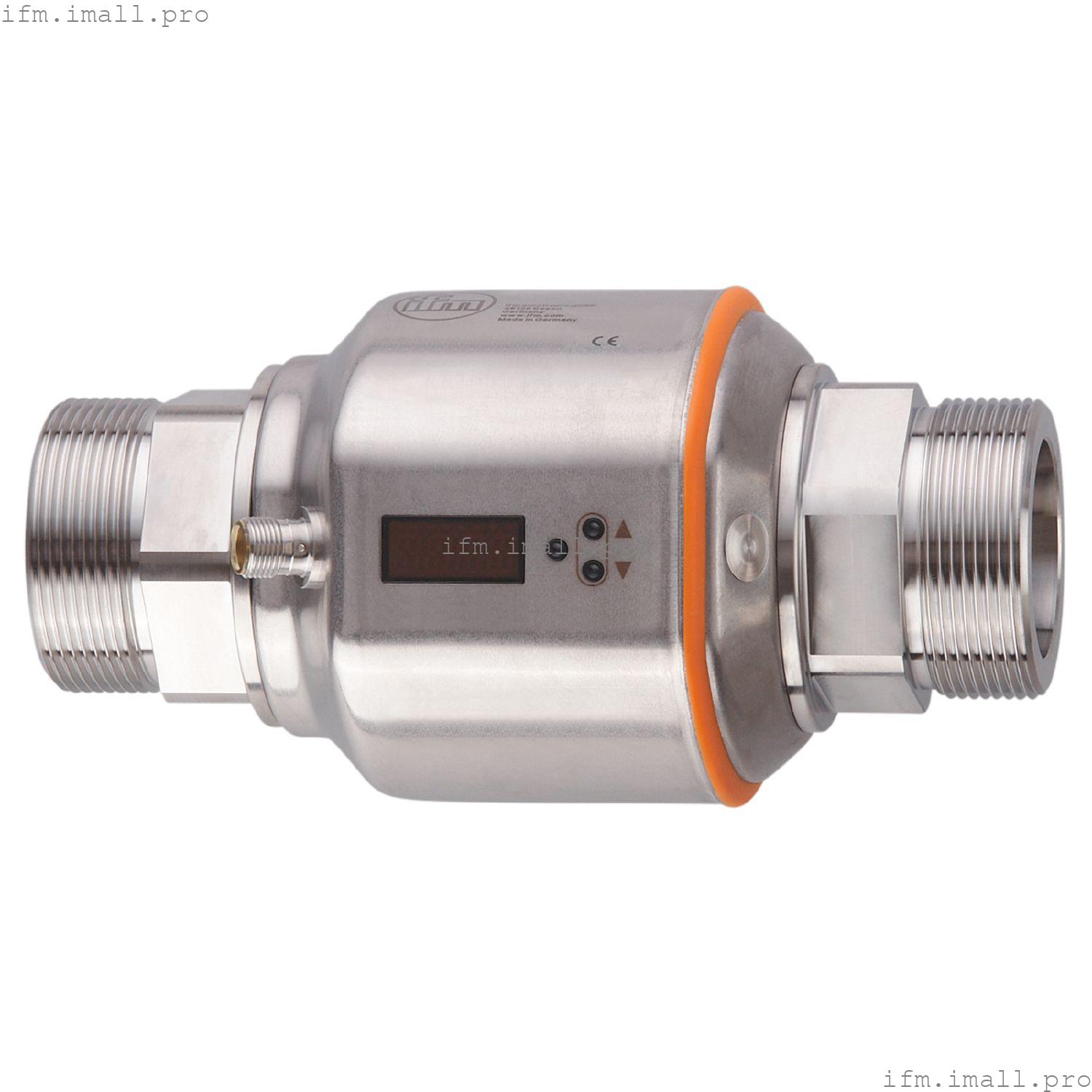

IFM SM9001
SMR21XGXFRKG/US
Магнитно-индуктивный расходомер
- Точное измерение расхода, расхода и температуры среды
- Высокая точность, повторяемость и динамика измерения
- Точное определение пустой трубы
- С коммутационным выходом, аналоговым выходом и импульсным выходом
- Четко видимый 4-разрядный светодиодный дисплей
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 80...4800 gph | 1,3...80 gpm |
|
| Технологическое подключение | резьбовое соединение G 2 наружная резьба DN50 плоское уплотнение |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | функция сумматора; обнаружение пустой трубы; для промышленного применения |
| установка | подключение к трубе с помощью переходника |
| Среда | проводящие жидкости; вода; водные среды |
| Примечание о среде | | проводимость: ≥ 20 мкс/см | | вязкость: < 70 мм2/с (40 °C) |
|
| температура среды[°F] | 14...194 |
| Номинальное давление | |
| MAWP для решений согласно CRN | |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 5 |
| Принцип измерения | магнитно-индуктивный |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Входные данные | сброс счетчика |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; частотный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Аналоговый выход напряжения[В] | 0...10; (масштабируемый) |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Импульсный выход | измеритель расхода |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| Частота выхода[Гц] | 0.1...10000 |
Диапазон измерения/установки
| Диапазон измерения | | 80...4800 gph | 1,3...80 gpm |
|
| Диапазон отображения | | -5760...5760 gph | -96... 96 gpm |
|
| Разрешение | |
| Заданное значение SP | | 105...4800 gph | 1.7...80 gpm |
|
| Точка сброса rP | | 80...4775 gph | 1,3...79,6 gpm |
|
| Аналоговая начальная точка ASP | |
| Аналоговая конечная точка AEP | | 960...4800 gph | 16...80 gpm |
|
| Отсечка низкого расхода LFC | |
| В шагах | |
| Измерение динамики | 1:60 |
| Объемный контроль расхода количественный |
|---|
| Значение импульса | 0,02...80 галлонов E06 |
| В шагах | 0,02 галлона |
| Длина импульса[с] | 0,016...2 |
| Контроль температуры |
|---|
| Диапазон измерения[°F] | -4...176 |
| Диапазон отображения[°F] | -40...212 |
| Разрешение[°F] | 0.5 |
| Заданное значение SP[°F] | -2...176 |
| Точка сброса rP[°F] | -3...175 |
| Аналоговая начальная точка[°F] | -4...140 |
| Аналоговая конечная точка[°F] | 32...176 |
| В шагах[°F] | 0.5 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± (0,8 % MW + 0,5 % MEW) |
| Повторяемость | ± 0,2% MEW |
| Контроль температуры |
|---|
| Температурный дрейф | ± 0,0185 ° F / K |
| Точность[К] | ± 1 (77 ° F; Q> 4 gpm) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.35; (dAP = 0) |
| Время задержки программируемое dS, dr[с] | 0...50 |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 3 (Q > 4 gpm) |
Программное обеспечение/программирование
| Опции настройки параметров | #VALUE! |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 3 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 5 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 392 |
|
Условия эксплуатации
| Температура окружающей среды[°F] | 14...140 |
| Температура хранения[°F] | -13...176 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 85 |
| Одобрение UL | | Одобрение UL номер | I008 | | Номер файла UL | E174189 |
|
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 3092 |
| Корпус | прямоугольный |
| Размеры[мм] | 200 x 103 x 117 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (316Ti/1.4571); PEI; FKM; PBT-GF20; TPE-U |
| Материалы, контактирующие со средой | Секция трубы: нержавеющая сталь (316L/1.4404); Уплотнение технологического соединения: армированное волокно NBR Плоское уплотнение; FKM; нержавеющая сталь (316Ti/1.4571); PEEK |
| Технологическое подключение | резьбовое соединение G 2 наружная резьба DN50 плоское уплотнение |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 6 светодиодов зеленого цвета (gpm, gph, gal, °F, 103, 1000 x 10³) | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
Аксессуары
| Объем поставки | | уплотнения: 2, Centellen | | Этикетка |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
