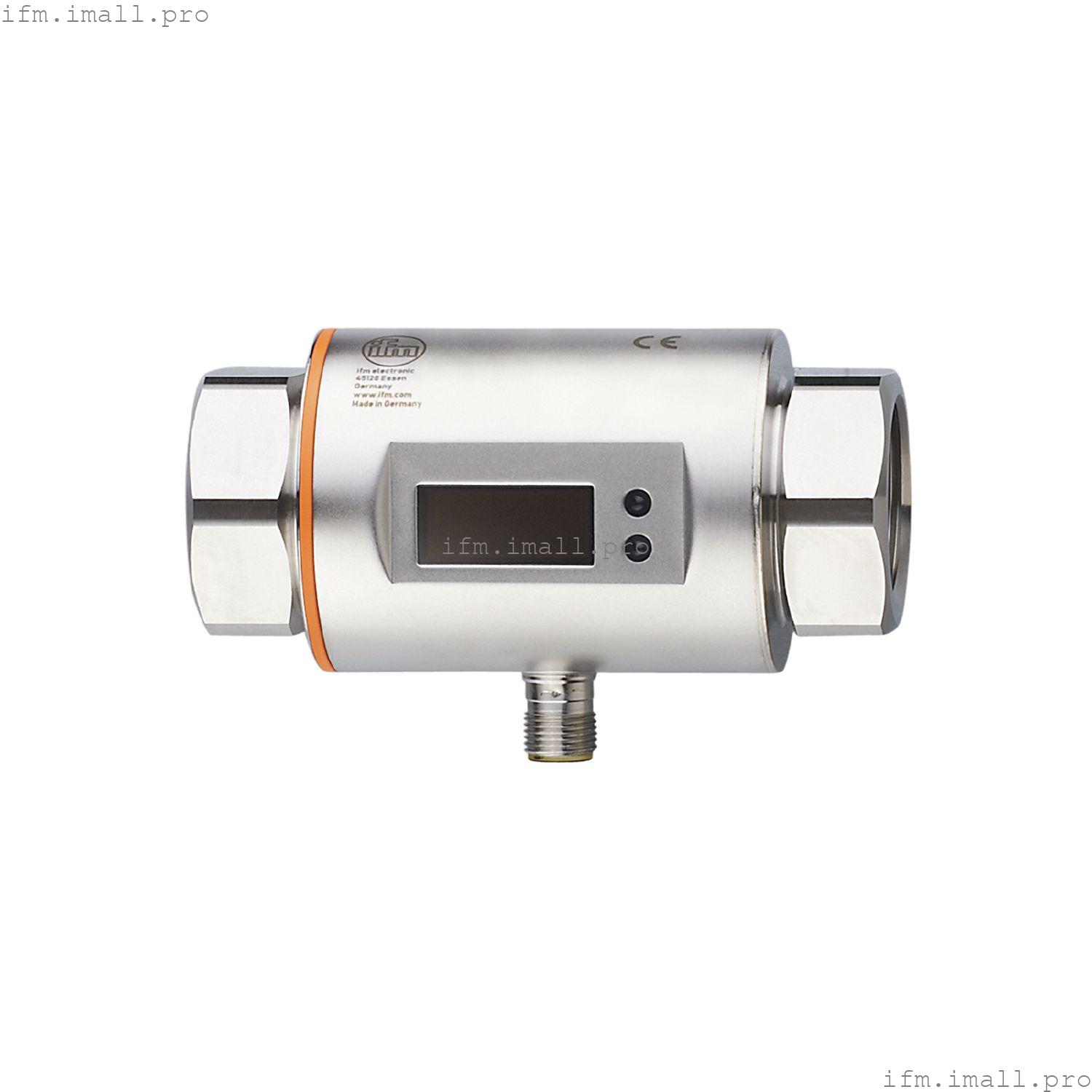

IFM SM8601
SMN11GGXFRKG/US-100
Магнитно-индуктивный расходомер
- Точное измерение расхода, расхода и температуры среды
- Высокая точность, повторяемость и динамика измерения
- С коммутационным выходом, аналоговым выходом и импульсным выходом
- Четко видимый 4-разрядный светодиодный дисплей
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 6...1584 gph | 0,1 ...26,4 gpm |
|
| Технологическое подключение | резьбовое соединение 1 " внутренняя резьба NPT DN25 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | функция сумматора; для промышленного применения |
| Среда | проводящие жидкости; вода; водные среды |
| Примечание о среде | | проводимость: ≥ 20 мкс/см | | вязкость: < 70 мм2/с (40 °C) |
|
| температура среды[°F] | 14...158 |
| Номинальное давление | |
| MAWP для решений согласно CRN | |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | 95; (24 В) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 5 |
| Принцип измерения | магнитно-индуктивный |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Входные данные | сброс счетчика |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Аналоговый выход напряжения[В] | 0...10; (масштабируемый) |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Импульсный выход | измеритель расхода |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 6...1584 gph | 0,1 ...26,4 gpm |
|
| Диапазон отображения | | -1902...1902 gph | -31,7...31,7 gpm |
|
| Разрешение | |
| Заданное значение SP | | 14...1586 gph | 0,25 ... 26,4 gpm |
|
| Точка сброса rP | | 6...1578 gph | 0,1 ... 26,25 gpm |
|
| Аналоговая начальная точка ASP | | 0...1272 г/ ч | 0 ...21,2 gpm |
|
| Аналоговая конечная точка AEP | | 312...1586 gph | 5,2 ... 26,4 gpm |
|
| В шагах | |
| Объемный контроль расхода количественный |
|---|
| Значение импульса | 0,01 ... 100 000 000 галлонов |
| Длина импульса[с] | 0,0025...2 |
| Контроль температуры |
|---|
| Диапазон измерения[°F] | -4...176 |
| Разрешение[°F] | 0.5 |
| Заданное значение SP[°F] | -2.5...176 |
| Точка сброса rP[°F] | -3.5...175 |
| Аналоговая начальная точка[°F] | -4...140.5 |
| Аналоговая конечная точка[°F] | 31.5...176 |
| В шагах[°F] | 0.5 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± (0,8 % MW + 0,5 % MEW) |
| Повторяемость | ± 0,2% MEW |
| Контроль температуры |
|---|
| Точность[К] | ± 2,5 (Q > 0,26 gpm) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0,15; (dAP = 0, T19) |
| Время задержки программируемое dS, dr[с] | 0...50 |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 20 (Q > 0,26 gpm) |
Программное обеспечение/программирование
| Опции настройки параметров | Контроль расхода; измеритель количества; Предустановленный счетчик; Контроль температуры; гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; ток / напряжение / импульсный выход; задержка запуска; дисплей может быть отключен; Блок отображения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 3 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 5 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 576 |
|
Условия эксплуатации
| Температура окружающей среды[°F] | 14...140 |
| Температура хранения[°F] | -13...176 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 145 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 698.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 54 / L = 110 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT-GF20; PC; FKM; TPE |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); PEEK; FKM |
| Технологическое подключение | резьбовое соединение 1 " внутренняя резьба NPT DN25 |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 6 светодиодов зеленого цвета (gpm, gph, gal, °F, 103, 1000 x 10³) | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
