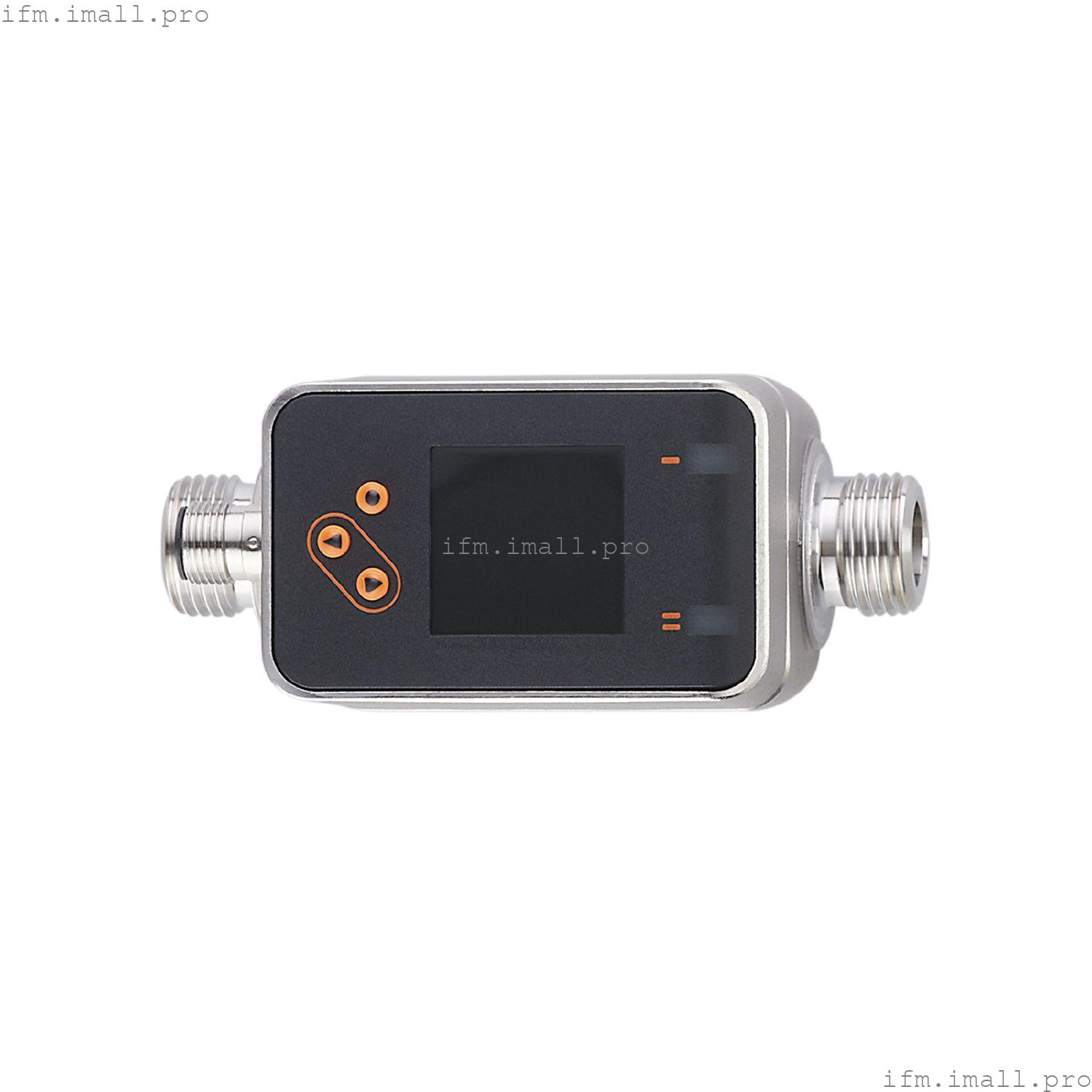

IFM SM4020
SMR14XGXFRKG/US-100
Магнитно-индуктивный расходомер
- Точное измерение расхода, расхода и температуры среды
- Высокая точность, повторяемость и динамика измерения
- С коммутационным выходом, аналоговым выходом и импульсным выходом
- Четко читаемый цветной дисплей с изменением цвета красный/зеленый
- Не требуется длина входной и выходной трубы
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения[мл/мин] | 5...5000 |
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба DN6 плоское уплотнение |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | проводящие жидкости; вода; водные среды |
| Примечание о среде | | проводимость: ≥ 20 мкс/см | | вязкость: < 70 мм2/с (40 °C) |
|
| температура среды[°C] | -20...90 |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 80 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 5 |
| Принцип измерения | магнитно-индуктивный |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Входные данные | сброс счетчика |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; частотный сигнал; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель расхода |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения[мл/мин] | 5...5000 |
| Диапазон отображения[мл/мин] | -6000...6000 |
| Разрешение[мл/мин] | 1 |
| Заданное значение SP[мл/мин] | 33...5000 |
| Точка сброса rP[мл/мин] | 7...4974 |
| Аналоговая начальная точка ASP[мл/мин] | 0...3993 |
| Аналоговая конечная точка AEP[мл/мин] | 1007...5000 |
| Отсечка низкого расхода LFC[мл/мин] | 5...250 |
| Конечная точка частоты, FEP[мл/мин] | 1005...5000 |
| Частота в конечной точке FRP[Гц] | 1...10000 |
| Объемный контроль расхода количественный |
|---|
| Длина импульса[с] | 0.005...2 |
| Значение импульса | 0,001...99990000 I |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | -20...90 |
| Диапазон отображения[°C] | -42...112 |
| Разрешение[°C] | 0.1 |
| Заданное значение SP[°C] | -19.6...90 |
| Точка сброса rP[°C] | -20...89.6 |
| Аналоговая начальная точка[°C] | -20...68 |
| Аналоговая конечная точка[°C] | 2...90 |
| В шагах[°C] | 0.1 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± (0,8 % MW + 0,2 % MEW) |
| Повторяемость | ± 0,2 % MEW |
| Контроль температуры |
|---|
| Точность[К] | ± 2,5 (Q> 1 л/мин) |
Время отклика
| Контроль расхода |
|---|
| Задержка запуска[с] | 0...50 |
| Время отклика[с] | < 0.25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Время отклика[с] | 15; (Q> 1 л/мин, T09) |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; частотный выход; токовый/импульсный выход; задержка запуска; дисплей может быть отключен; Блок отображения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Common - I&D | Идентификация и диагностика |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 3 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 8 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 943 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN IEC 68-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6: | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 114 |
| Одобрение UL | | Одобрение UL номер | I014 | | Номер файла UL | E174189 |
|
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 712.8 |
| Корпус | прямоугольный |
| Размеры[мм] | 110 x 48 x 73 |
| Материалы | нержавеющая сталь (316/1.4408); нержавеющая сталь (316L/1.4404); ПК; PBT+PC-GF30 |
| Материалы, контактирующие со средой | Секция трубы: нержавеющая сталь (316L/1.4404); Уплотнение технологического соединения: армированное волокно NBR Плоское уплотнение; FKM; PEEK; углеродное волокно PEEK |
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба DN6 плоское уплотнение |
Дисплеи/элементы управления
| Дисплей | | цветной дисплей 1,44 дюйма, 128 x 128 пикселей | | 2 x LED желтого цвета |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
