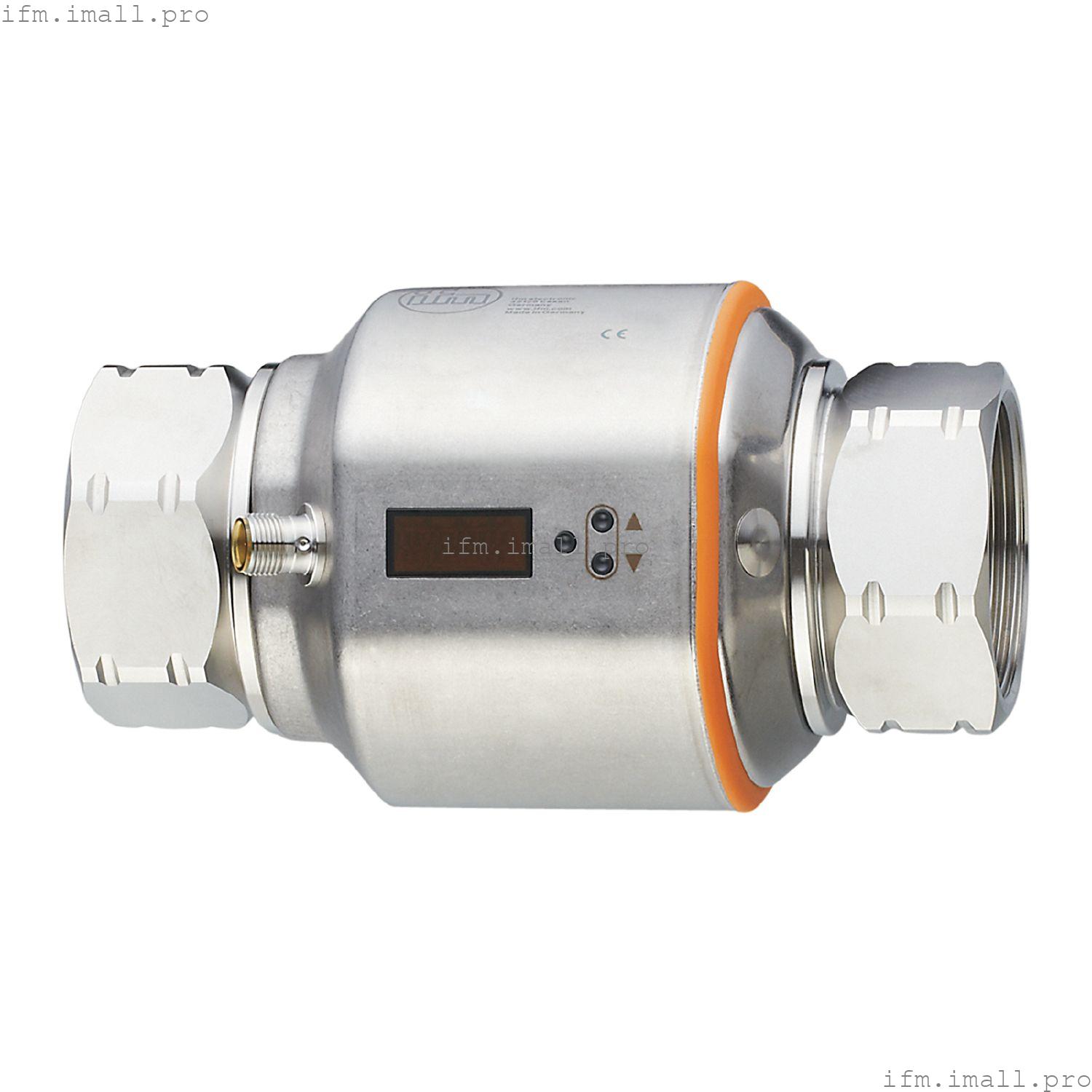

IFM SM2500

SMK21XGXFRKG/US-100

Магнитно-индуктивный расходомер

Точное измерение расхода, расхода и температуры среды
Высокая точность, повторяемость и динамика измерения
Точное определение пустой трубы
С коммутационным выходом, аналоговым выходом и импульсным выходом
Четко видимый 4-разрядный светодиодный дисплей
Удобное управление с помощью кнопок или настройки параметров через IO-Link

Купить IFM SM2500 SMK21XGXFRKG/US-100 или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Диапазон измерения

5...600 л/мин

0,3...36 м3/ч

Технологическое подключение

резьбовое соединение Rc 2 внутренняя резьба DN50

Применение

Специальная функция

Позолоченные контакты

Применение

функция сумматора; обнаружение пустой трубы; для промышленного применения

Среда

проводящие жидкости; вода; водные среды

Примечание о среде

проводимость: ≥ 20 мкс/см

вязкость: < 70 мм2/с (40 °C)

температура среды[°C]

-10...90

Номинальное давление

16 бар

1,6 МПа

MAWP для решений согласно CRN

8,9 бар

0,89 МПа

Электрические характеристики

Рабочее напряжение[В]	18...32 постоянного тока; (к SELV/PELV)
Потребляемый ток[мА]	< 150
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения[с]	5
Принцип измерения	магнитно-индуктивный

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Входы

Входные данные

сброс счетчика

Выходы

Общее количество выходных данных	2
Выходной сигнал	сигнал переключения; аналоговый сигнал; импульсный сигнал; частотный сигнал; IO-Link; (настраивается)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция вывода	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения на коммутационном выходе постоянного тока[В]	2
Постоянная токовая нагрузка коммутационного выхода DC[мА]	250; (на выход)
Количество аналоговых выходов	1
Аналоговый токовый выход[мА]	4...20; (масштабируемый)
Макс. нагрузка[Ом]	500
Аналоговый выход напряжения[В]	0...10; (масштабируемый)
Мин. сопротивление нагрузки[Ом]	2000
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да
Частота выхода[Гц]	0.1...10000

Диапазон измерения/установки

Диапазон измерения

5...600 л/мин

0,3...36 м3/ч

Диапазон отображения

-720...720 л/мин

-43,2...43,2 м3/ч

Разрешение

0,5 л/мин

0,02 м3/ч

Заданное значение SP

8...600 л/мин

0,5...36 м3/ч

Точка сброса rP

5...597 л/мин

0,3 ...35,8 м3/ч

Аналоговая начальная точка ASP

0...480 л/мин

0...28,8 м3/ч

Аналоговая конечная точка AEP

120...600 л/мин

7,2...36 м3/ч

Отсечка низкого расхода LFC

< 15 л/мин

< 0,9 м3/ч

В шагах

0,5 л/мин

0,02 м3/ч

Измерение динамики

1:120

Объемный контроль расхода количественный
Значение импульса	0.0001...600 x 10³ m³
В шагах	0,0001 м3
Длина импульса[с]	0,008...2

Контроль температуры
Диапазон измерения[°C]	-20...80
Диапазон отображения[°C]	-40...100
Разрешение[°C]	0.2
Заданное значение SP[°C]	-19.2...80
Точка сброса rP[°C]	-19.6...79.6
Аналоговая начальная точка[°C]	-20...60
Аналоговая конечная точка[°C]	0...80
В шагах[°C]	0.2

Точность/отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (0,8 % MW + 0,5 % MEW)
Повторяемость	± 0,2% MEW

Контроль температуры
Температурный дрейф	± 0,0333 °C / K
Точность[К]	± 1 (bei 25 °C, Q> 15 л/мин)

Время отклика

Контроль расхода
Время отклика[с]	0.35; (dAP = 0)
Время задержки программируемое dS, dr[с]	0...50
Значение процесса демпфирования dAP[с]	0...5

Контроль температуры
Динамический отклик T05 / T09[с]	T09 = 3 (Q > 15 л/мин)

Программное обеспечение/программирование

Опции настройки параметров

#VALUE!

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Smart Sensor - SSP 0	Универсальный профилированный датчик
функция	Идентификация устройства
функция	Переменная Данных процесса

Режим SIO

да

Требуемый тип порта master

Данные процесса аналог.

Данные процесса бинарн.

Мин. время цикла процесса[мс]

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	389

Условия эксплуатации

Температура окружающей среды[°C]	-10...60
Температура хранения[°C]	-25...80
Защита	IP 65; IP 67

Испытания/сертификаты

ЭМС

DIN EN 60947-5-9

Одобрение CPA

номер модели	004MI
класс точности	-
максимально допустимая погрешность	± 1,5 % FS
Q (мин)	0,3 м3/ч
Q (t)	-
Q (макс.)	36 м3/ч
температура среды	-10...70°C

Ударопрочность

DIN EN 60068-2-27

20 г (11 мс)

Устойчивость к вибрации

DIN EN 60068-2-6

5 g (10...2000 Гц)

MTTF[годы]

Одобрение UL

Одобрение UL номер

I008

Директива по Оборудованию под давлением

Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу

Механические данные

Вес[г]	2743.5
Корпус	прямоугольный
Размеры[мм]	180 x 103 x 117
Материалы	нержавеющая сталь (316L/1.4404); нержавеющая сталь (316Ti/1.4571); PEI; FKM; PBT-GF20; TPE-U
Материалы, контактирующие со средой	нержавеющая сталь (316L/1.4404); нержавеющая сталь (316Ti/1.4571); PEEK; EPDM
Технологическое подключение	резьбовое соединение Rc 2 внутренняя резьба DN50

Дисплеи/элементы управления

Дисплей

Блок отображения	6 светодиодов зеленого цвета (л/мин, м3/ч, л, м3, 10³, °C)
состояние переключения	2 x LED желтого цвета
измеренные значения	буквенно-цифровой дисплей, 4-значный
программирование	буквенно-цифровой дисплей, 4-значный

Аксессуары

Объем поставки

Этикетка

Примечания

Замечания

MW = измеренное значение

MEW = Конечное значение диапазона измерений

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; Контакты: позолоченные
