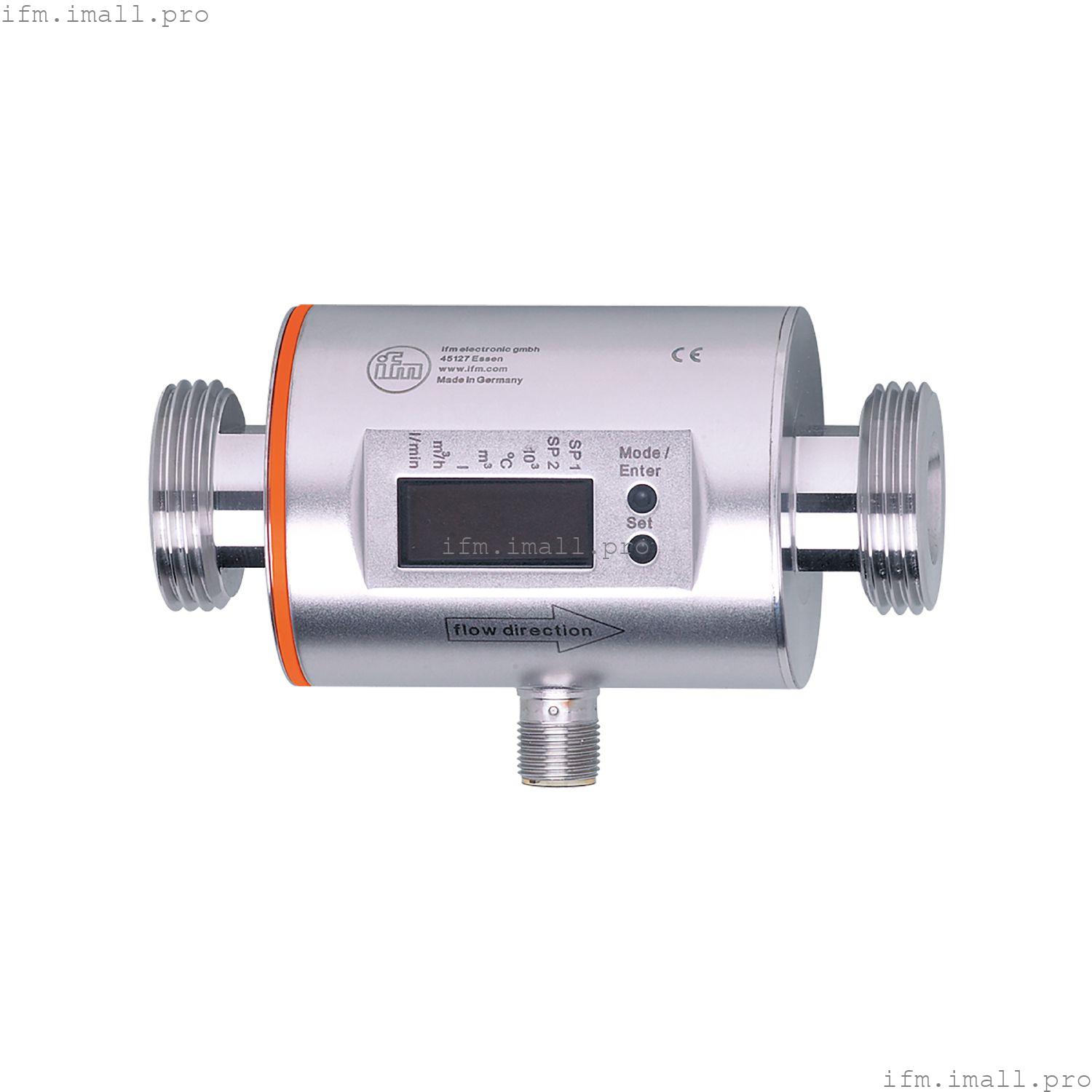

IFM SM0504
SMR11GGX50KG/US100
Магнитно-индуктивный расходомер
- Точное измерение расхода, расхода и температуры среды
- Высокая точность, повторяемость и динамика измерения
- Для использования в контурах водяного охлаждения
- С двумя точными аналоговыми выходами
- Четко видимый 4-разрядный светодиодный дисплей
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 2 |
| Диапазон измерения | | 6...1800 gph | 0,1... 30 gpm |
|
| Технологическое подключение | резьбовое соединение G 1 наружная резьба DN25 плоское уплотнение |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| установка | подключение к трубе с помощью переходника |
| Среда | проводящие жидкости; вода; водные среды |
| Примечание о среде | | проводимость: ≥ 20 мкс/см | | вязкость: < 70 мм2/с (40 °C) |
|
| температура среды[°F] | 14...158 |
| Номинальное давление | |
| MAWP для решений согласно CRN | |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | 95; (24 В) |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 5 |
| Принцип измерения | магнитно-индуктивный |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 2 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 6...1800 gph | 0,1... 30 gpm |
|
| Диапазон отображения | | -1902...1902 gph | -31,7...31,7 gpm |
|
| Разрешение | |
| Аналоговая начальная точка ASP | | 0...1268 gph | 0...21.15 gpm |
|
| Аналоговая конечная точка AEP | | 318...1800 gph | 5.3... 30 gpm |
|
| В шагах | |
| Контроль температуры |
|---|
| Диапазон измерения[°F] | -4...176 |
| Разрешение[°F] | 0.5 |
| Аналоговая начальная точка[°F] | -4...140.5 |
| Аналоговая конечная точка[°F] | 31.5...176 |
| В шагах[°F] | 0.5 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± (0,8 % MW + 0,5 % MEW) |
| Повторяемость | ± 0,2% MEW |
| Контроль температуры |
|---|
| Точность[К] | ± 4,5 (Q > 0,26 gpm) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0,15; (dAP = 0) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 20 (Q > 0,26 gpm) |
Условия эксплуатации
| Температура окружающей среды[°F] | 14...140 |
| Температура хранения[°F] | -13...176 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 60947-5-9 | Выдерживающее напряжение 500 В (В постоянного тока) |
|
| Ударопрочность | | DIN IEC 68-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 175 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 576 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 54 / L = 110 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT-GF20; PC; EPDM/X |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); Hastelloy; PEEK; FKM |
| Технологическое подключение | резьбовое соединение G 1 наружная резьба DN25 плоское уплотнение |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 6 светодиодов зеленого цвета (л/мин, м3/ч, gpm, gph, °C, °F) | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | л/мин; м3/ч; gpm; gph; °C; °F |
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
