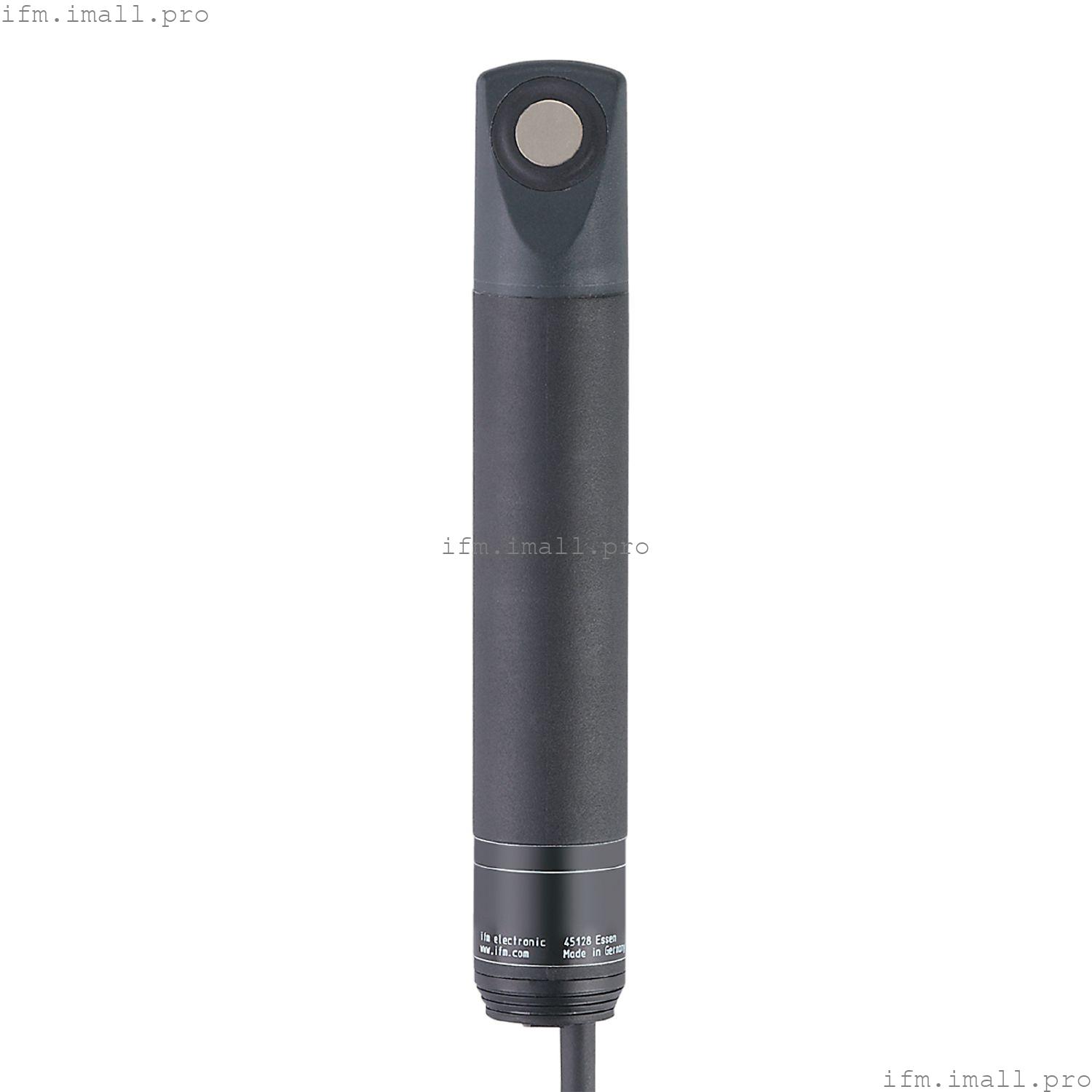

IFM SL0101
SLG23CEEAKOA/PH
Монитор воздушного потока
- Надежный контроль воздушного потока
- Для использования в системах вентиляции в системах автоматизации зданий
- Удобная настройка требуемой глубины погружения датчика
- Интуитивная настройка точки переключения потенциометром
- выход сигнала через беспотенциальные релейные контакты
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество релейных выходов: 1 |
| Технологическое подключение | зажимной адаптер Ø 23 мм |
Применение
| температура среды[°C] | -10...50 |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 80...250 переменного тока / 90...250 постоянного тока |
| Макс. потребляемая мощность[ВА] | 3 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Защита от обратной полярности | нет |
| Время задержки включения[с] | 60 |
Входы/выходы
| Количество входов и выходов | Количество релейных выходов: 1 |
Выходы
| Выходной сигнал | сигнал переключения |
| Количество релейных выходов | 1 |
| Допустимая нагрузка на контакт | 3 А (30 В постоянного тока / 250 В переменного) |
| Функция переключения контроля расхода | реле находится под напряжением при наличии потока |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Диапазон измерения/установки
| газ |
|---|
| Диапазон настройки[см/с] | 100...1000 |
| Наибольшая чувствительность[см/с] | 100...400 |
Точность/отклонения
| Температурный градиент[К/мин] | 5 |
Время отклика
| газ |
|---|
| Время отклика[с] | 3...60 |
Программное обеспечение/программирование
| Регулировка точки переключения | потенциометр |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65 |
Испытания/сертификаты
Механические данные
| Вес[г] | 208 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 23 / L = 142 |
| Материалы | корпус: PBT; поверхность датчика: титан |
| Материалы, контактирующие со средой | ПБТ; титан |
| Технологическое подключение | зажимной адаптер Ø 23 мм |
Дисплеи/элементы управления
| Дисплей | | функция | 1 x LED, красный | | функция | 1 x LED, зеленый |
|
Аксессуары
| Объем поставки | | Монтажный зажим: 1, E40048 |
|
Примечания
| Замечания | | Рекомендация Проверьте безопасную работу устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 2 м, ПВХ; 4 x 0,5 мм2 |
