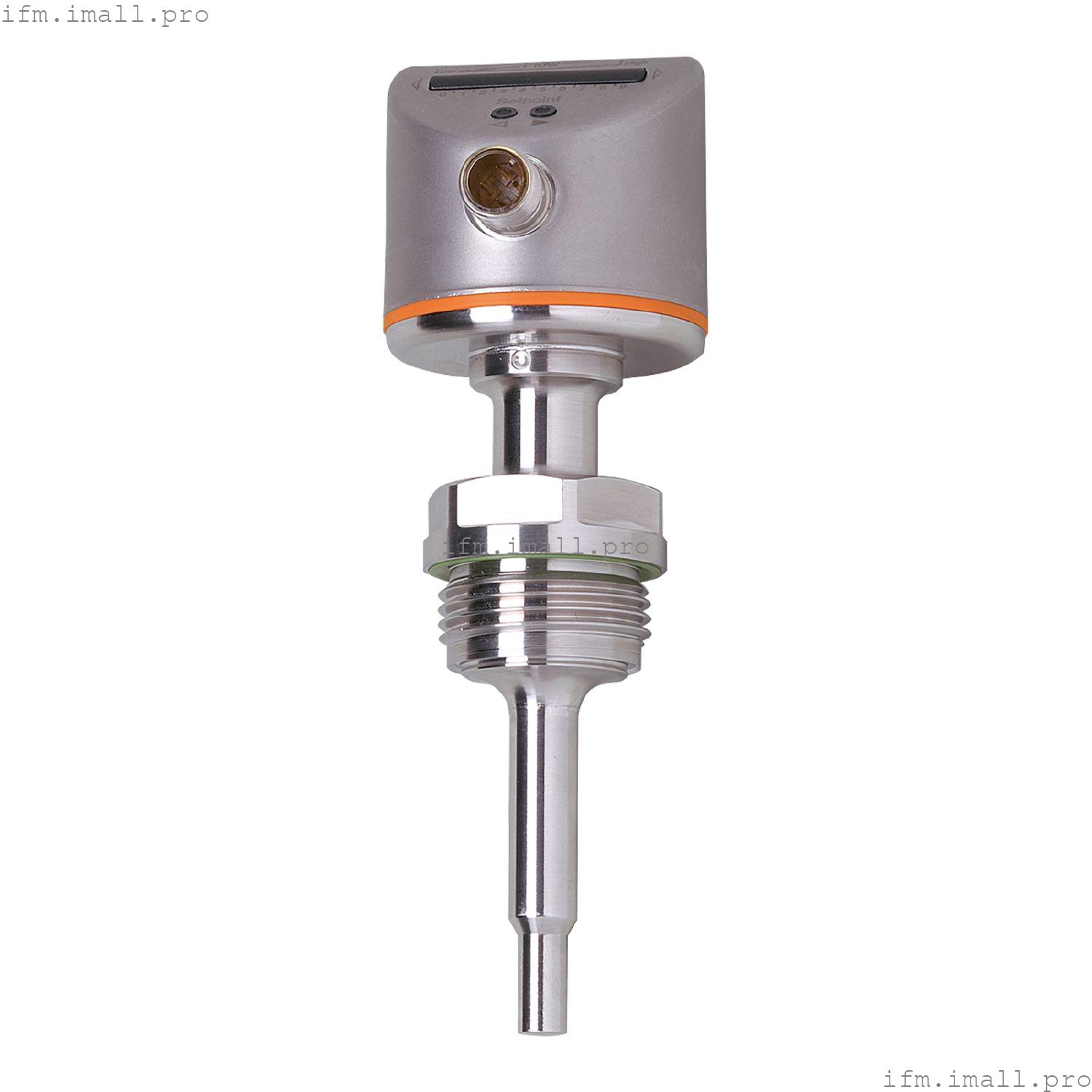

IFM SI6800
SIR11ABBFPKG/US-100-IPF
Монитор расхода
- Гигиеническая конструкция для требований пищевой и безалкогольной промышленности
- Подходит для процессов SIP до 140 °C
- Светодиодная гистограмма для индикации точки переключения и потока
- Обширный ассортимент технологических адаптеров в аксессуарах
- Смачиваемые части из нержавеющей стали
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1 |
| Технологическое подключение | резьбовое соединение G 1 наружная резьба Aseptoflex Vario |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | гигиенические системы |
| температура среды[°C] | -25...95; (для процесса SIP: ... 140 °C) |
| Номинальное давление | |
| MAWP для решений согласно CRN[бар] | 30 |
Электрические характеристики
| Рабочее напряжение[В] | 19...36 постоянного тока |
| Потребляемый ток[мА] | < 60 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 10 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Жидкости |
|---|
| Диапазон настройки[см/с] | 3...300 |
| Наибольшая чувствительность[см/с] | 3...100 |
| газ |
|---|
| Диапазон настройки[см/с] | 200...3000 |
| Наибольшая чувствительность[см/с] | 200...800 |
Точность/отклонения
| Повторяемость[см/с] | 1...5 |
| Примечание о повторяемости | | для воды 5...100 см/с; 25 °C | | Заводская настройка |
|
| Температурный дрейф[см/с x 1/K] | 0,1; (для воды 5...100 см/с; 10...70 °C) |
| Температурный градиент[К/мин] | 300 |
| Точность точки переключения[см/с] | ± 2 ...± 10; (для воды 5...100 см/с; 25 ° C; Заводская настройка) |
| Гистерезис[см/с] | 2...5; (для воды 5...100 см/с; 25 ° C; Заводская настройка) |
Время отклика
Программное обеспечение/программирование
| Регулировка точки переключения | кнопка |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 10 g (55...2000 Гц) |
|
| MTTF[годы] | 298 |
Механические данные
| Вес[г] | 440 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 50 / L = 154 |
| Материалы | нержавеющая сталь (316L/1.4404); PC; PBT-GF20; EPDM/X; Уплотнение: FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,4 мкм / Rz = 4 мкм |
| Технологическое подключение | резьбовое соединение G 1 наружная резьба Aseptoflex Vario |
| Диаметр образца[мм] | 7.7 |
| Длина установки EL[мм] | 55 |
Дисплеи/элементы управления
| Дисплей | | функция | 10 x LED, трехцветных |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
