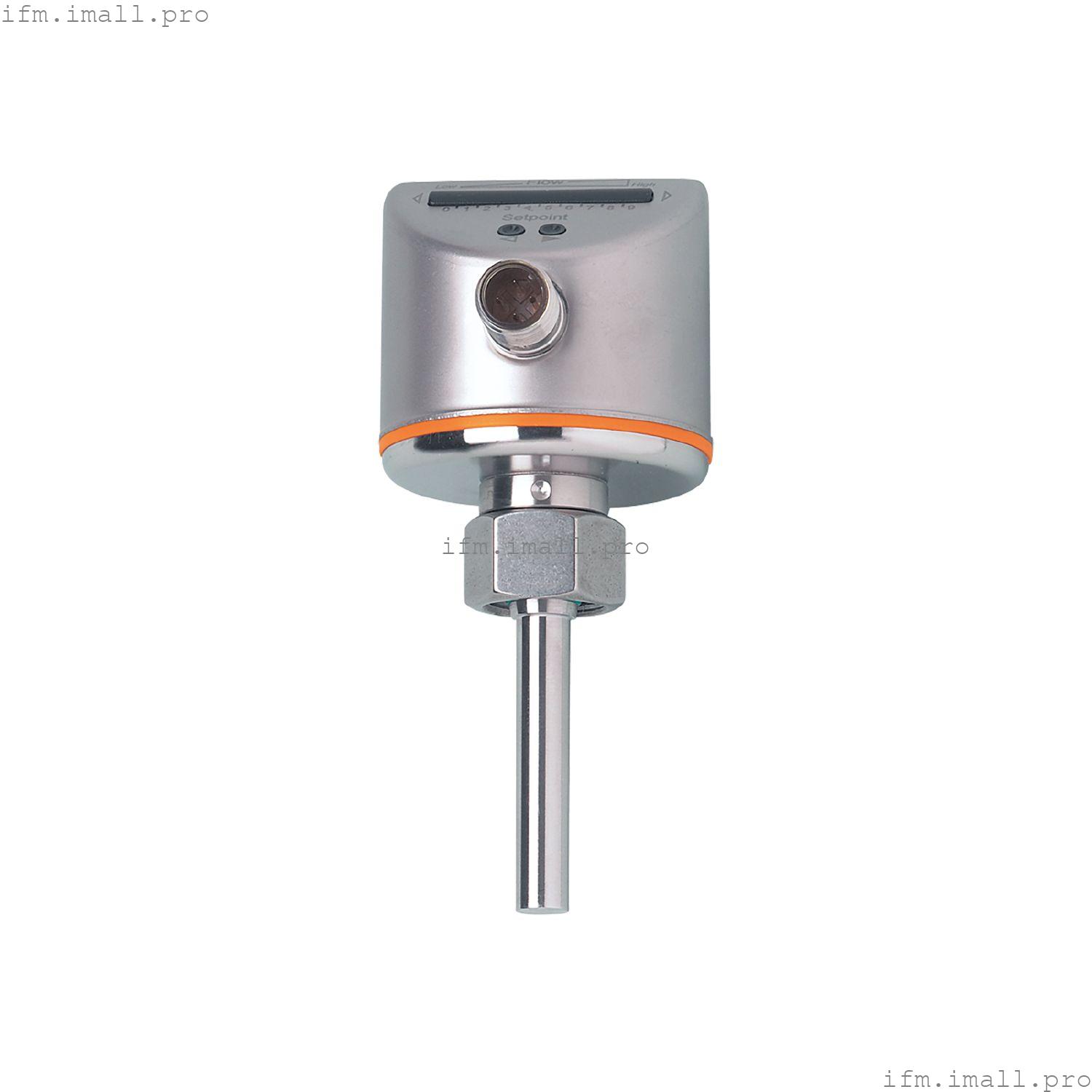

IFM SI0558
SID10XDBAKOA/US-100
Монитор расхода
- Надежный мониторинг жидкостей и газов в трубах
- Изменяемое подключение к процессу с помощью адаптеров
- Простая настройка точек переключения для быстрой настройки
- Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях
- Светодиодная гистограмма для индикации точки переключения и потока
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1 |
| Технологическое подключение | резьбовое соединение M18 x 1,5 внутренняя резьба |
Применение
| Среда | Жидкости; Газы |
| температура среды[°C] | -25...70 |
| Номинальное давление | |
| Жидкости |
|---|
| температура среды[°C] | -25...70 |
| газ |
|---|
| температура среды[°C] | -25...70 |
Электрические характеристики
| Допуск рабочего напряжения[%] | -15...15 |
| Рабочее напряжение[В] | < 24 переменного тока / 18...36 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 80 |
| Класс защиты | III |
| Время задержки включения[с] | 10 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | сигнал переключения |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый |
| Допустимая нагрузка на контакт | 2 А, 24 В переменного/постоянного тока; (к SELV/PELV) |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Диапазон измерения/установки
| Жидкости |
|---|
| Диапазон настройки[см/с] | 3...300 |
| Наибольшая чувствительность[см/с] | 3...100 |
| Заданное значение SP[см/с] | 20 |
| газ |
|---|
| Диапазон настройки[см/с] | 200...3000 |
| Наибольшая чувствительность[см/с] | 200...800 |
Точность/отклонения
| Повторяемость[см/с] | 1...5 |
| Примечание о повторяемости | | для воды 5...100 см/с; 25 °C | | Заводская настройка |
|
| Температурный дрейф[см/с x 1/K] | 0,1; (для воды 5...100 см/с; 10...70 °C) |
| Температурный градиент[К/мин] | 300 |
| Точность точки переключения[см/с] | ± 2 ...± 10; (для воды 5...100 см/с; 25 ° C; Заводская настройка) |
| Гистерезис[см/с] | 2...5; (для воды 5...100 см/с; 25 ° C; Заводская настройка) |
Время отклика
| Жидкости |
|---|
| Время отклика[с] | 1...2; (для температурного градиента: 1 К/мин) |
| газ |
|---|
| Время отклика[с] | 1...10 |
Программное обеспечение/программирование
| Регулировка точки переключения | кнопка |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...100 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (55...2000 Гц) |
|
| MTTF[годы] | 351 |
Механические данные
| Вес[г] | 230.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 50 / L = 113 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (301/1.4310); PC; PBT-GF20; EPDM/X |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); Уплотнительное кольцо: FKM 80 по шору A |
| Технологическое подключение | резьбовое соединение M18 x 1,5 внутренняя резьба |
| Диаметр образца[мм] | 8.2 |
| Длина установки EL[мм] | 45 |
Дисплеи/элементы управления
| Дисплей | | функция | 10 x LED, трехцветных |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
