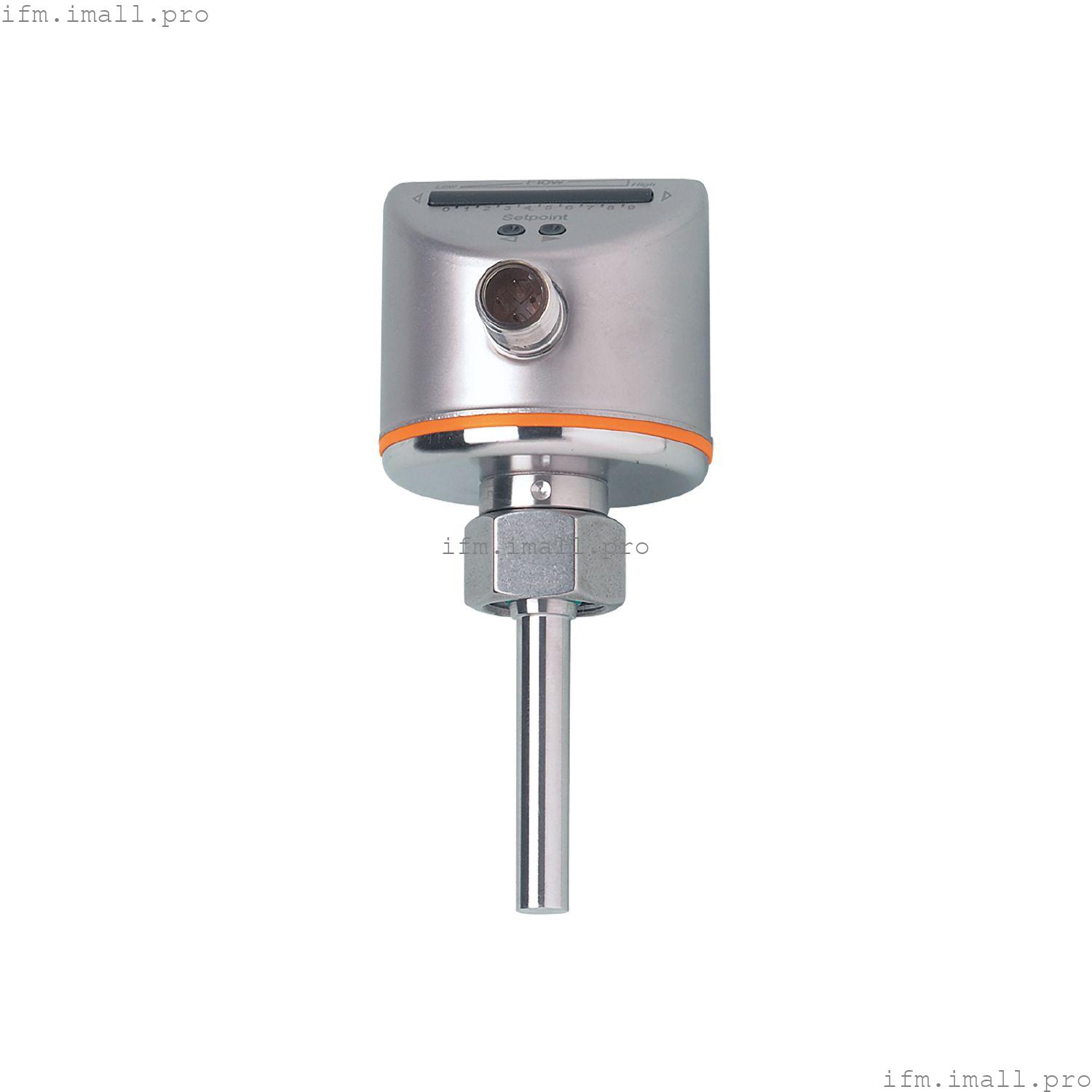

IFM SI0557
SID10ADBFPKG/US-100
Монитор расхода
- Надежный мониторинг жидкостей и газов в трубах
- Изменяемое подключение к процессу с помощью адаптеров
- Простая настройка точек переключения для быстрой настройки
- Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях
- Светодиодная гистограмма для индикации точки переключения и потока
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Технологическое подключение | резьбовое соединение M18 x 1,5 внутренняя резьба |
Применение
| Среда | Жидкости |
| температура среды[°C] | -15...70 |
| Номинальное давление[МПа] | 30 |
Электрические характеристики
| Рабочее напряжение[В] | 24 постоянного тока; (18...32 постоянного тока) |
| Потребляемый ток[мА] | < 60 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 10 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 45 |
| Диапазон настройки[см/с] | 3...300 |
| Наибольшая чувствительность[см/с] | 3...100 |
Точность/отклонения
| Повторяемость[% Sr] | 1...5 |
| Примечание о повторяемости | | для воды 5...100 см/с; 25 °C | | Заводская настройка |
|
| Температурный дрейф[см/с x 1/K] | 0,1; (для воды 5...100 см/с; 15...70 °C) |
| Температурный градиент[К/мин] | 300 |
| Точность точки переключения[см/с] | ± 10; (для воды 5...100 см/с; 25 ° C; Заводская настройка) |
| Гистерезис[см/с] | 2...5; (для воды 5...100 см/с; 25 ° C; Заводская настройка) |
Время отклика
Программное обеспечение/программирование
| Регулировка точки переключения | кнопка |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -25...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-4-2 ESD | 6 кВ CD / 8 кВ AD | | DIN EN 61000-4-3 Высокочастотное излучение | 10 В/м | | Взрыв по DIN EN 61000-4-4 | 2 кВ | | DIN EN 61000-4-5 Перенапряжение | 0,5 кВ / 1 кВ | | DIN EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 1,6 мм (2...25 Гц) / 20 г (25...2000 Гц) |
|
| MTTF[годы] | 267 |
Механические данные
| Вес[г] | 244.85 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 50 / L = 113 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (301/1.4310); PC; PBT-GF20; EPDM/X |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); Уплотнительное кольцо: FKM 80 по шору A |
| Технологическое подключение | резьбовое соединение M18 x 1,5 внутренняя резьба |
| Диаметр образца[мм] | 8.2 |
| Длина установки EL[мм] | 45 |
Дисплеи/элементы управления
| Дисплей | | функция | 10 x LED, трехцветных |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
