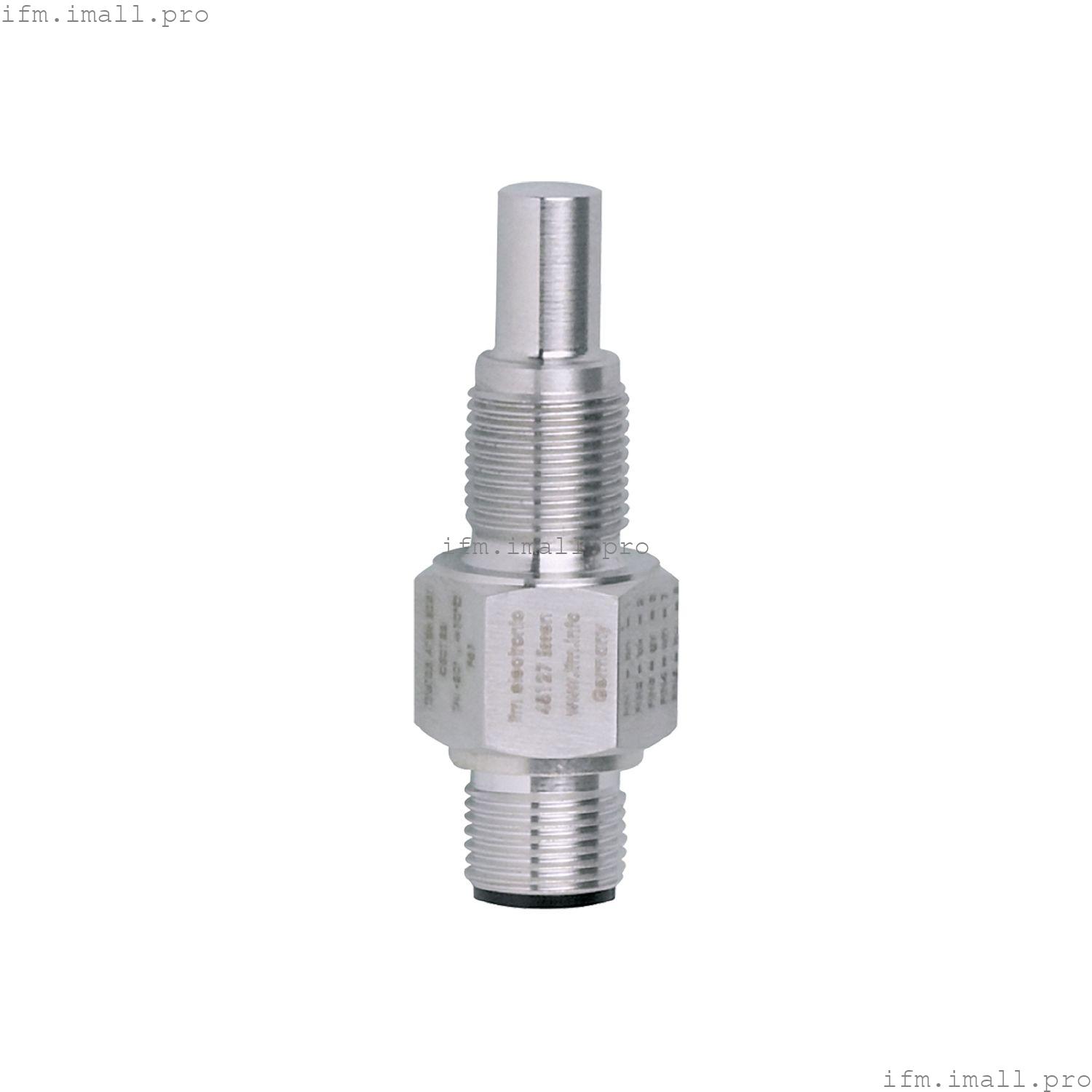

IFM SF120A
SFM12ABB/US/2G
Датчик расхода для подключения к блоку оценки
- Для применения во взрывоопасных зонах
- Надежный мониторинг жидкостей и газов в трубах
- Для подключения к оценочному блоку
- Прочный дизайн для использования в жестких промышленных условиях
- Разъем M12 для быстрого и легкого подключения
Технические характеристики
Характеристики продукта
| Длина образца L[мм] | 12 |
| Технологическое подключение | резьбовое соединение M12 x 1 внешняя резьба |
Применение
| Среда | Жидкости; Газы |
| температура среды[°C] | -20...70 |
| Номинальное давление | |
| Жидкости |
|---|
| температура среды[°C] | -20...70 |
| газ |
|---|
| температура среды[°C] | -20...70 |
Электрические характеристики
| Подключение к управляющему монитору | VS2000 Exi (PTB 01 ATEX 2075) |
Диапазон измерения/установки
| Жидкости |
|---|
| Диапазон настройки[см/с] | 3...300 |
| Наибольшая чувствительность[см/с] | 3...60 |
| газ |
|---|
| Диапазон настройки[см/с] | 200...2000 |
| Наибольшая чувствительность[см/с] | 200...800 |
Точность/отклонения
| Температурный градиент[К/мин] | 15 |
Время отклика
| Жидкости |
|---|
| Время отклика[с] | 1...10 |
| газ |
|---|
| Время отклика[с] | 1...10 |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...70 |
| Защита | IP 67 |
Испытания/сертификаты
| Одобрение | DMT 03 ATEX E091; IECEX BVS 06.0007 |
| Маркировка ATEX | ![]() II 2G Ex ia IIC T4 Gb |
| Ударопрочность | | DIN IEC 68-2-27 | 40 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 10 g (55...2000 Гц) |
|
| MTTF[годы] | 8648 |
Классификация безопасности
| Макс. внутренняя емкость[нФ] | 0.4 |
| Макс. внутренняя индуктивность[мкГн] | 2 |
| Температурный класс | Т4 |
Механические данные
| Вес[г] | 111.5 |
| Корпус | цилиндрический |
| Материалы | нержавеющая сталь (316L/1.4404) |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404) |
| Технологическое подключение | резьбовое соединение M12 x 1 внешняя резьба |
| Диаметр образца[мм] | 7.7 |
| Длина установки EL[мм] | 27 |
Примечания
| Замечания | | В принципе, при типовом испытании в соответствии с 94/9/EC (ATEX) учитываются только атмосферные условия (0,8...1,1 бар). | | Для давлений, выходящих за пределы этого диапазона, использование должно быть оценено и одобрено пользователем. | | Соблюдайте инструкции по эксплуатации и сертификат типовых испытаний. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 100 м |
