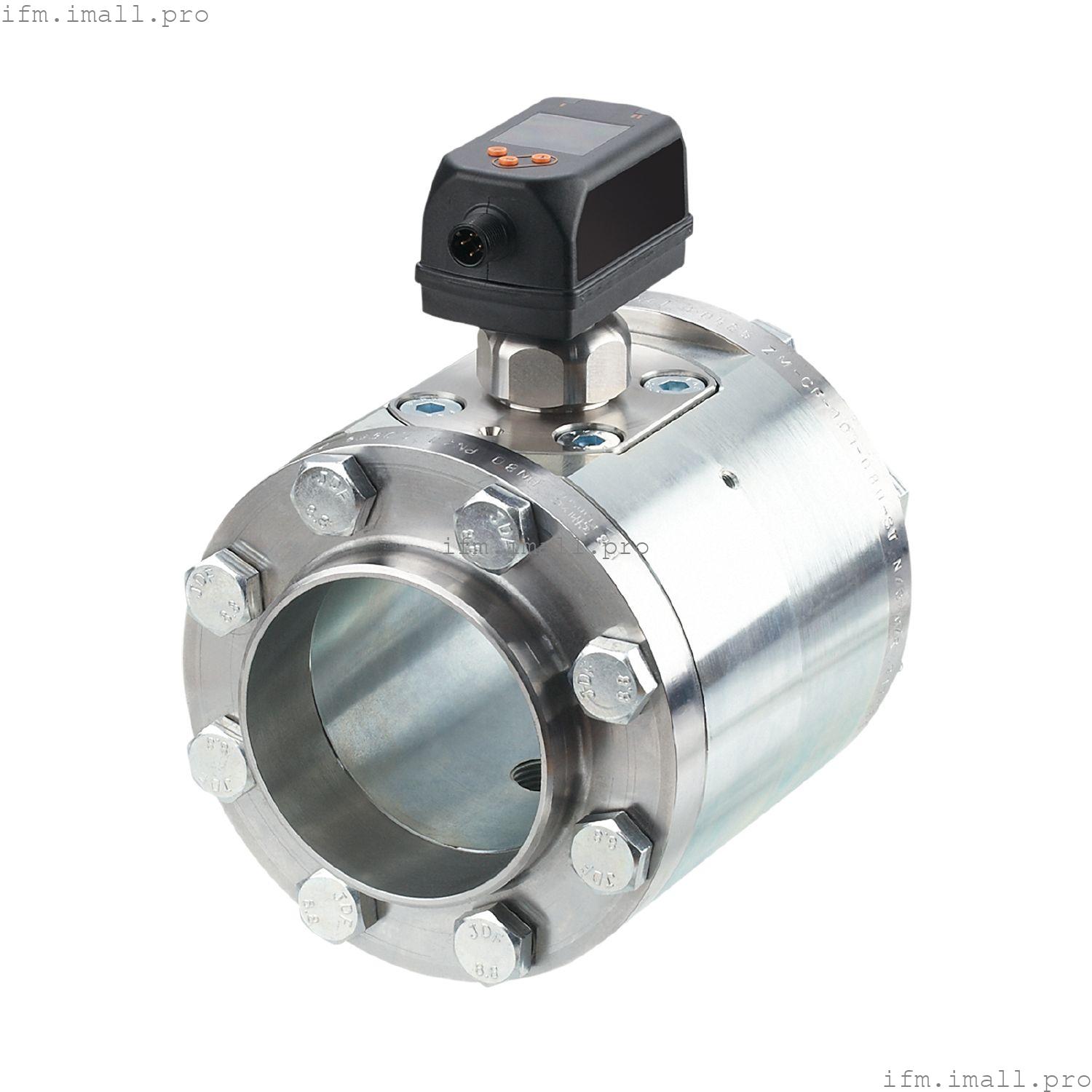

IFM SDG350

SDG2 1/2"METRIS PB DN65 SS

Счетчик сжатого воздуха

Точное измерение расхода и потребления
Высокая точность, повторяемость и динамика измерения
Для обнаружения сжатого воздуха в промышленности
С коммутационным выходом, аналоговым выходом и импульсным выходом
Четко видимый 4-разрядный светодиодный дисплей
Удобное управление с помощью кнопок или настройки параметров через IO-Link

Купить IFM SDG350 SDG2 1/2"METRIS PB DN65 SS или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Диапазон измерения

0,6...143,9 м/с

8...2011 м3/ч

Технологическое подключение

фланец DN65 в соответствии с DIN EN 10220

Применение

для промышленного применения

Среда

сжатый воздух

температура среды[°C]

-10...60

Минимальное давление разрыва

64 бар

6,4 МПа

Номинальное давление

16 бар

1,6 МПа

Электрические характеристики

Рабочее напряжение[В]	18...30 постоянного тока; (к SELV/PELV)
Потребляемый ток[мА]	< 80
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения[с]	1

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Входы

Входные данные

сброс счетчика

Выходы

Выходной сигнал	сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция вывода	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения на коммутационном выходе постоянного тока[В]	2.5
Постоянная токовая нагрузка коммутационного выхода DC[мА]	150; (на выход)
Количество аналоговых выходов	1
Аналоговый токовый выход[мА]	4...20; (масштабируемый)
Макс. нагрузка[Ом]	500
Импульсный выход	измеритель потребляемого количества
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0,6...143,9 м/с

8...2011 м3/ч

Диапазон отображения

1,2...172,7 м/с

16...2413 м3/ч

В шагах

0,1 м/с

1 м3/ч

Контроль давления
Диапазон измерения[бар]	-1...16
Диапазон отображения[бар]	-1...20
Разрешение[бар]	0.05
Заданное значение SP[бар]	-0.92...16
Точка сброса rP[бар]	-1...15.92
Аналоговая начальная точка[бар]	-1...12.8
Аналоговая конечная точка[бар]	2.2...16
В шагах[бар]	0.01

Объемный контроль расхода количественный

Диапазон измерения

0...100000000 м3

0...353146667.2 scf

Диапазон отображения

0...100000000 м3

0...353146667.2 scf

Заданное значение SP

0,001...10000000 м3

0,05...353146667,2 scf

Значение импульса

0,001...10000000 м3

0,05...353146667,2 scf

В шагах

0,0001 м3

0,005 scf

Длина импульса[с]

0.002...2

Контроль температуры

Диапазон измерения

-10...60 °C

14 ... 140 ° F

Диапазон отображения

-24...74 °C

-11,2...165,2 °F

Разрешение

0,2 °C

0,5 ° F

Заданное значение SP

-9,7...60 °C

14,6 ... 140 ° F

Точка сброса rP

-10...59,7 °C

14... 139,4 °F

Аналоговая начальная точка

-10...46 °C

14...114,8 °F

Аналоговая конечная точка

4...60 °C

39,2 ... 140 ° F

В шагах

0,1 °C

0,1 ° F

Точность/отклонения

Точность (в диапазоне измерений)

#VALUE!

Контроль давления
Повторяемость[% конечного значения]	± 0,2
Отклонение характеристик[% конечного значения]	< ± 0,5; (BFSL = Прямая линия наилучшего соответствия)
Наибольший TEMPCO диапазона[% MEW / 10 K]	± 0,3
Наибольший TEMPCO нулевой точки[% MEW / 10 K]	± 0,1

Контроль температуры
Точность[К]	± 0,5; (расход среды в предельной области диапазона измерения расхода)

Время отклика

Время отклика[с]	0.1; (dAP = 0)
Значение процесса демпфирования dAP[с]	0...5

Контроль давления
Время отклика[с]	0.05

Контроль температуры
Динамический отклик T05 / T09[с]	T09 = 0,5

Программное обеспечение/программирование

Опции настройки параметров

гистерезис / окно; нормально открыто / нормально закрыто; токовый/импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Common - I&D	Идентификация и диагностика
функция	Данные измерений со стандартным разрешением

Режим SIO

да

Требуемый тип порта master

Данные процесса аналог.

Данные процесса бинарн.

Мин. время цикла процесса[мс]

7.2

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	1537

Условия эксплуатации

Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-20...85
Макс. относительная влажность воздуха[%]	90
Защита	IP 65; IP 67

Испытания/сертификаты

ЭМС

DIN EN 60947-5-9

Устойчивость к вибрации

DIN EN 68000-2-6

5 g (10...2000 Гц)

MTTF[годы]

167

Директива по Оборудованию под давлением

Модуль А; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу

Механические данные

Вес[г]	9630
Корпус	прямоугольный
Размеры[мм]	148 x 125 x 186
Материалы	PBT+PC-GF30; PPS GF40; нержавеющая сталь (304/1.4301); нержавеющая сталь (303/1.4305); нержавеющая сталь (316L/1.4404); FKM
Материалы, контактирующие со средой	нержавеющая сталь (304/1.4301); нержавеющая сталь (316L/1.4404); FKM; пассивированное керамическое стекло; PPS GF40; Al2O3 (керамика); акрилат; сечение трубы: нержавеющая сталь (304/1.4301)
Технологическое подключение	фланец DN65 в соответствии с DIN EN 10220

Дисплеи/элементы управления

Дисплей

	цветной дисплей 1,44 дюйма, 128 x 128 пикселей
	2 x LED желтого цвета

Примечания

Замечания

MW = измеренное значение

MEW = Конечное значение диапазона измерений

D = внутренний диаметр трубы

Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.

Для получения информации об установке и эксплуатации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации.

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A
