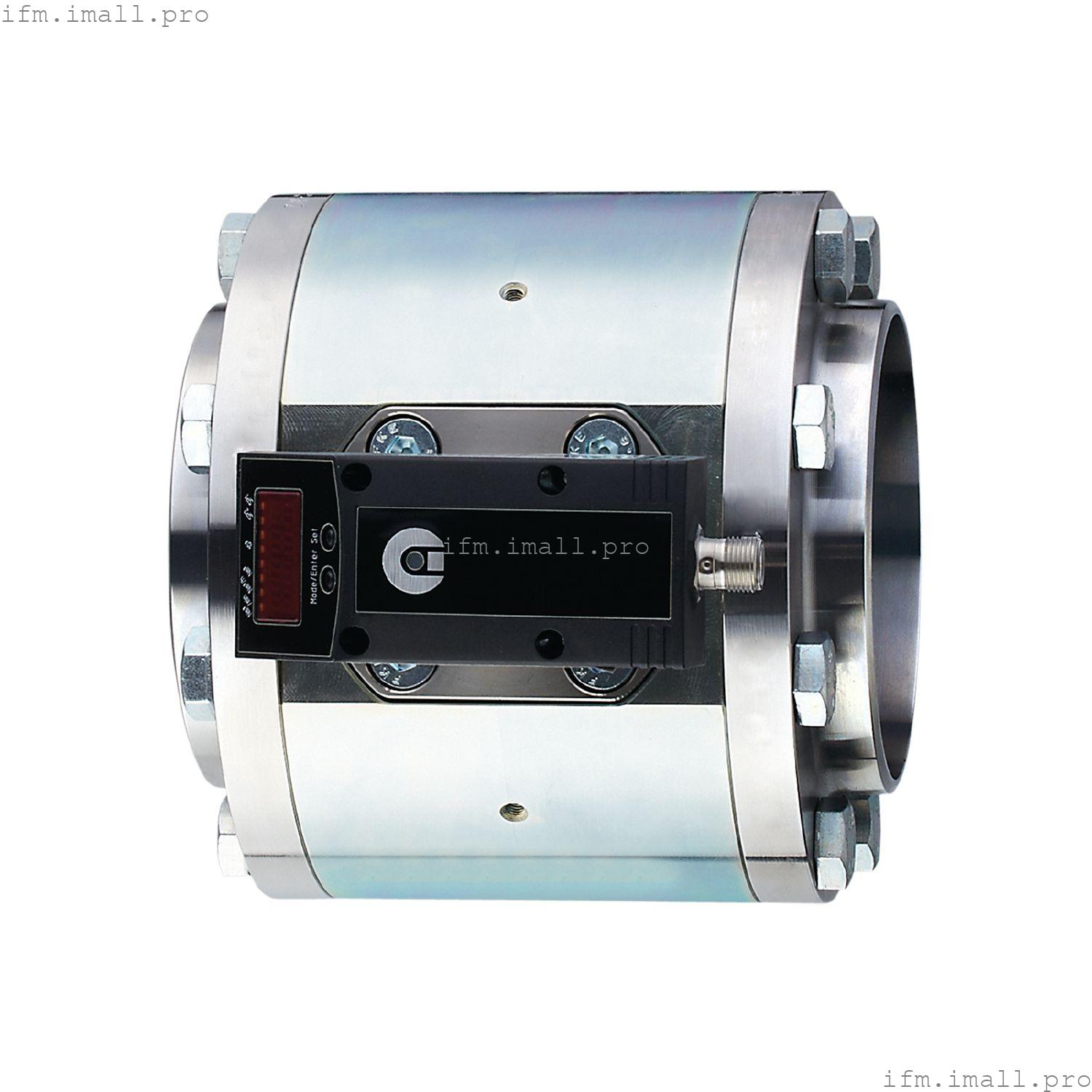

IFM SDG080
SDG3"/METRIS PB DN80
Счетчик сжатого воздуха
- Точное измерение расхода и потребления
- Высокая точность, повторяемость и динамика измерения
- Для обнаружения сжатого воздуха в промышленности
- С коммутационным выходом, аналоговым выходом и импульсным выходом
- Четко видимый 4-разрядный светодиодный дисплей
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения[м³/ч] | 9...2750 |
| Технологическое подключение | фланец DN80 в соответствии с DIN EN 10220 |
Применение
| Применение | функция сумматора |
| Среда | сжатый воздух |
| Примечание о среде | | качество воздуха ISO 8573-1 | | класс 141 | | класс 344 |
|
| температура среды[°C] | 0...60 |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 19...30 постоянного тока |
| Потребляемый ток[мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.5 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения[м³/ч] | 9...2750 |
| Диапазон отображения[м³/ч] | 0...3300 |
| Объемный контроль расхода количественный |
|---|
| Значение импульса | 1 Нм3 |
| Длина импульса[с] | 0,1 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (класс 141 /; класс 344) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.1; (dAP = 0) |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 5 g (55...2000 Гц) |
|
| MTTF[годы] | 214 |
Механические данные
| Вес[г] | 11625 |
| Корпус | прямоугольный |
| Размеры[мм] | 160 x 141 x 198 |
| Материалы | PBT-GF20; PC; ПК; нержавеющая сталь (304/1.4301); FKM; сечение трубы: оцинкованная сталь |
| Материалы, контактирующие со средой | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (304/1.4301); пассивированное керамическое стекло; PEEK; полиэстер; FKM; анодированный алюминий; сечение трубы: оцинкованная сталь |
| Технологическое подключение | фланец DN80 в соответствии с DIN EN 10220 |
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533. | | Для получения информации об установке и эксплуатации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
